Руководство по эксплуатации, установке и подключению

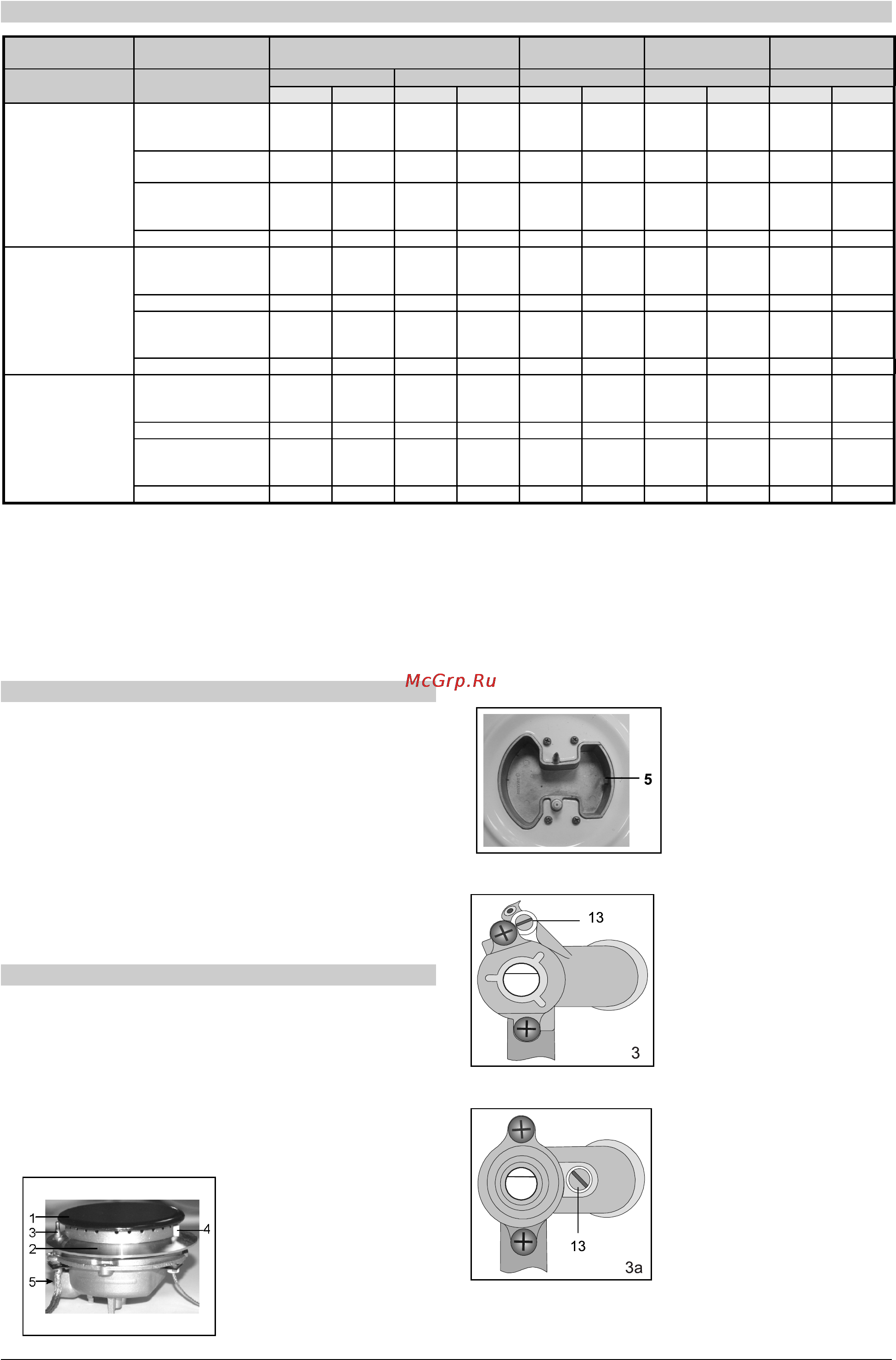

Таблица сопл

Тип, давление газа Маленькая горелка Нормальная

горелка

Большая

горелка

Мини-вок

Станда-ртная Экс-пресс

Число Воббе макс. мин. макс. мин. макс. мин. макс. мин. макс. мин.

Природный газ H

Wo=45,7÷

54,7 MJ/ m

Номинальная

тепловая

нагрузка, кВт

1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56

Природный газ E,

Природный газ E+

Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5

Wo=40,9÷

54,7 MJ/m

G20,

Обозначение

форсунки

(1/100 мм)

77 - 78 - 104 - 129 - 134

•

p=20mbar Шифр форсунки 162081 162082 162083 162084 162086

Сжиженный газ 3+,

3B/P

Wo=72,9÷

Номинальная

тепловая

нагрузка, кВт

1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56

87,3MJ/m

Расход, г/ч 71,7 26,2 71,7 26,2 138,1 33,4 215,0 55,3 239,9 113,4

G30

p=30 mbar

Обозначение

форсунки

(1/100 мм)

50 29/24 50 29/24 69 33/26 87 43/33 91 57/57

Шифр форсунки 162162 162162 162164 162165 162167

Природный газ H

Wo=45,7÷

54,7 MJ/ m

Номинальная

тепловая

нагрузка, кВт

1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56

G20, Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5

p=13mbar Обозначение

форсунки

(1/100 мм)

85 - 85 - 1,15 - 145 - 152

•

Шифр форсунки 609272 162169 162171 162172 162174

Встроены форсунки для сжиженного газа. Для местного и природного газа необходимо установить их на отверстии трубы в

соответствии с расходом газа (отвинтить макс. 1,5 оборота от насадки).

Обозначения сопла для минимума зависит от производителя. Первая цифра действительна для IMIT, а другая для

COPRECI.

Мощности горелок указаны с учетом тепловые значения Hs.

Внимание: эти работы может произвести только специалист, уполномоченный дистрибьютором газа или

уполномоченным сервисом!

Подключение аппарата к другому типу газа

• Перед подключением отключите аппарат от электросети.

• Замените форсунки для номинальной тепловой нагрузки

на соответствующие форсунки для нового вида газа (см.

таблицу);

• Форсунку для минимальной тепловой нагрузки

отвинчивайте до тех пор, пока не достигнете

минимальной тепловой нагрузки.

• Форсунку для минимальной нагрузки не отвинчивайте

больше чем на 1,5 оборота.

После подключения плиты:

• переклейте старую наклейку на новую с

соответствующими изменениями,

• проверьте функциональность и герметичность аппарата.

Устанавливаемые элементы

Устанавливаемые элементы горелок доступны после

демонтажа панели управления, а устанавливаемые

элементы духовки и инфра горелок после демонтажа

панели управления и горелок.

• Снимите несущую решётку и покровы горелок с короной

• Снимите кнопки управления

• Отвейте нижние прикрепляющие винты панели

управления и её снимите.

Горелка (рисунок 1)

1 Крышка коронки горелки

2 Коронка горелка с

носителем крышки горелки

3 Термоэлемент

(только в некоторых

моделях)

4 Свечка электроподжига

5 Форсунка

Мини-вок (рисунок 2)

5 форсунка

Защищённый газовый кран (рисунок 3)

13 Регулировочный винт для

минимальной тепловой

нагрузки

Незащищённый газовый кран (рисунок 3a)

13 Регуляционный винт для

минимальной тепловой

нагрузки
