Руководство по эксплуатации, установке и подключению

Элементы, которые должны быть заменены или установлены при переходе на другой вид газа.

Горелка Номер рисунка Обозначение элемента

Номинальная тепловая нагрузка

1, 2 5

Минимальная тепловая нагрузка

3,3a 13

Электрическое подключение

Отключите клемму: клемму откройте с помощью

отвёртки и её осторожно сдвиньте вниз.

Электрическое подключение должны

производить только сервисные центры

или квалифицированный специалист!

Вследствие неправильного подключения части

аппарата могут повредиться, а в таком случае Вы не

имеете права на гарантийное обслуживание!

Присоединительное напряжение (230 В на N) должен

проверять специалист с помощью измерительной

установки!

Три мостика должны быть установлены соответственно

сетевому включателю.

• Перед подключением необходимо проверить, совпадает

ли напряжение, указанное в табличке, с действительным

сетевым напряжением.

• Длина соединительного кабеля должна составлять 1,5 м

чтобы легко можно было подключить аппарат, прежде

чем его поместите к стене.

• Защитный провод должен быть отмерен таким образом,

что при отказе растягивающей разгрузки он был

нагружен позднее чем провод под напряжением.

Порядок

• На задней стороне аппарата с помощью отвёртки

откройте крышку клеммы. При этом с помощью отвёртки

освободите элементы защелки, размещенные слева и

справа на нижней стороне клеммы.

• Соединительный кабель должен обязательно проходить

через разгрузочную установку, которая защищает кабель

от извлечения.

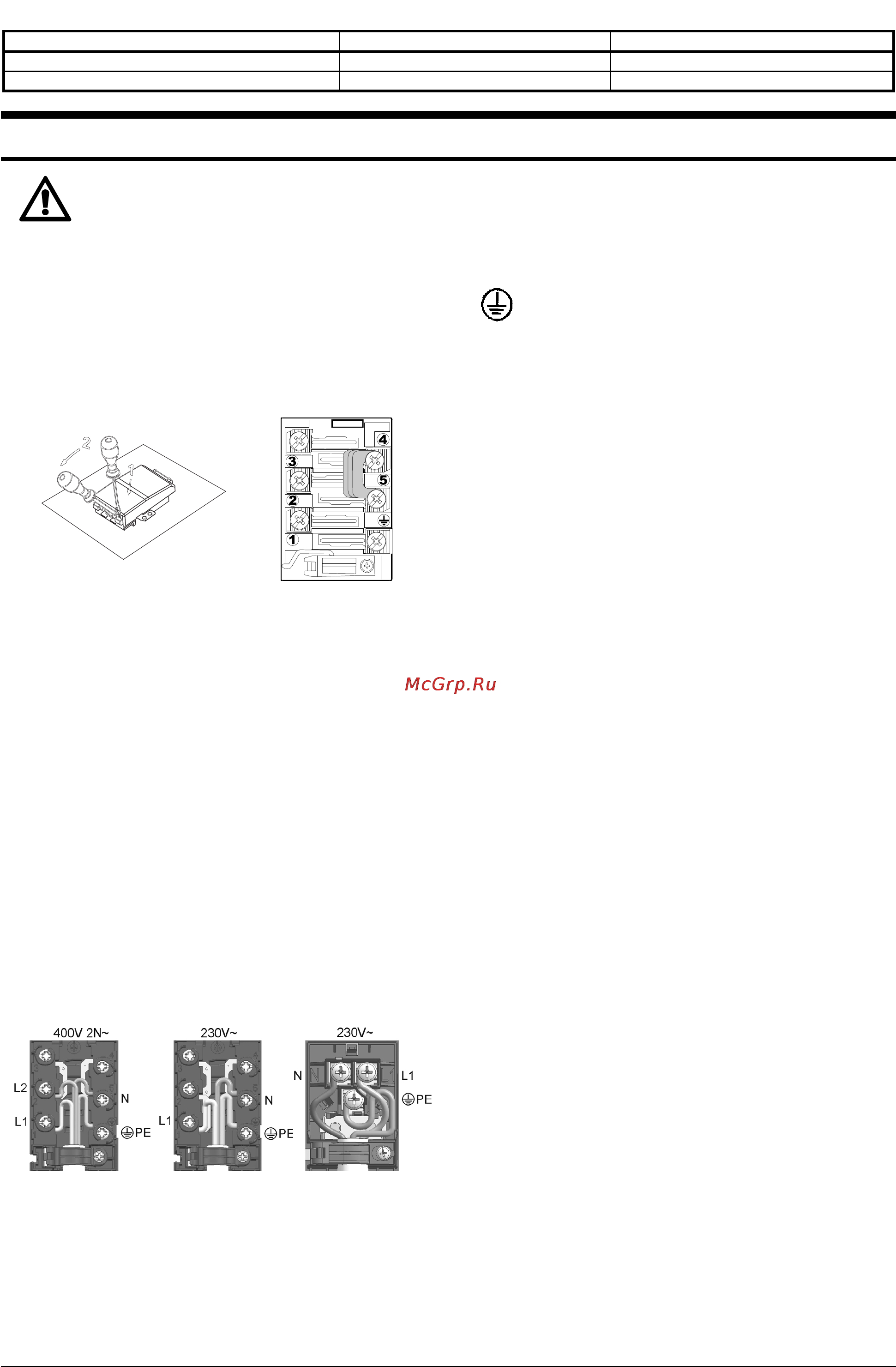

• Подключение необходимо произвести в соответствии с

одной из возможностей, указанной на рисунке. При

различных напряжениях необходимо заново установить

соответствующие мостики!

• Разгрузочную установку крепко привинтите и закройте

крышку.

Цвета проводов

L1, L2, L3 = внешние провода, которые ведут напряжение.

Как правило, цвет проводов: чёрный, чёрный, коричневый.

N = нейтральный провод

Как правило, цвет провода: синий.

Обратите внимание на правильное N-подключение!

PE = защитный провод

Цвет провода: зелено-жёлтый
