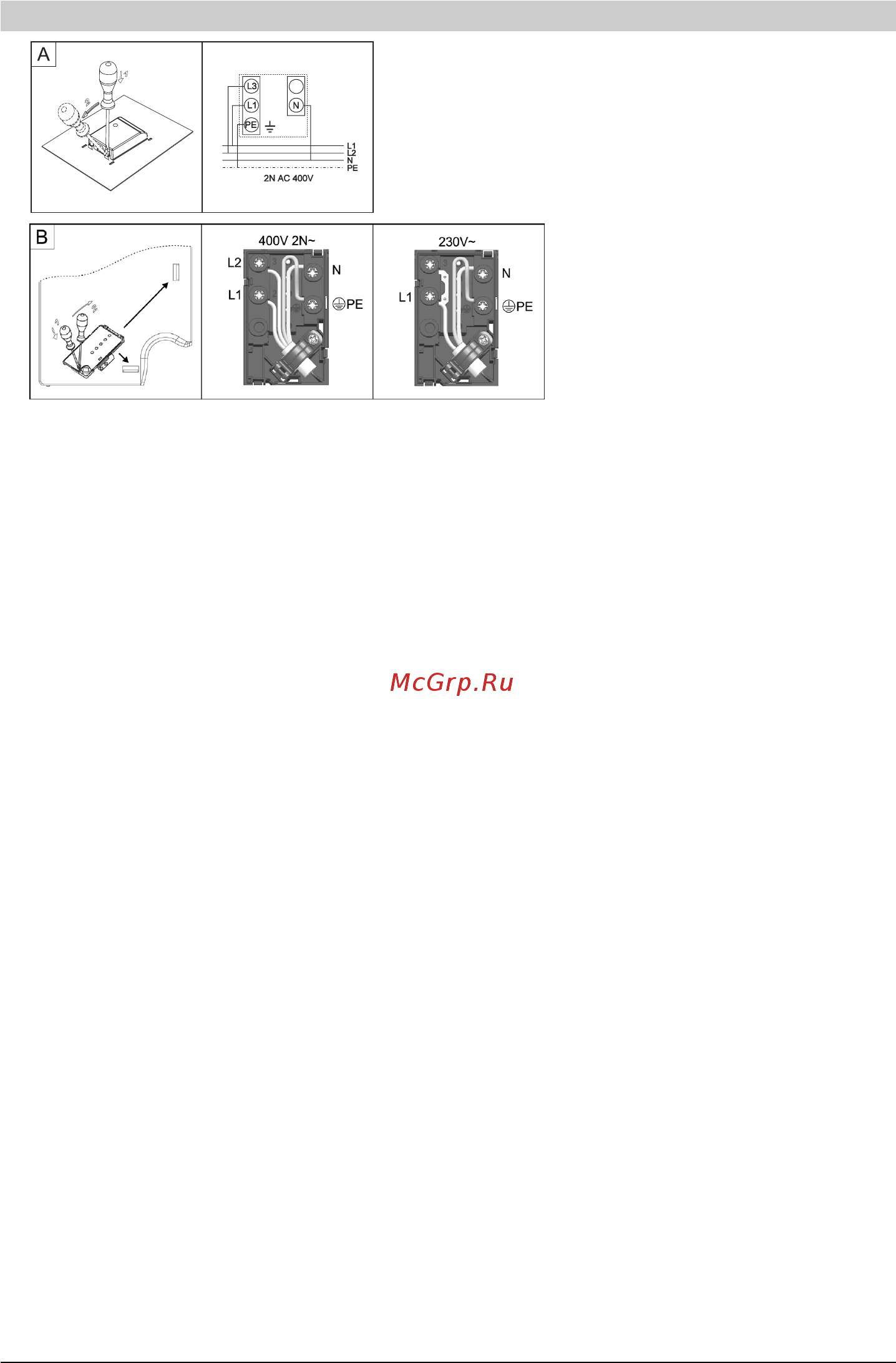

Схема подключения ПРИМЕЧАНИЕ В некоторых типах клеммных колодок перемычки установлены между клеммами 4 и 5 на других вложены в отдельный карман расположенный на колодке Винты клемм на данных колодках уже откручены При закручивании винтов слышен слабый щелчок это означает что винт необходимо крепко затянуть Для подключения можно употреблять резиновые кабели подключения типа Н05 РВ Р 4x1 5 с маркированным в жёлто зелёный цвет защитным проводом ПВХ изолированные кабели подключения типа Н05 W F 4x1 5 с маркированным в жёлтозелёный цвет защитным проводом или другие равноценные и более качественные кабели ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО НА ИЗМЕНЕНИЕб КОТОРОЕ НЕВЛИЯЕТ НА ФУНКЦИОНАЛЬНОСТЬ АППАРАТА Руководство по эксплуатации монтажу и подключению 11
