Руководство пользователя – Оборудование для точек самообслуживания

Ingenico iUP250, iUR250, iUC150

Ethernet

Пин-пад iUP250 может быть подключен через Ethernet. Тип коннектора - RJ45, Ethernet

кабель должен быть экранирован.

USB device

Пин-пад iUP250 подключается к компьютеру через USB вход B.

USB host

К пин-паду iUP250 можно подключить 4 USB устройства. Подклчюение осуществляется

через USB вход A.

Ограничение мощности 1.2A максимум распределено между 4 USB.

Для подключения рекомендуется использовать стандартный USB с коротким USB A

коннектором с одной стороныe и угловым USB B с другой стороны (Номер 296129367 в каталоге

аксессуаров iUN).

COM порты

COM0

Пин-пад iUP250 может быть подключен к последовательному порту COM0. Тип

коннектора RJ11.

COM2

Пин-пад iUP250 может быть подключен к последовательному порту COM2 (если опция

доступна). Тип коннектора RJ11.

Для подключения используется кабель DB15 RJ11 audit CAD30 (Номер 260709511 в

каталоге аксессуаров iUN)

MDB slave

Пин-пад iUP250 может быть подключен MDB slave. Тип коннектора MDB 6 pins (Mini – Fit

series 87827 (MOLEX)). Питание на iUP250 проходит через MDB коннектор от 12 до 30V DC (30V

максимум).

MDB master (опционально)

Пин-пад iUP250 может быть подключен MDB slave если опция доступна. Тип коннектора

MDB master 8 pins (Mini – Fit series 87827 (MOLEX)).

iUP250 не поддерживает EXE источники питания. Ферритовый фильтр Würth ref 74271222

или эквивалентный должен быть установлен с двумя витками кабеля.

Выход подсветки Pinshield

Выход предназначен для

подключения пиншилда с опцией

подсветки.

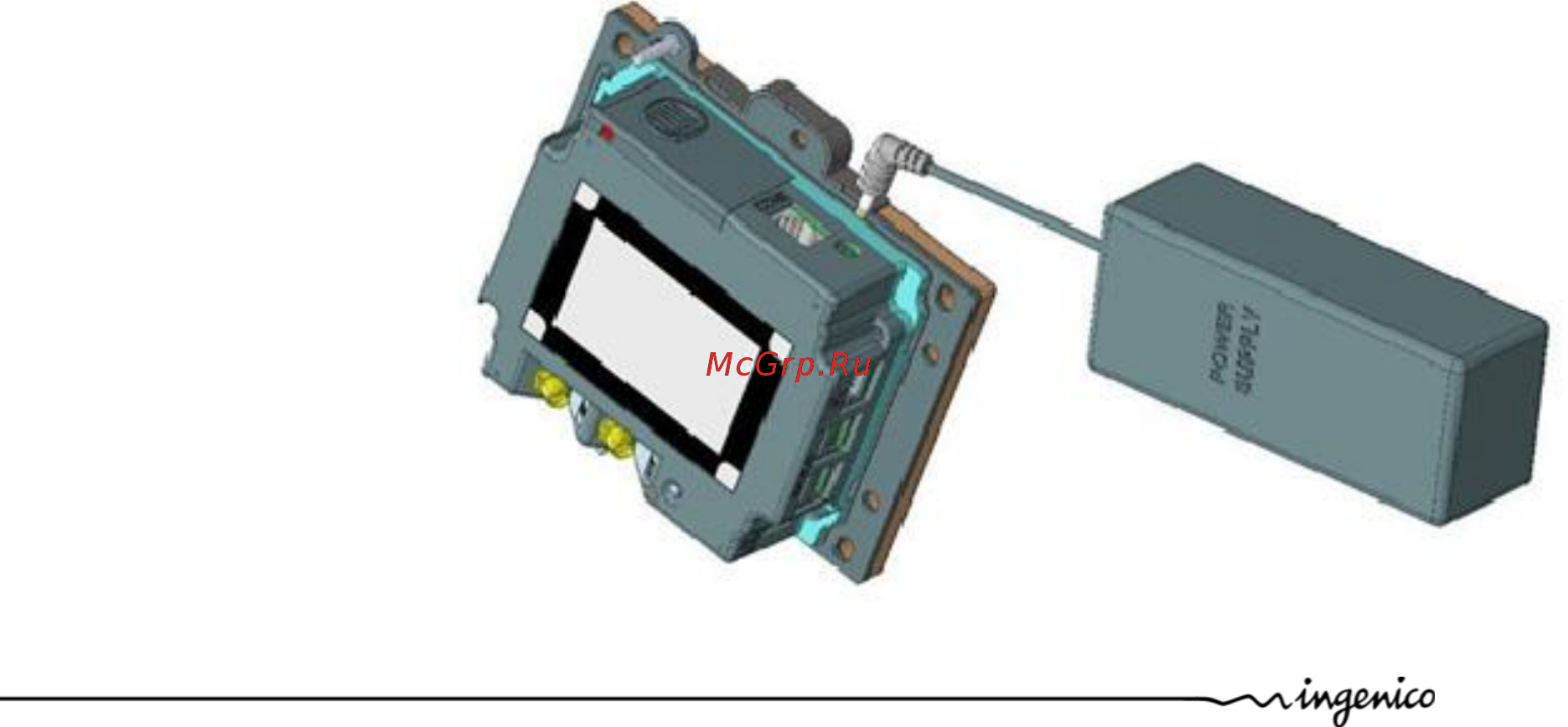

ВНИМАНИЕ!:

Этот выход предназначен

для включения в него пиншилда с

опцией подсветки. Включение

блока питания может повредить

пин-пад iUP250.
