Руководство пользователя - оборудование для точек самообслуживания
Ingenico iUC180/iUC180B
Copyrights © 2013 Ingenico Payment Systems, LLC. All rights reserved. 7/15
COM0

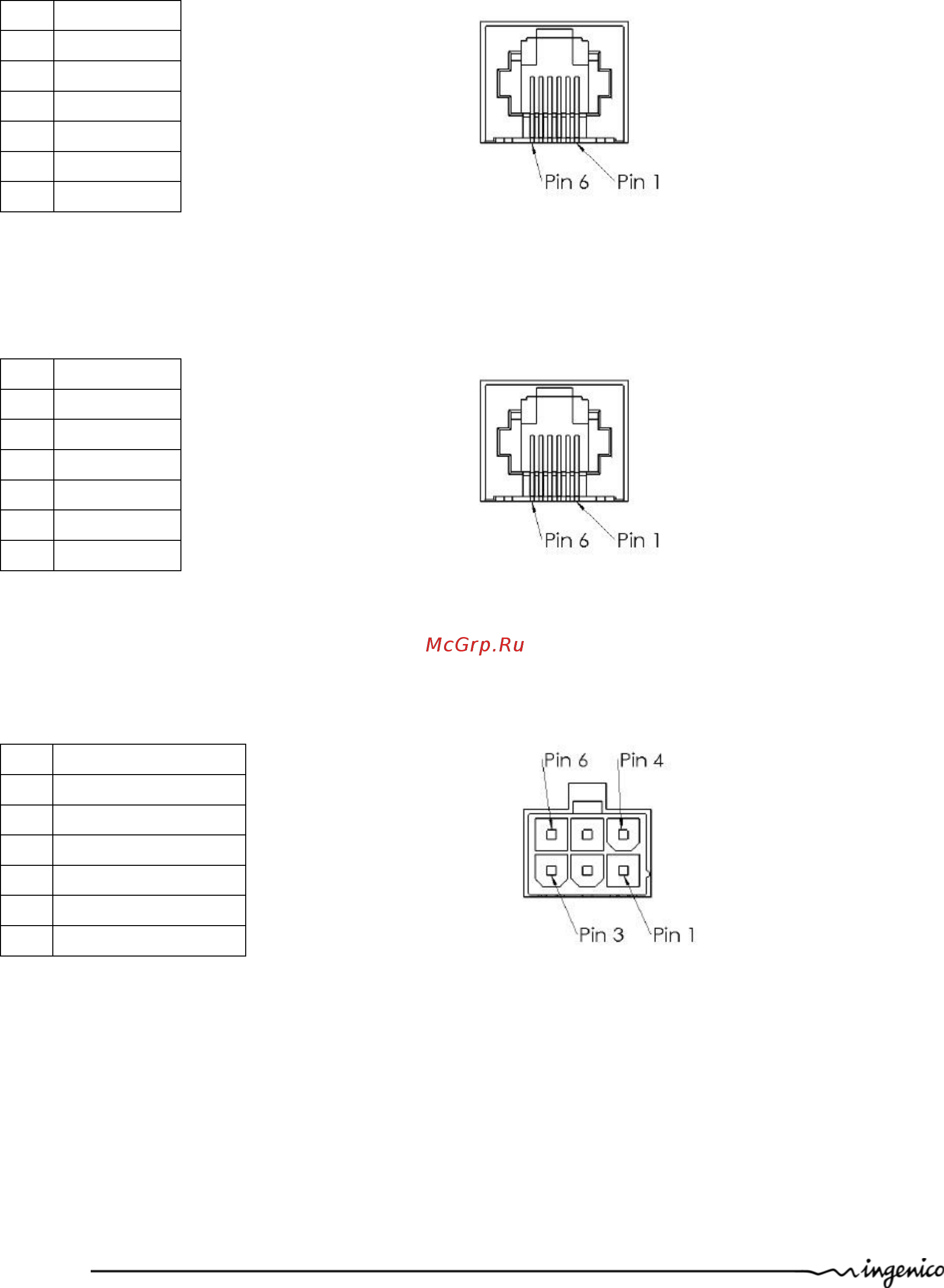

Ридер бесконтактных карт iUC180 может быть подключен через последовательный
порт COM0. Тип коннектора - RJ11.
№
Функции
1
GND
2
Wake-up
3
RXD
4
TXD
5
CTS
6
RTS
COM2 (опционально)
Ридер бесконтактных карт iUC180 может быть подключен через последовательный
порт COM2. Тип коннектора - RJ11.
№
Функции
1
GND
2
Wake-up
3
RXD
4
TXD
5
CTS
6
RTS
MDB slave
Ридер бесконтактных карт iUC180 может быть подключен через MDB slave. Тип
коннектора MDB 6 контактный (Mini – Fit series 87827 (MOLEX))
Питание на iUC180 подается через MDB коннектор блоком питания от 12 до 30В
(30В максимум).
№
Функции
1
Vin
2
GND
3
NC
4
MDBS_RXD
5
MDBS_TXD
6
MDBS_COMMUN
