Руководство пользователя - оборудование для точек самообслуживания
Ingenico iUC180/iUC180B
Copyrights © 2013 Ingenico Payment Systems, LLC. All rights reserved. 8/15

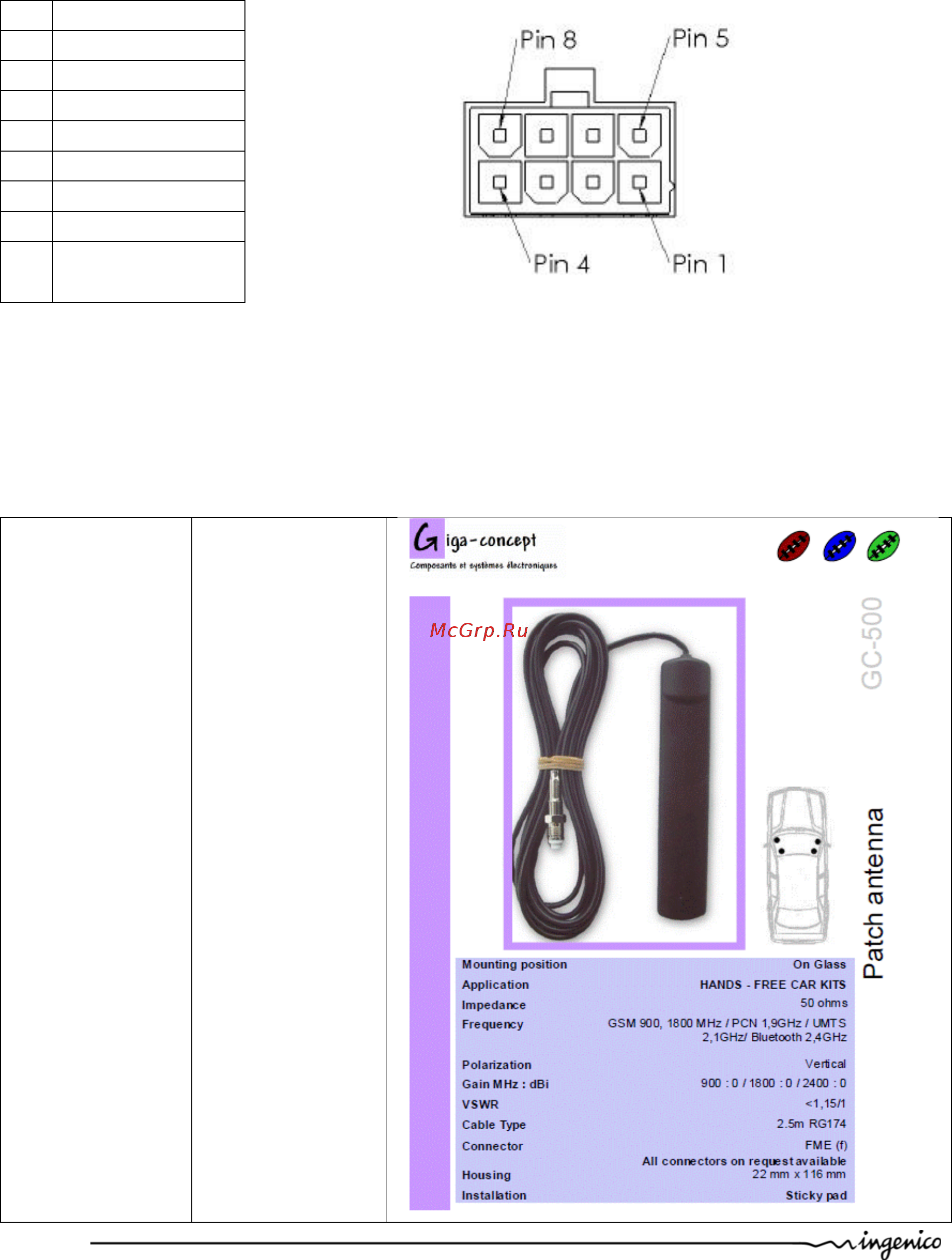

MDB master (опционально)
Ридер бесконтактных карт iUC180 может быть подключен через MDB master если
позволяет опционал. Тип коннектора MDB мастер 8 контактный (Mini – Fit series 87827
(MOLEX)).
iUC180 не поддерживает блоки питания EXE.
№
Функции
1
NC
2
NC
3
NC
4
NC
5
MDBS_RXD
6
ISO_GND
7
MDBS_TXD
8
ISO_GND
Bluetooth (опционально)
Если ридер бесконтактных карт iUC180 заказан с опцией Bluetooth, к нему должна быть
присоединена внешняя антенна.
Для подключения может быть использована антенна, предоставляемая компанией
Ingenico, или использована стандартная антенна.
Антенна должна иметь волновое сопротивление 50 Ом и максимальным усилением 0 дБи.
Антенна, рекомендуемая Ingenico:
DIV1269
GIGA-CONCEPT
