Подключение к электрической сети
Подключение производится только специалистом
соответствующей квалификации. Защита
электропроводки должна быть выполнена в
соответствии с действующими предписаниями.
Соединительные клеммы доступны при открытии крышки
соединительной коробки.
Перед подключением необходимо проверить,
соответствует ли напряжение, указанное в табличке,
напряжению сети.
Табличка с техническими данными стеклокерамической
нагревательной плиты прикреплена к её основанию.
Аппарат предназначен для присоединения
на
переменный ток АС 230 В.
В электропроводке предусмотрена распределительная
установка, которая отделяет аппарат от сети во всех
полях и расстояние между контактами, которое в
открытом положении составляет минимум 3 мм.
Подходящи предохранители, защитные переключатели
тока и т.д.
Подключение должно быть выполнено с учётом
проводимости тока в электропроводке и
предохранителях.
Это означает, что
с обеих сторон стеклокерамической
нагревательной плиты могут быть установлены
элементы кухонного гарнитура, один из которых по
высоте должен находиться на одном уровне с
аппаратом, а высота другого может превышать высоту
аппарата.
Токопроводящие и изолированные части аппарата после
монтажа должны быть надёжно защищены во избежание
возможного прикосновения.
Расстояние между стеклокерамической нагревательной
плитой и кухонной вытяжкой
должно быть не меньше,
чем указано в руководстве по монтажу вытяжки.
Под стеклокерамическую монтируемую нагревательную
плиту невозможно встроить ящик кухонного гарнитура.
Основное приспособление датчиков к
окружающей среде
Для обеспечения оптимальной функции датчиков после
каждого подключения к сетевому напряжению
автоматически произойдёт основное приспособление. На
всех индикаторах появится знак “-“ . После успешного
основного приспособления будет звучать звуковой сигнал,
все индикаторы выключатся и вам даётся возможность
управления вашим местом приготовления пищи. В течение
процедуры приспосабливания не может быть на датчиках
никаких предметов. В противном случае
подготовка плиты
к работе прервётся до тех пор, пока не устраните этих
предметов. В это время невозможно управлять местами
приготовления пищи.
ВНИМАНИЕ!
Перед каждым вмешательством в работу аппарата всегда
следует отключать аппарат от сети.
Принимая во внимание ваше сетевое напряжение
необходимо аппарат подключить по указанной схеме.
Защитный провод (РЕ) подключите к клемме,
обозначенной знаком заземления
. Кабель подключения
необходимо вести через разбременительное устройство,
которое защищает кабель от вытаскивания. По окончании
подключения включите все нагревательные элементы
приблизительно на 3 минуты с целью проверки их работы.

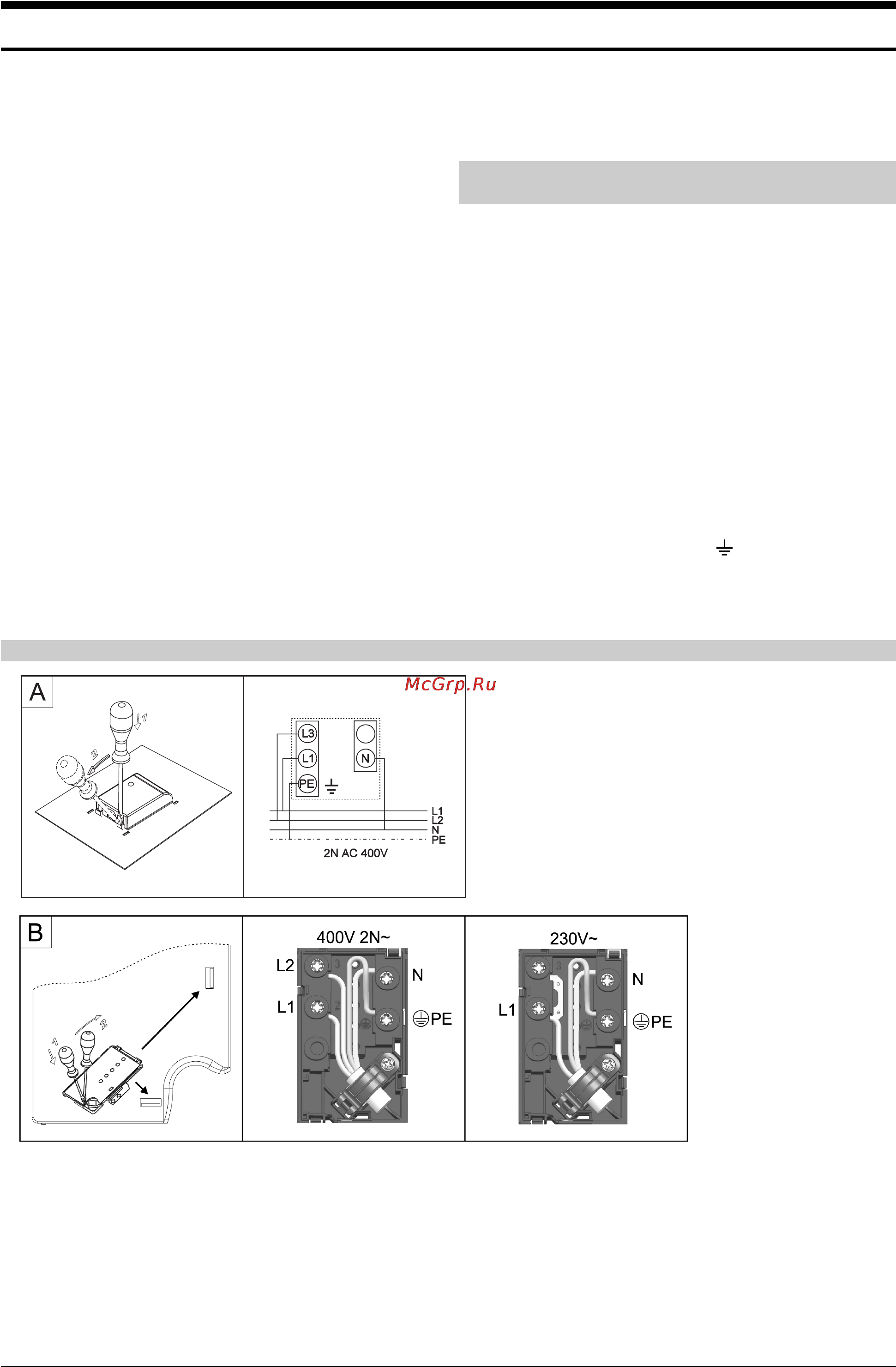

Схема подключения
ПРИМЕЧАНИЕ! В некоторых типах клеммных колодок перемычки установлены между клеммами 4 и 5, на других вложены в
отдельный карман, расположенный на колодке. Винты клемм на данных колодках уже откручены. При закручивании винтов
слышен слабый щелчок: это означает, что винт необходимо крепко затянуть.
Для подключения можно употреблять:
резиновые кабели подключения типа Н05 RR-F 4х1,5 с
маркированным в жёлто-зелёный цвет защитным проводом
ПВХ изолированные кабели подключения типа Н05 VV-F 4х1,5 с маркированным в жёлто-зелёный цвет защитным
проводом, или
другие равноценные и более качественные кабели.
