7.6 Устранение неправильного положения
поршня 14
УКАЗАНИЕ
Неправильное положение поршня имеет место, если
головка инструмента после отведения не перемеща-
ется вперед в свое исходное положение и выступает
кнопка возврата в исходное положение.
Нажатием кнопки возврата в исходное положение не-
правильное положение поршня устраняется. После
этого можно снова забивать гвозди. В исключитель-
ных случаях первое забивание после нажатия кнопки
возврата может быть холостым (без крепежного эле-
мента).
Нажмите кнопку возврата в исходное положение.
7.7 Удаление заклинивших крепежных
элементов 15
1. Снимите магазин.
2. Снимите головку.
3. Вставьте головку в прилагаемую оправку.
4. Удалите крепежный элемент при помощи про-
бойника.
7.8 Разрядка инструмента
1. Откройте крышку отсека для газового баллона.
2. Извлеките газовый баллон, нажав на фиксатор
баллона.
3. Закройте отсек для газового баллона.
4. Оттяните назад до щелчка рычаг подачи гвоздя.
УКАЗАНИЕ Рычаг подачи гвоздя должен защелк-
нуться.
5. Выньте крепёжные элементы из магазина
6. Разблокируйте рычаг подачи гвоздя и дайте ему
медленно отойти вперед.
7.9 Инструкции по применению
УКАЗАНИЕ
Для получения подробной информации обратитесь в представительство Hiltiзасправочникомпотехнологии
крепления или ознакомьтесь с национальными предписаниями.

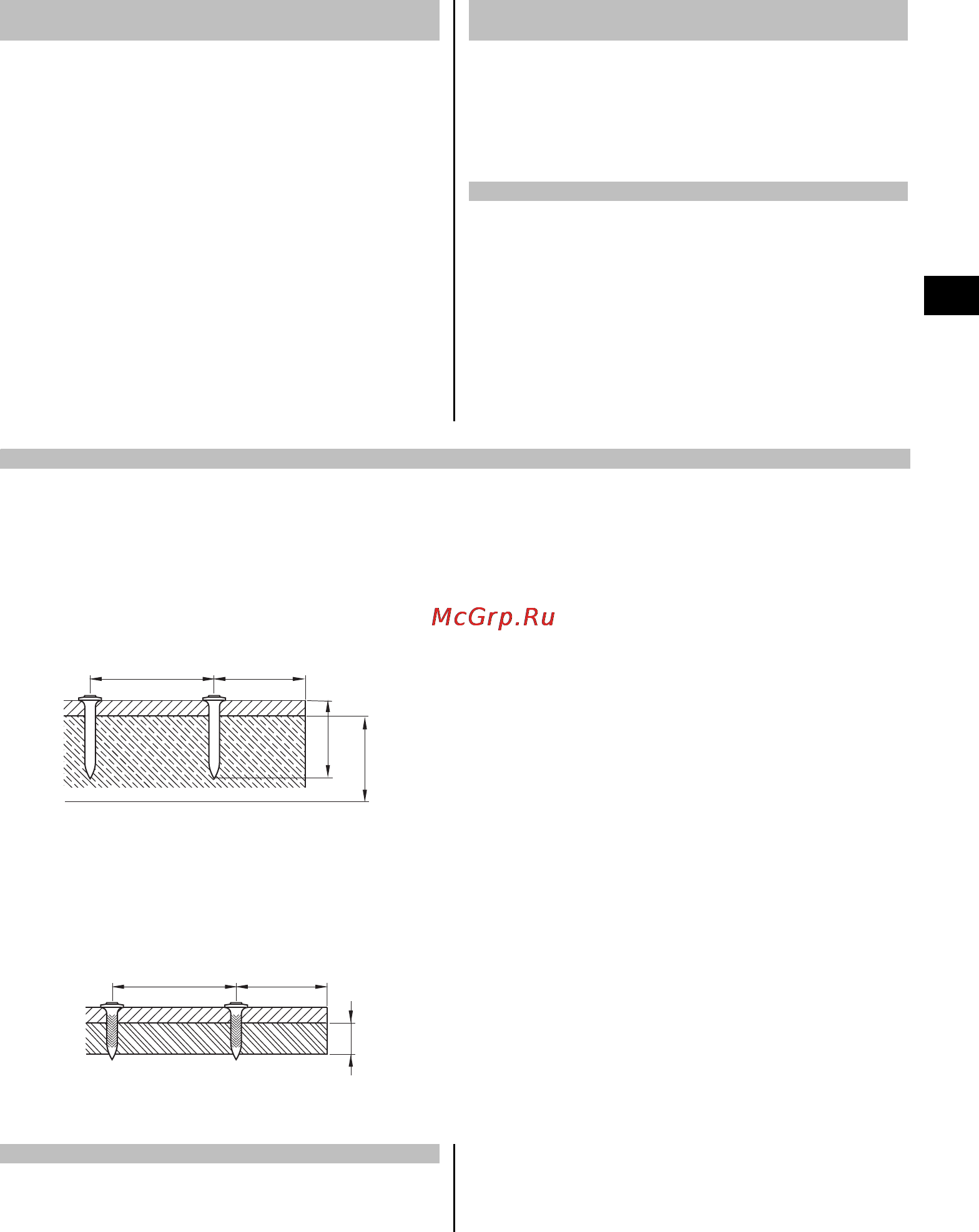

Бетон
A = мин. расстояние от края = 70 мм (2¾")
B = мин. расстояние между креплениями = 80 мм (3¹/₈")
C = мин. толщина основания = 100 мм (4")
Сталь
A = мин. расстояние от края = 15 мм (⁵/₈")
B = мин. расстояние между креплениями = 20 мм (¾")
C = мин. толщина основания = 4 мм (⁵/32")
7.10 Поясной крюк 16
При помощи поясного крюка инструмент в положении
1 можно закрепить на ремне и в положении 2 на
стремянке или лесах.
ru
61
