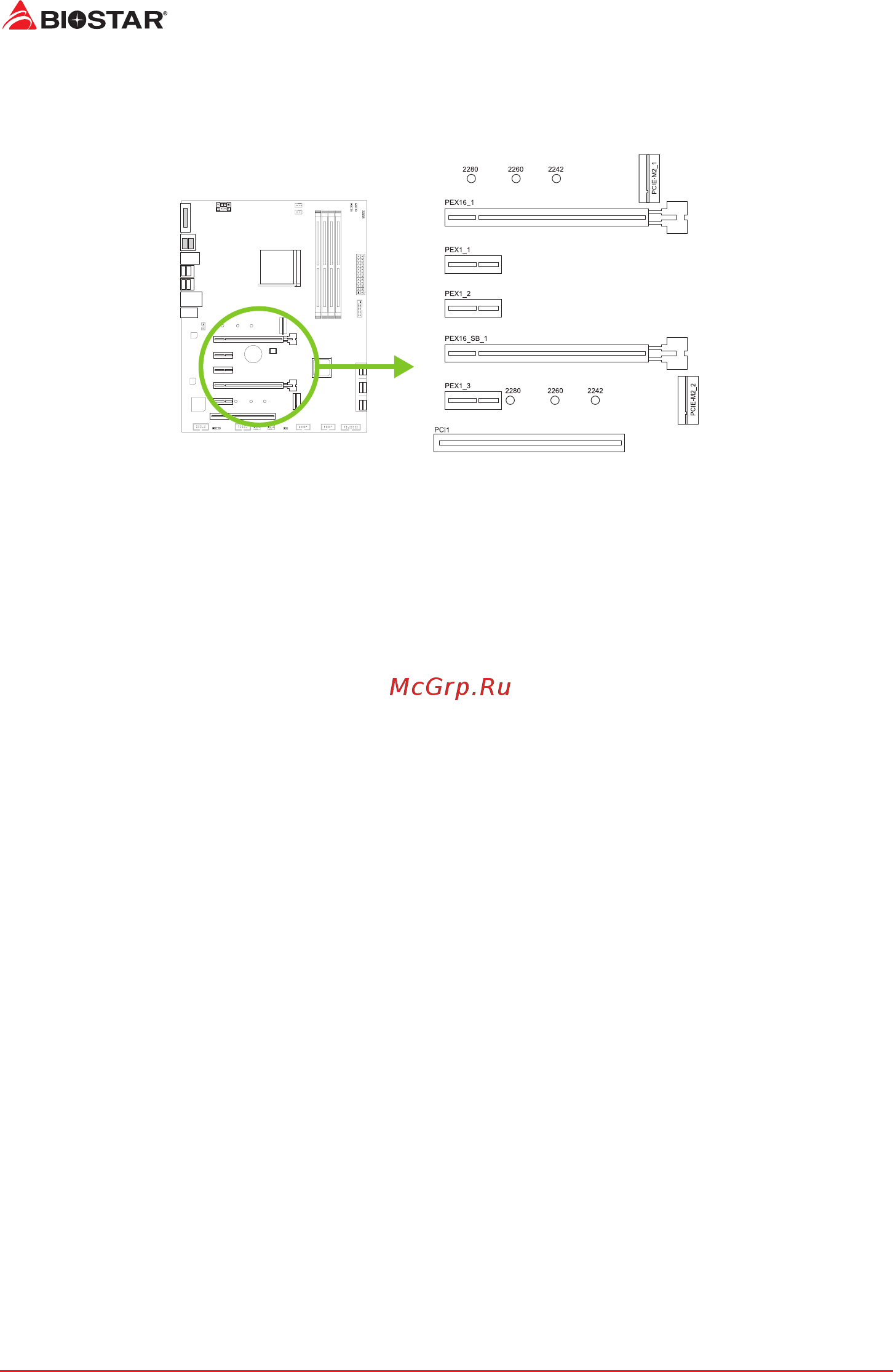

14 | 챕터 2: 하드웨어 설치
2�5 확장 슬롯
PCI1: 주변기기 구성 요소 Interconnect 슬롯
• PC에 사용되는 PCI 슬롯 지원 카드에는 LAN 카드, 사운드 카드, 모뎀, TV 튜너 카드
및 PCI 표준을 준수하는 기타 카드가 포함됩니다.
PEX16_1: PCI-Express (3세대/ 4세대) x16 슬롯
• PCI-Express 3.0 규격. 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각
슬롯 당 16GB/s이며 총 32GB/s입니다.
• PCI-Express 4.0 규격. 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각
슬롯 당 32GB/s이며 총 64GB/s입니다. (Matisse 뿐)
• AMD
®
Ryzen™ 3 세대 프로세서로 x16 레인을 지원합니다. (Matisse 뿐)
• Radeon Vega 그래픽 프로세서가 장착 된 AMD
®
Ryzen™ 은 x8 채널 만
지원합니다. (CPU에 따라 다름)
PEX16_SB_1: PCI-Express (3세대) x16 슬롯 (x4 차선)
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 4GB/s이며 총
8GB/s입니다.
• x4 레인 지원. (PEX1_1/ PEX1_2/ PEX1_3) 슬롯을 사용하는 경우 (PEX16_SB_1)
슬롯이 x1 채널로 조정됩니다.
PEX1_1/ PEX1_2/ PEX1_3: PCI-Express (3세대) x1 슬롯
• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.
