Что такое система VRV? SiU30-408
2 Введение
1. Что такое система VRV?

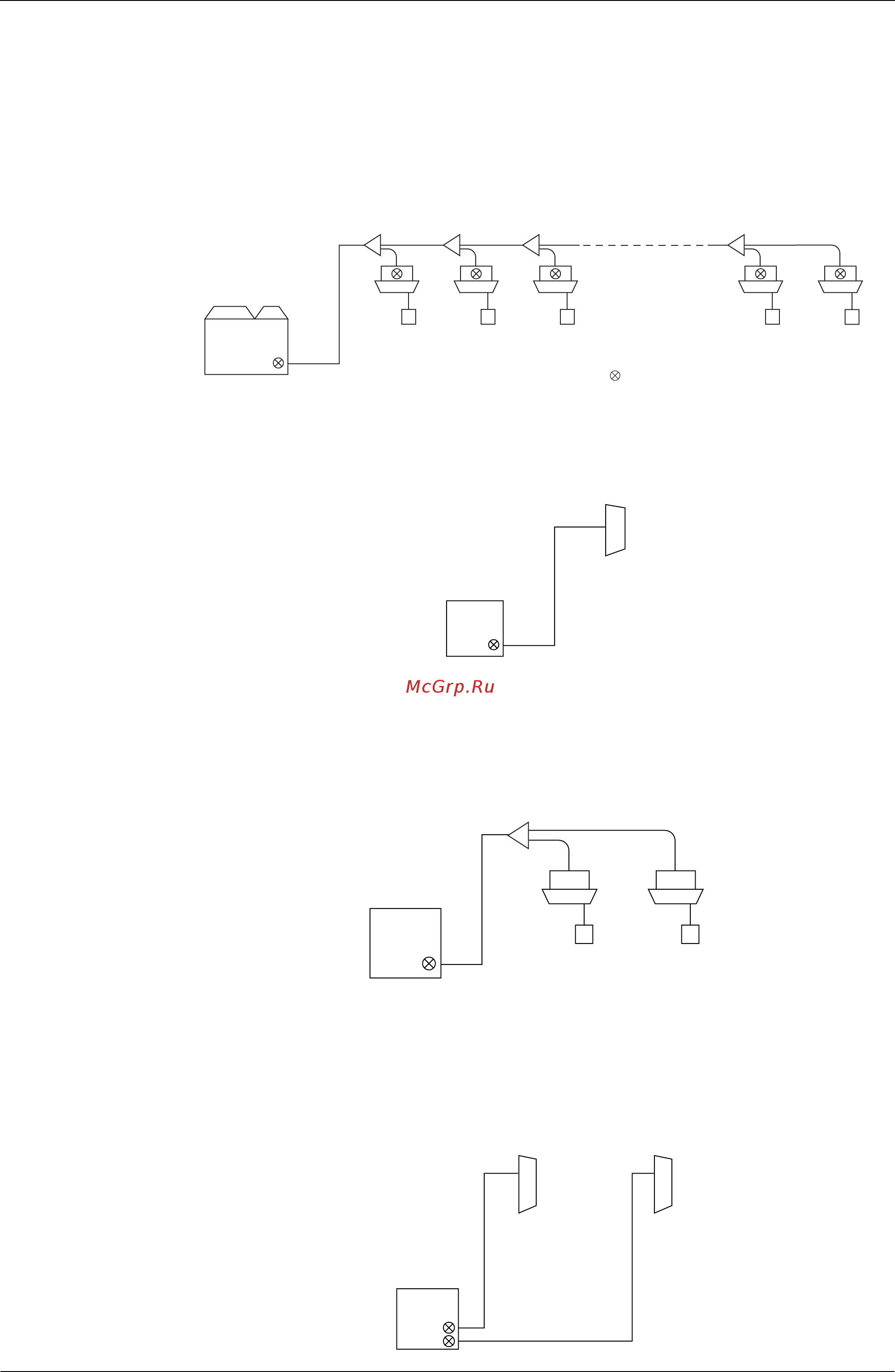

Система VRV
В одной системе может быть подключено более тридцати внутренних блоков.
Существует два типа систем: “стандартная система, основанная на выборе
охлаждение/обогрев”, и “индивидуальная система охлаждения и обогрева”.
Одной из наиболее важных характеристик системы является установка
расширительных клапанов
⊗ на внутренних и наружных блоках.
SkyAir, бытовой кондиционер
Парная система
Один внутренний блок подсоединяется к одному наружному блоку.
(Расширительный клапан устанавливается только на наружном блоке.)
Система SKY AIR для одновременной работы (двухблочные, трехблочные и
двойные двухблочные конфигурации)
Эти серии включены в SkyAir. Данные типы предусматривают возможность подключения
кодной системе от двух до четырех внутренних блоков. Однако в данном случае
индивидуальная работа блока невозможна, они могут работать только одновременно.
(Расширительный клапан устанавливается только на наружном блоке.)
Многоблочная система для индивидуальной работы
Управление каждым внутренним блоком может осуществляться индивидуально.
Однако, трубы с хладагентом подсоединены к каждому внутреннему блоку с помощью
отдельных соединительных трубопроводов, без использования трубопроводов с
ответвлением на линии.
(Расширительный клапан устанавливается на наружном блоке для каждого
внутреннего блока
.)
: Положение расширительного клапана
