Biostar H310MHP Версия 7.x [6/56] Motherboard layout

6 | Chapter 1: Introducon

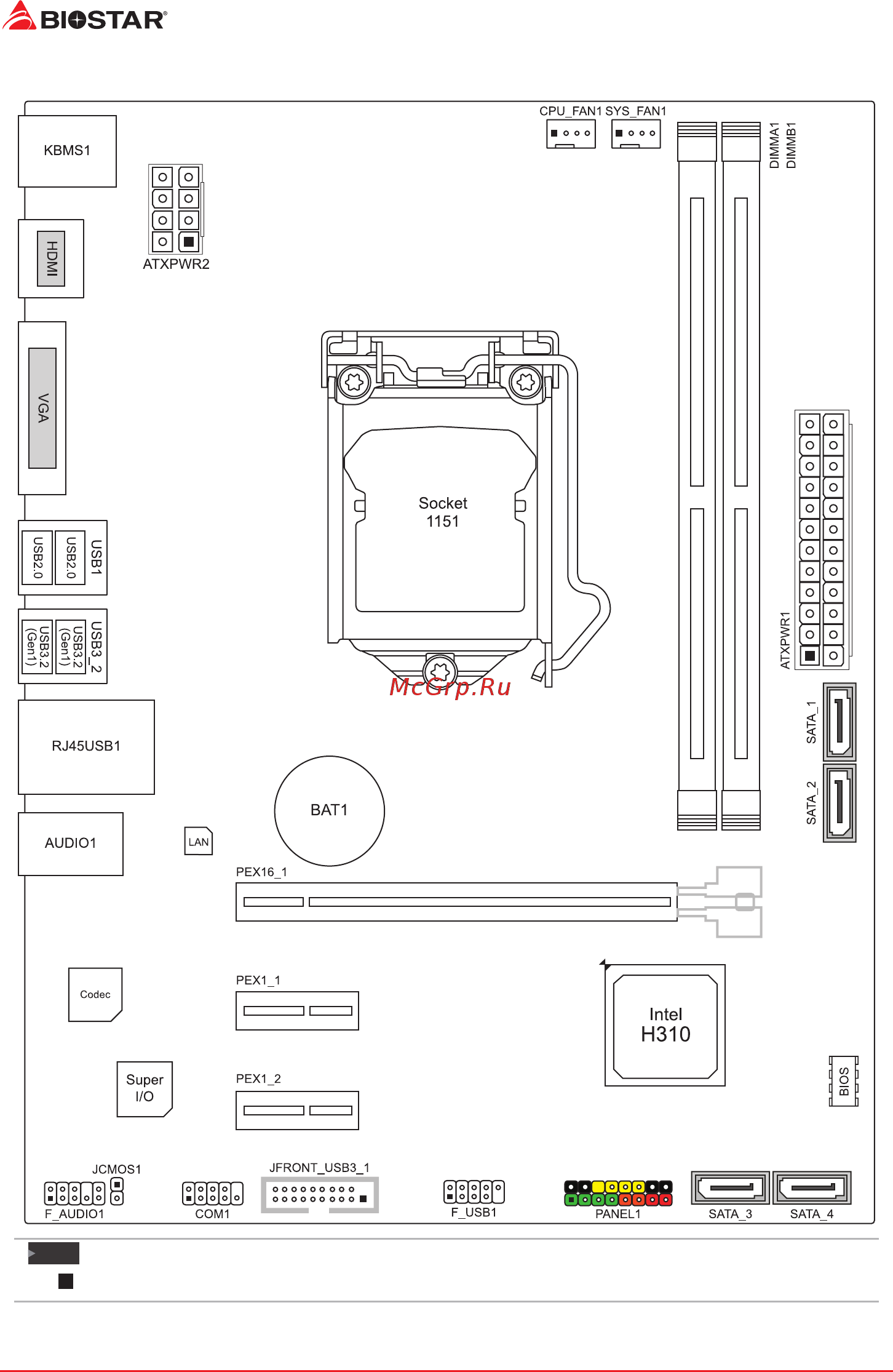

1.5 Motherboard Layout

Note



representsthe1stpin.

Содержание

Fcc information and copyright 1
Appendix i specifications in other languages 26 2
Chapter 1 introduction 3 2
Chapter 2 hardware installation 7 2
Chapter 3 uefi bios software 17 2
Chapter 4 useful help 22 2
Fcc information and copyright 1 2
Table of contents 2
1 before you start 3
Chapter 1 introduction 3
Package checklist 3
3 specifications 4
Chapter 1 introduction 4
Chapter 1 introduction 5 5
H310mhp 5
Hdmi vgaportsonlyworkwithanintel integratedgraphicsprocessor maximumresolution hdmi 4096x2160 24hz compliantwithhdmi1 vga 1920x1200 60hz whenusingthefronthdaudiojackandplugintheheadset microphone therearsoundwillbe automaticallydisabled themainboardsupportstwoonboarddisplayoutputsatsametimeandthedisplayoutput configurationcanbeselectedinintelgraphicsdriverutility toconfigure7 channelaudio youhavetouseachassiswithhdfrontpanelaudiomoduleand enablethemulti channelaudiofeaturethrougho s audioutility 5
Rear panel connectors 5
The 2 4 5 7 channel configuration 5
Chapter 1 introduction 6
Motherboard layout 6
Chapter 2 hardware installation 7
Chapter 2 hardware installation 7 7
H310mhp 7
Install central processing unit cpu 7
Step 1 locate the cpu socket on the motherboard 7
Step 2 pull the socket locking lever out from the socket and then raise the lever up 7
Step 3 remove the pin cap 7
Install a heatsink 9
Chapter 2 hardware installation 10
Connect cooling fans 10
Cpu_fan1 cpu fan header 10
Cpu_fan1 sys_fan1support4 pinand3 pinheadconnectors whenconnectingwithwiresonto connectors pleasenotethattheredwireisthepositiveandshouldbeconnectedtopin 2 andthe blackwireisgroundandshouldbeconnectedtopin 1 gnd 10
Ddr4 modules 10
Install system memory 10
Sys_fan1 system fan header 10
These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 10
Chapter 2 hardware installation 11 11
Dual channel memory installation 11
H310mhp 11
Memory capacity 11
O means memory installed x means memory not installed 11
Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 11
Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 11
Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 11
Expansion slots 12
Install an expansion card 12
Pex16_1 pci express gen3 x16 slot 12
Pex1_1 pex1_2 pci express gen2 x1 slots 12
Jcmos1 clear cmos jumper 13
Jumper switch setting 13
Atxpwr1 atx power source connector 14
Atxpwr2 atx power source connector 14
Beforeyoupoweronthesystem pleasemakesurethatbothatxpwr1andatxpwr2connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 14
Chapter 2 hardware installation 14
For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 14
Headers connectors 14
The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atxpwr2 14
Chapter 2 hardware installation 15 15
H310mhp 15
Jfront_usb3_1 header for usb 3 gen1 ports at front panel 15
Panel1 front panel header 15
Sata_1 _2 _3 _4 serial ata connectors 15
These connectors connect to sata hard disk drives via sata cables 15
This 16 pin header includes power on reset hdd led power led and speaker connection 15
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 15
Chapter 2 hardware installation 16
Com1 serial port header 16
F_audio1 front panel audio header 16
F_usb1 header for usb 2 ports at front panel 16
Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 16
The motherboard has a serial port header for connecting rs 232 port 16
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 16
This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 16
Bios update 17
Chapter 3 uefi bios software 17
Uefi bios setup 17
Installing software 21
Launching software 21
Software 21
Chapter 4 useful help 22
Driver installation 22
Ami bios beep code 23
Ami bios post code 23
Boot block beep codes 23
Chapter 4 useful help 23 23
H310mhp 23
Post bios beep codes 23
Chapter 4 useful help 24
After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 25
Chapter 4 useful help 25 25
Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 25
H310mhp 25
In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 25
Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 25
Troubleshooting 25
When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 25
Appendix i specifications in other languages 26
Arabic 26
Appendix i specifications in other languages 27 27
German 27
H310mhp 27
Appendix i specifications in other languages 28
Spanish 28
Appendix i specifications in other languages 29 29
H310mhp 29
2133 2400 266 30
Appendix i specifications in other languages 30
Информация fcc и авторское право 31
Глава 1 введение 3 32
Глава 2 установка оборудования 7 32
Глава 3 uefi bios и программное обеспечение 18 32
Глава 4 полезная помощь 23 32
Информация fcc и авторское право 1 32
Содержание 32
1 перед началом 33
2 составупаковки 33
Глава 1 введение 33
3 технические характеристики 34
Глава 1 введение 34
4 5 1 7 1 канальная конфигурация 35
4 разъемы задней панели 35
H310mhp 35
Глава 1 введение 5 35
Порты hdmi vga работают только со встроенным графическим процессором intel максимальное разрешение hdmi 4096 x 2160 24hz совместимо с hdmi 1 vga 1920 x 1200 60hz при использовании переднего аудиоразъема hd и подключении гарнитуры задний звук будет автоматически отключен материнская плата поддерживает два встроенных вывода на дисплей одновременно а конфигурацию вывода на дисплей можно выбрать в утилите графического драйвера intel для настройки 7 канального звука необходимо использовать шасси с аудиомодулем hd на передней панели и включить функцию многоканального звука через o s аудио утилита 35
5 компоновка материнской платы 36
Глава 1 введение 36
1 установка центрального процессора цп 37
H310mhp 37
Глава 2 установка оборудования 37
Глава 2 установка оборудования 7 37
Шаг 1 найдите сокет цп на материнской плате 37
Шаг 2 потяните из сокета фиксирующий рычаг а затем поднимите рычаг 37
Шаг 3 снимите штырьковый цоколь 37
Глава 2 установка оборудования 38
Шаг 4 удерживая процессор большим и указательным пальцами сориентируйте его как показано на рисунке совместите выемки с сокетом опустите процессор прямо вниз не наклоняя и не сдвигая процессор в сокете 38
Шаг 5 крепко удерживая цп опустите рычаг в положение фиксации чтобы завершить установку 38
2 установка радиатора 39
H310mhp 39
Глава 2 установка оборудования 9 39
Шаг 1 установите вентилятор цп в сборе поверх установленного цп и убедитесь что четыре крепежных элемента совпадают с отверстиями на материнской плате сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко к разъему вентилятора цп 39
Шаг 2 одновременно нажмите на два крепежных элемента которые расположены по диагонали чтобы зафиксировать вентилятор цп в сборе при фиксации каждого крепежного элемента должен быть слышен щелчок 39
3 подключение охлаждающих вентиляторов 40
4 установка системной памяти 40
Cpu_fan1 sys_fan1 поддерживают 4 контактные и 3 контактные головные разъемы при подключении проводов к разъемам обратите внимание что красный провод является положительным и должен быть подключен к контакту 2 а черный провод это земля и должен быть подключен к контакту 1 gnd 40
Cpu_fan1 штыревой соединитель вентилятора цп 40
Sys_fan1 штыревой соединитель вентилятора системы 40
Глава 2 установка оборудования 40
Модули ddr4 40
Следующие штыревые соединители предназначены для охлаждающих вентиляторов встроенных в компьютер кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора 40
H310mhp 41
O память установлена x память не установлена 41
Глава 2 установка оборудования 11 41
Емкость памяти 41
Ознакомьтесь со следующими требованиями чтобы активировать двухканальную функцию устанавливайте модули памяти одинаковой плотности попарно как показано в таблице 41
Установка двухканальной памяти 41
Шаг 1 разблокируйте слот dimm нажав на фиксирующие зажимы наружу выровняйте модуль dimm в слоте таким образом чтобы выемка на модуле dimm совпадала с разрывом в слоте 41
Шаг 2 вставьте dimm вертикально плотно в слот так чтобы фиксирующие зажимы защелкнулисьи модуль dimm установился должным образом 41
5 слоты расширения 42
Pex16_1 слот pci express gen3 x16 42
Pex1_1 pex1_2 слот pci express gen2 x1 42
Установка карты расширения 42
6 настройка переключателя 43
Jcmos1 перемычка очистки cmos 43
7 штыревые соединители и разъемы 44
Atx разъем источника питания atx 44
Atx_12v_2x4 разъем источника питания atx 44
Глава 2 установка оборудования 44
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24 контактный источник питания atx перед подключением разъема убедитесь в правильной ориентации 44
Перед включением системы убедитесь что вставлены оба разъема atxpwr1 atxpwr2 недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств при настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью 44
Разъем обеспечивает 12 в в цепи питания цп если разъем питания цп 4 контактный подключите его к контактам 1 2 5 6 atx_12v_2x4 44
H310mhp 45
Jfront_usb3_1 штыревой соединитель для портов usb 3 2 gen1 на передней панели 45
Panel1 штыревой соединитель передней панели 45
Sata_1 _2 _3 _4 разъемыserial ata 6 0 гбит с 45
Глава 2 установка оборудования 15 45
Эти разъемы подключаются к жестким дискам sata через кабели sata 45
Этот 10 контактный штыревой соединитель включает в себя соединения включения питания сброса светодиода жесткого диска 45
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 45
F_audio штыревой соединитель аудио передней панели 46
F_usb1 штыревой соединитель для портов usb 2 0 на передней панели 46
Глава 2 установка оборудования 46
Рекомендуется подключать к этому разъему аудиомодуль высокой четкости на передней панели чтобы использовать возможности материнской платы для воспроизведения звука высокой четкости попробуйте отключить функцию обнаружение разъема на передней панели если вы хотите использовать кабель переднего аудиовыхода ac 97 функцию можно найти через утилиту o s audio 46
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 46
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси вход выход аудио передней панели который поддерживает аудиостандарты hd audio звука высокой четкости ac 97 46
Com1 разъем последовательного порта 47
H310mhp 47
Глава 2 установка оборудования 17 47
На материнской плате имеется штыревой соединитель последовательного порта для подключения порта rs 232 47
1 настройка uefi bios 48
2 обновление bios 48
Глава 3 uefi bios и программное обеспечение 48
3 программное обеспечение 52
Запуск программного обеспечения 52
Установка программного обеспечения 52
1 установка драйвера 53
Глава 4 полезная помощь 53
2 звуковой код bios ami 54
3 post код bios ami 54
Глава 4 полезная помощь 54
Звуковые post коды bios 54
Звуковые коды загрузочного блока 54
H310mhp 55
Глава 4 полезная помощь 25 55
4 поиск и устранение неисправностей 56
Глава 4 полезная помощь 56
Или вы можете 1 очистить данные cmos см раздел замыкание штыревого соединителя cmos jcmos1 2 подождите несколько секунд 3 снова включить систему 56
Перегрев цп если система автоматически выключается в течение нескольких секунд после включения это означает что активирована функция защиты цп когда цп перегревается материнская плата автоматически отключается во избежание повреждения цп и система не может включиться снова в этом случае дважды убедитесь что 1 поверхность кулера цп расположено ровно по отношению к поверхности цп 2 вентилятор цп вращается нормально 3 частота вращения вентилятора цп соответствует частоте цп после подтверждения выполните следующие действия чтобы снять функцию защиты цп 1 отсоедините шнур питания от источника питания на несколько секунд 2 подождите несколько секунд 3 подключите шнур питания и загрузите систему 56
