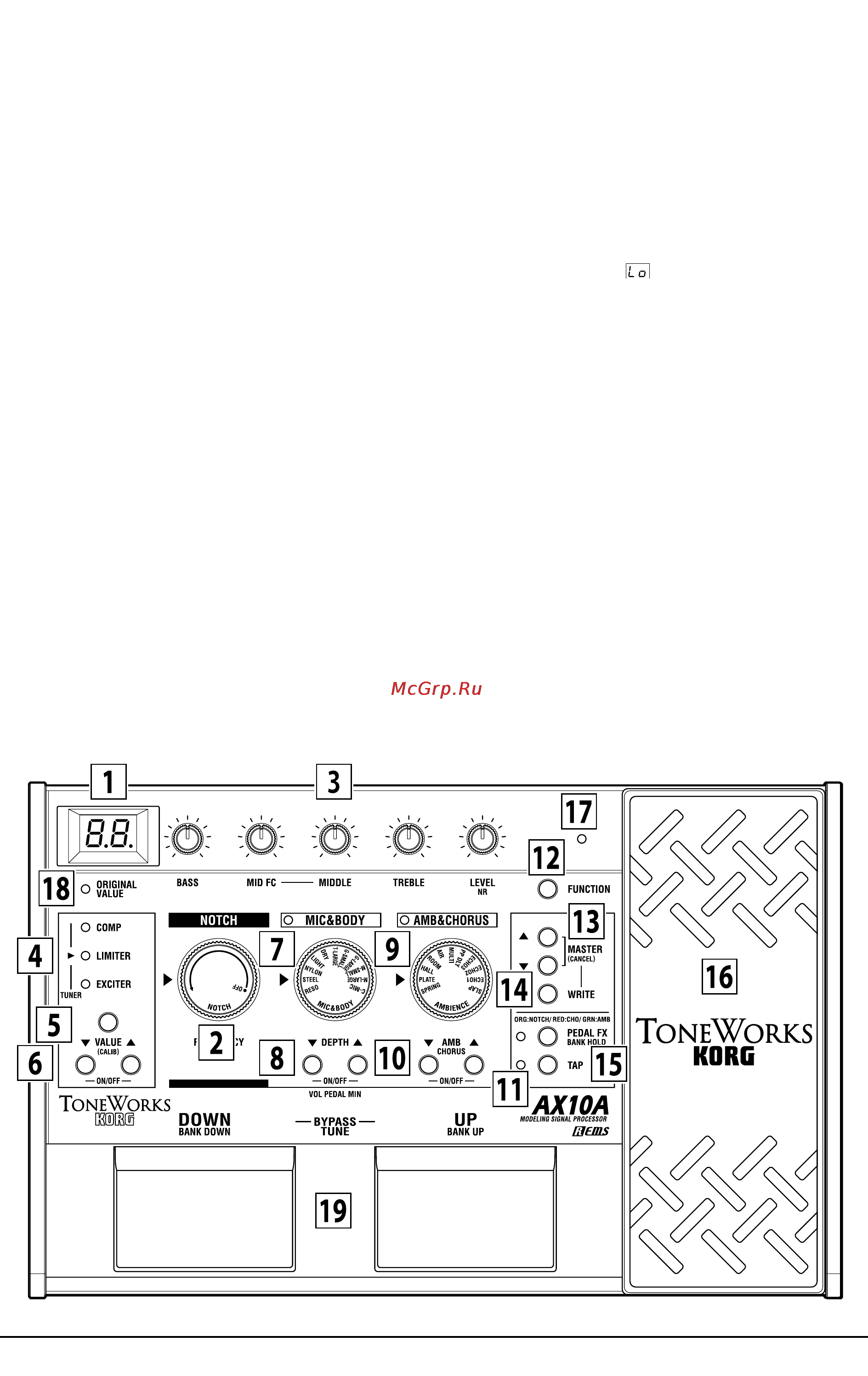

Внешний вид прибора Лицевая панель 1 Дисплей Отображает номер программы При оперировании регулятором селектором или кнопкой а также при перемещении педали при установке педального эффекта в Notch на дисплее будет быстро отображаться значение параметра Дисплей загорается при включении питания При редакции значения параметра в нижнем правом углу дисплея загорается точка При работе АХ10А от батарей при разряде батарей на дисплее будет мигать to 2 Селектор NOTCH Устанавливает частоту полосового фильтра Используется для подавления частоты самовозбуждения при его возникновении 3 Регуляторы тембра Изменяют общие тембр и громкость АХ10А Вращением регулятора LEVEL NR при удержании нажатой кнопки FUNCTION вы можете изменять уровень шумопонижения NR Некоторые установки могут вызывать искажения звука При этом манипулируйте регулятором LEVEL NR или кнопками MASTER 4 Индикатор PRE FX TUNER Индицирует выбранный пре эффект Индикаторы не светятся при отключенном пре эффекте При работе тюнера данные индикаторы отображают отклонение от корректной высоты тона 5 Кнопка PRE FX При каждом ее нажатии меняется тип пре эффекта в порядке COMP LIMITER EXCITER COMP и т д 17 о 12 1 Q n ORIGINAI I Q VALUE О COMP о LIMITER MID гС MIDDLE NOTCH TREBLE LEVEL NR О FUNCTION IO MIC BODY O AMB CHORUn о FXCITFR 131 MASTER CANCEL 14 О write ORGiNOTCH REOtHO ORNAMB O VALUE CM JEPTn 1 Л CHORUS 8 _Jo оЕЩо о ONAJFF ON OFF ON OFF VOL PEDAL MIN TONEWORKS ВЗВЕЙ DOWN BANK DOWN BTYUPAN1S UP BANK UP PEDAL FX V7 BANK HfHD о 11 О тАр 15 AXIOA tourna SIMM PHOCISSOB JEJOS 19 6 Korg AX10A Руководство пользователя
