![Minola HK 6714 I 1100 LED [4/28] Конструкція витяжки 1 декоративний короб 2 корпус 3 декоративна скляна панель 4 панель управління 5 жирові фільтри 6 лампа освітлення 7 кабель живлення з вилкою](/img/pdf.png)
Minola HK 6714 I 1100 LED [4/28] Конструкція витяжки 1 декоративний короб 2 корпус 3 декоративна скляна панель 4 панель управління 5 жирові фільтри 6 лампа освітлення 7 кабель живлення з вилкою
![Minola HK 6714 I 1100 LED [4/28] Конструкція витяжки 1 декоративний короб 2 корпус 3 декоративна скляна панель 4 панель управління 5 жирові фільтри 6 лампа освітлення 7 кабель живлення з вилкою](/views2/1709592/page4/bg4.png)

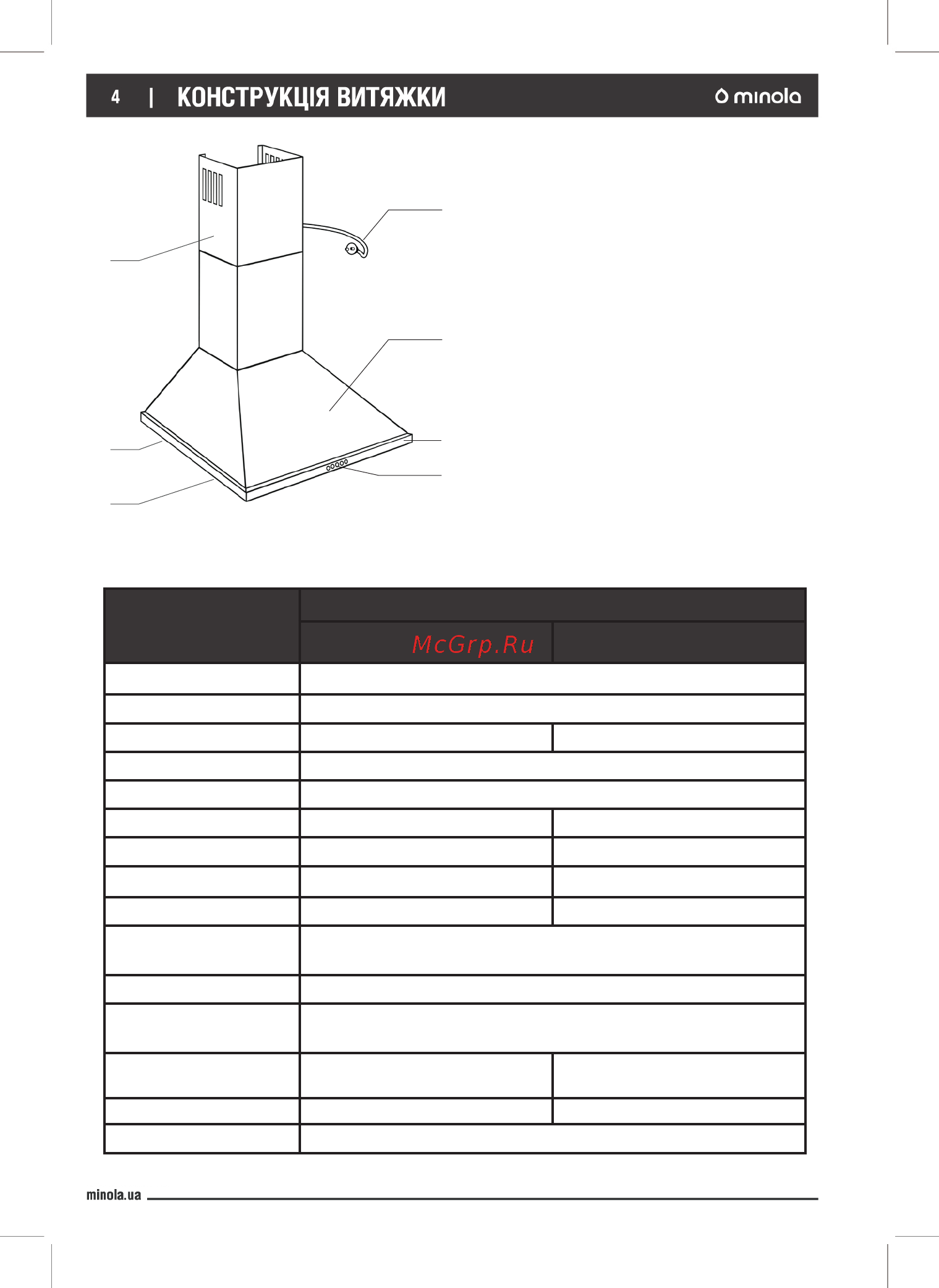

КОНСТРУКЦІЯ ВИТЯЖКИ:
1 - Декоративний короб
2 - Корпус
3 - Декоративна скляна панель
4 - Панель управління
5 - Жирові фільтри
6 - Лампа освітлення
7 - Кабель живлення з вилкою
1
3
4
6
5
7
2
У КОМПЛЕКТ ПОСТАВКИ ВХОДЯТЬ:
• витяжка - 1 шт.
• комплект монтажний - 1 шт.
• інструкція з експлуатації - 1 шт.
• гарантійний талон - 1 шт.
• коробка пакувальна - 1 шт.
• повітропровід - 1 шт.
• енергетична карта - 1 шт.
• мікрофіша - 1 шт.
• LED лампа на 2 Вт - 1 шт.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Показник
Модель
HK 6214 700 LED HK 6714 1100 LED
Напруга мережі, В
220-240
Частота, Гц
50
Номінальний струм, А
0,28 1
Тип управління
Механічне
Кількість моторів, шт.
1
Потужність двигуна, Вт
65 230
Загальна потужність, Вт
68 232
Продуктивність, м
3
/год
700 1100
Рівень шуму, дБ
52-61 52-64
Кількість жирових філь-
трів, шт.
2
Освітлення
1х2 Вт LED
Діаметр повітропроводу,
мм
150
Розміри без повітропро-
воду (ШхГхВ), мм
595x198x481 595x261x481
Маса, кг 5 8
Колір Білий / Чорний / Нержавіюча сталь
