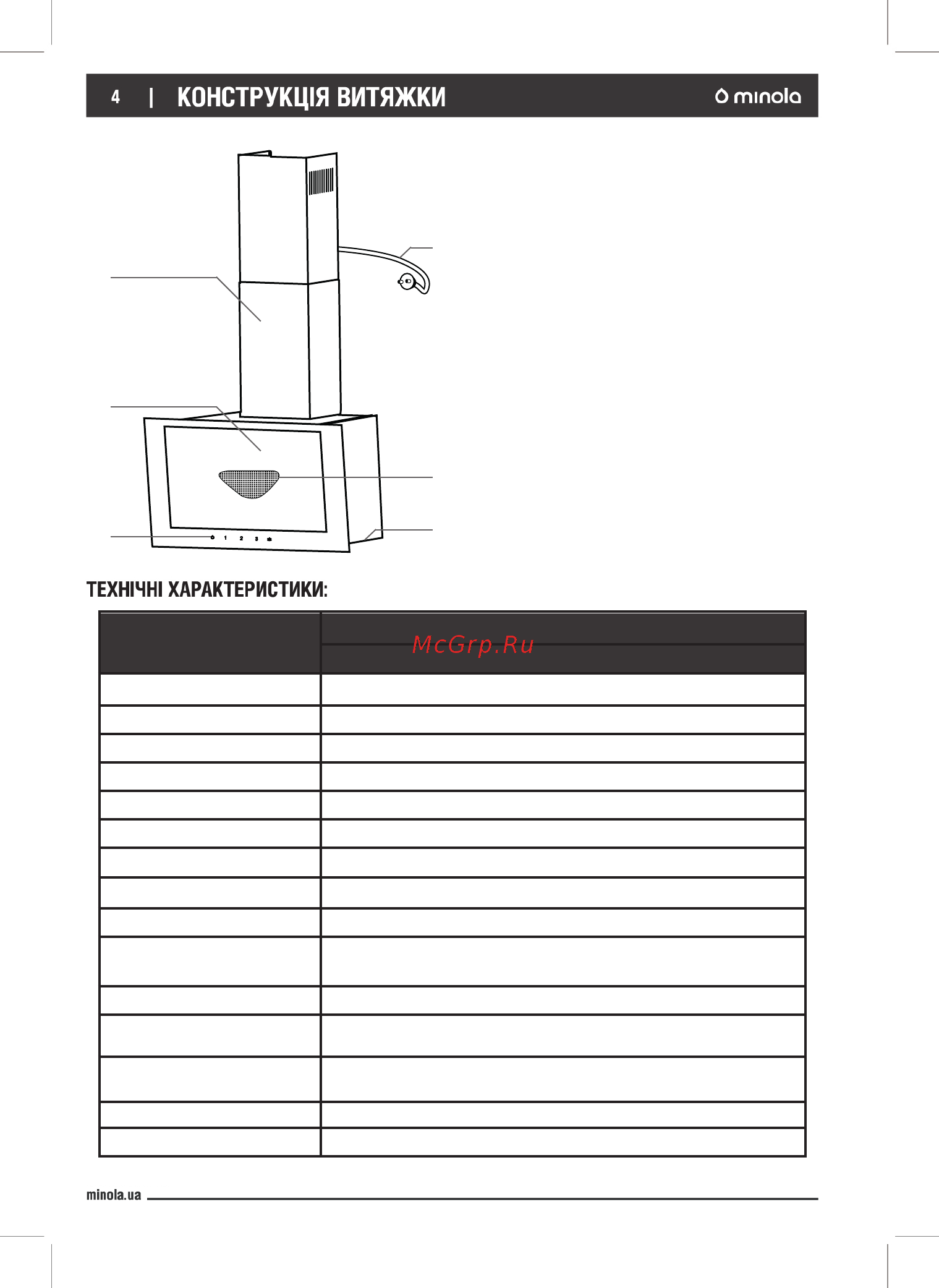

КОНСТРУКЦІЯ ВИТЯЖКИ:
А - декоративна скляна панель
Б - панель управління
В - кабель живлення з вилкою
Г - лампи освітлення
Д - алюмінієвий фільтр
Е - декоративний короб
У КОМПЛЕКТ ПОСТАВКИ ВХОДЯТЬ:
• витяжка - 1 шт.
• комплект монтажний - 1 шт.
• інструкція з експлуатації - 1 шт.
• гарантійний талон - 1 шт.
• коробка пакувальна - 1 шт.
• повітропровід - 1 шт.
• енергетична карта - 1 шт.
• мікрофіша - 1 шт.
• зворотній клапан - 1 шт.
• LED лампа на 2 Вт - 2 шт.
Е
А
Б
Г
В
Д
Показник
Модель
HVS 6774 1100 LED
Напруга мережі, В
220-240
Частота, Гц
50
Номінальний струм, А
1
Тип управління
Сенсорне
Кількість моторів, шт.
1
Потужність двигуна, Вт
230
Загальна потужність, Вт
234
Продуктивність, м
3
/год
1100
Рівень шуму, дБ
52-64
Кількість жирових фільтрів,
шт.
1
Освітлення
2х2 Вт LED
Діаметр повітропроводу, мм 150
Розміри без повітропроводу
(ШхГхВ), мм
595x300x320
Маса, кг 10
Колір Білий / Чорний
