У зв’язку з тим, що пристрій витяжки постійно вдосконалюється,
можливі незначні розбіжності між конструкцією Вашої витяжки та
інструкцією по експлуатації, які не впливають на технічні характери-
стики, безпеку експлуатації та споживчі властивості.
УСТАНОВКА ВИТЯЖКИ
Перш ніж перейти до установки приладу необхідно
впевнитись в тому, що всі заходи з техніки безпеки, вка-
зані на стр.7, виконані.
Для установки витяжки обов’язково запросіть пред-
ставників авторизованої служби сервісу.
Приступати до установки тільки після ретельної пе-
ревірки в якому режимі буде використовуватися витяж-
ка. Користуйтеся монтажними розмірами вашої моделі
витяжки з мал. 1.

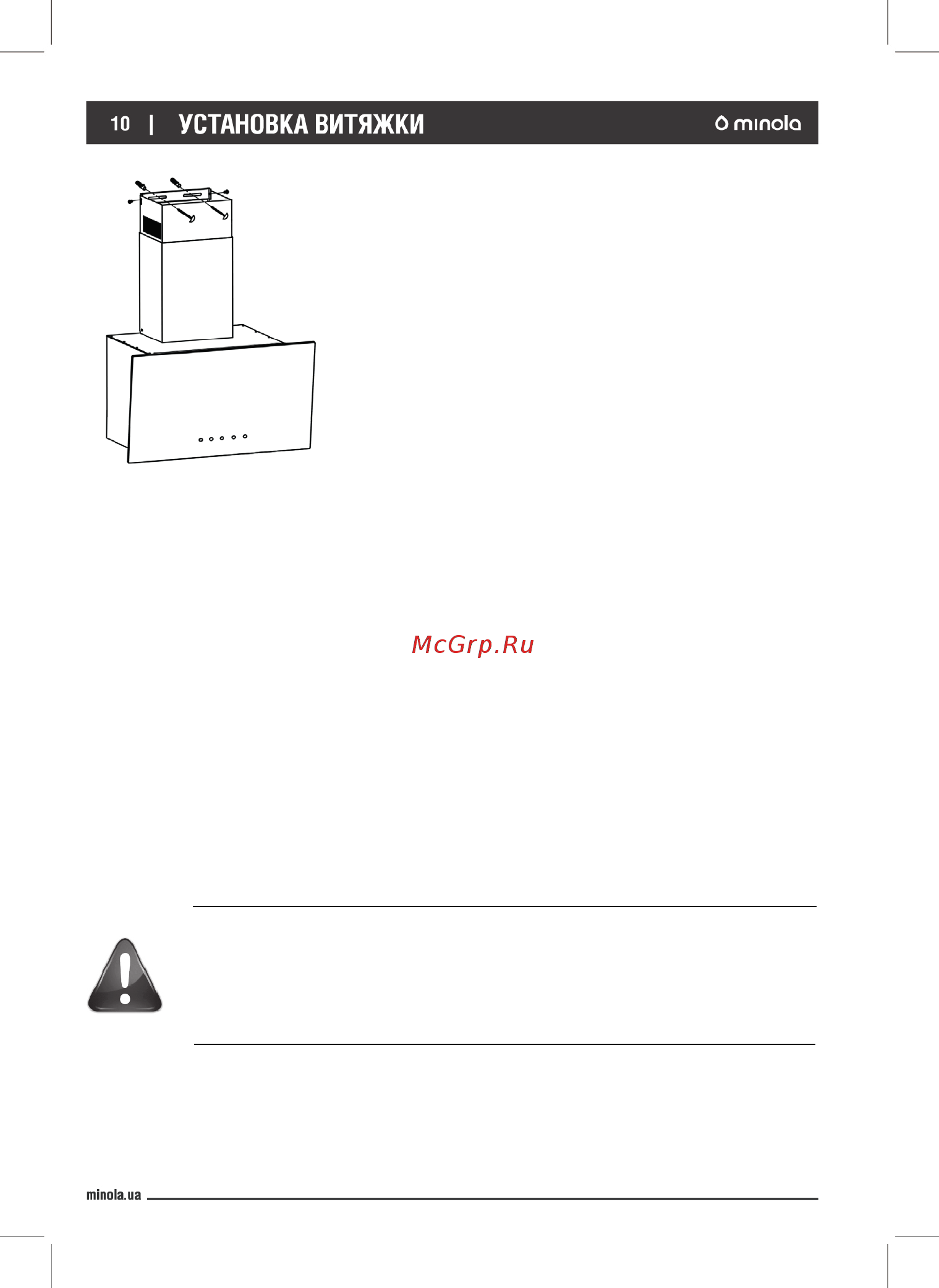

Мал. 5
УСТАНОВКА ВИТЯЖКИ
1. Перш ніж перейти до установки витяжки, необхідно зняти алюмінієвий фільтр (Мал. 2).
2. Прикріпіть витяжку задньою поверхнею до стіни за допомогою саморізів з дюбелями
з монтажного комплекту (Мал. 3).
3. З’єднайте повітропровід з адаптером витяжки. Виведіть інший кінець повітропроводу
у вентиляційну шахту. Переконайтеся у відсутності щілин у з’єднаннях (Мал. 4).
4. Встановіть короби повітропроводу і зафіксуйте їх гвинтами з монтажного комплекту
(Мал. 5).
УСТАНОВКА ВИТЯЖКИ В РЕЖИМІ РЕЦИРКУЛЯЦІЇ
Під час роботи витяжки в режимі рециркуляції очищене повітря повертається назад
в кухню. Ваша витяжка може використовуватися в режимі рециркуляції повітря через
круглий отвір і верхню частину кухонної шафи.
