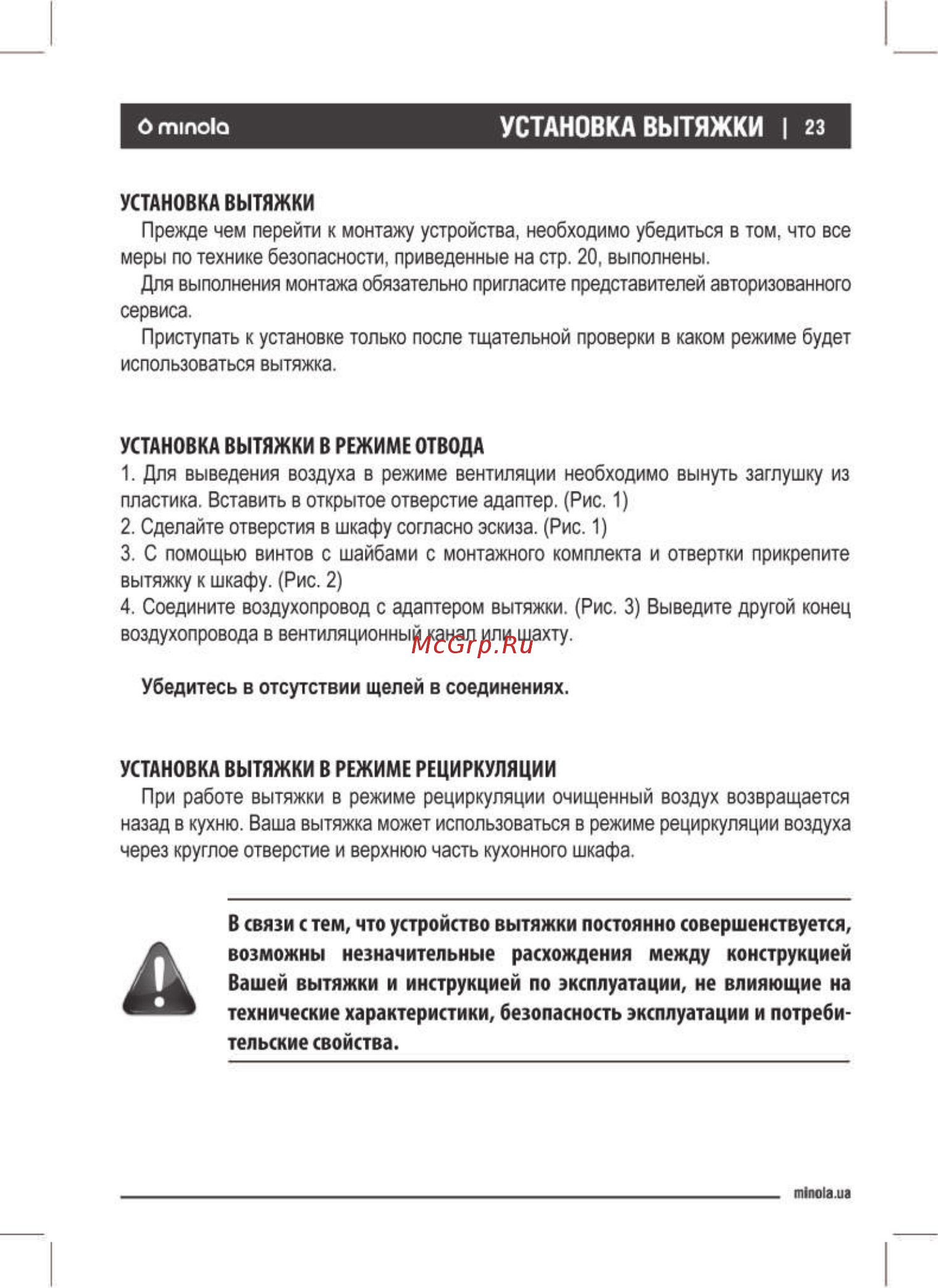

O minóla УСТАНОВКА ВЫТЯЖКИ 23 УСТАНОВКА ВЫТЯЖКИ Прежде чем перейти к монтажу устройства необходимо убедиться в том что все меры по технике безопасности приведенные на стр 20 выполнены Для выполнения монтажа обязательно пригласите представителей авторизованного сервиса Приступать к установке только после тщательной проверки в каком режиме будет использоваться вытяжка УСТАНОВКА ВЫТЯЖКИ В РЕЖИМЕ ОТВОДА 1 Для выведения воздуха в режиме вентиляции необходимо вынуть заглушку из пластика Вставить в открытое отверстие адаптер Рис 1 2 Сделайте отверстия в шкафу согласно эскиза Рис 1 3 С помощью винтов с шайбами с монтажного комплекта и отвертки прикрепите вытяжку к шкафу Рис 2 4 Соедините воздухопровод с адаптером вытяжки Рис 3 Выведите другой конец воздухопровода в вентиляционный канал или шахту Убедитесь в отсутствии щелей в соединениях УСТАНОВКА ВЫТЯЖКИ В РЕЖИМЕ РЕЦИРКУЛЯЦИИ При работе вытяжки в режиме рециркуляции очищенный воздух возвращается назад в кухню Ваша вытяжка может использоваться в режиме рециркуляции воздуха через круглое отверстие и верхнюю часть кухонного шкафа В связи с тем что устройство вытяжки постоянно совершенствуется возможны незначительные расхождения между конструкцией Вашей вытяжки и инструкцией по эксплуатации не влияющие на технические характеристики безопасность эксплуатации и потреби тельские свойства minola ua
