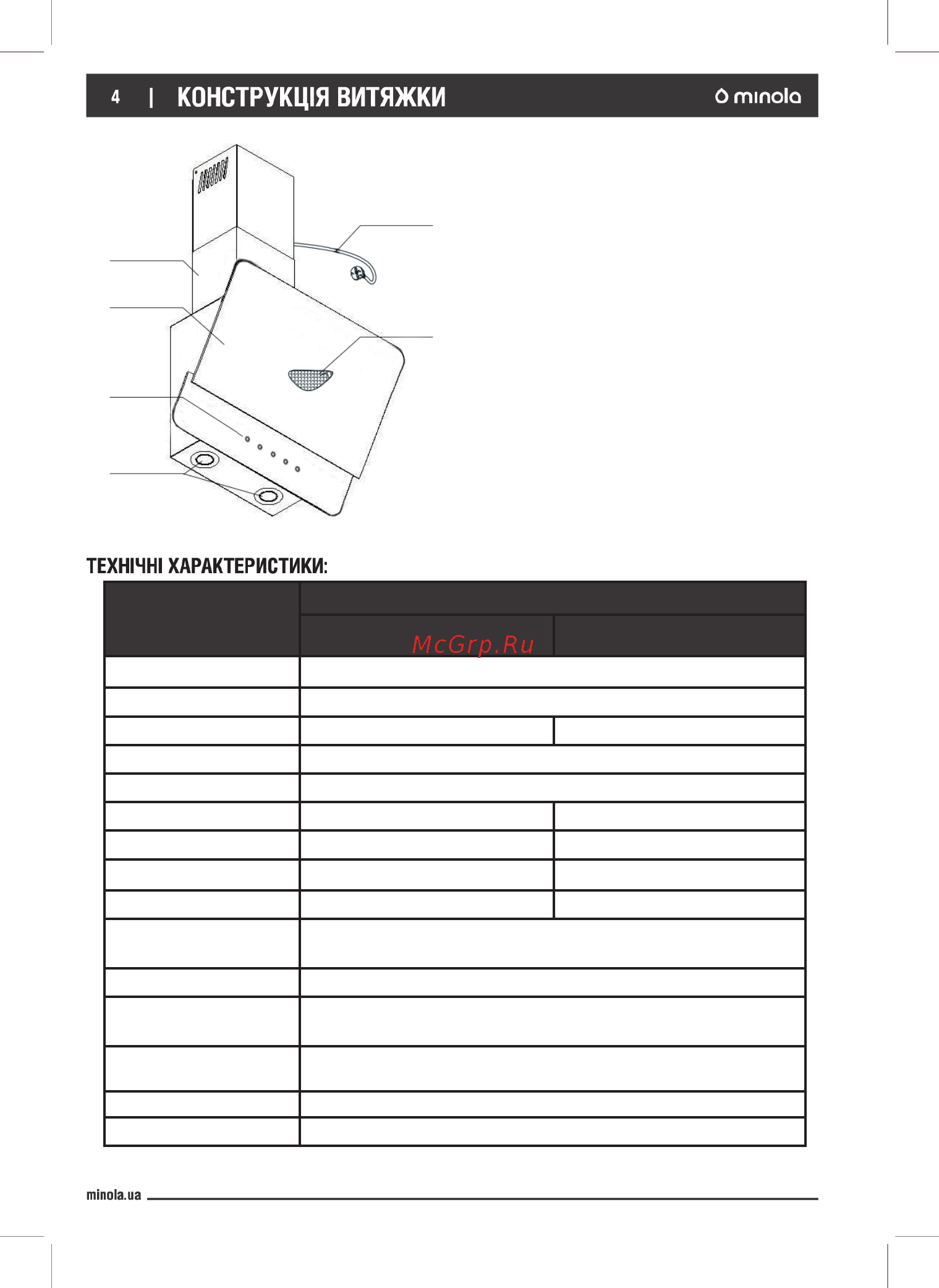

КОНСТРУКЦІЯ ВИТЯЖКИ:
1 - декоративна скляна панель
2 - панель управління
3 - кабель живлення з вилкою
4 - лампи освітлення
5 - алюмінієвий фільтр
6 - декоративний короб
6
1
2
4
3
5
У КОМПЛЕКТ ПОСТАВКИ ВХОДЯТЬ:
• витяжка - 1 шт.
• комплект монтажний - 1 шт.
• інструкція з експлуатації - 1 шт.
• гарантійний талон - 1 шт.
• коробка пакувальна - 1 шт.
•
повітропровід пластиковий - 1 шт.
• енергетична карта - 1 шт.
• мікрофіша - 1 шт.
• пакувальна коробка - 1 шт.
• LED лампа на 1,5 Вт - 2 шт.
Показник
Модель
HDN 63102 750 LED HDN 66102 1000 LED
Напруга мережі, В
220-240
Частота, Гц
50
Номінальний струм, А
0,6 1
Тип управління
механічне
Кількість моторів, шт.
1
Потужність двигуна, Вт
130 230
Загальна потужність, Вт
133 233
Продуктивність, м
3
/год
750 1000
Рівень шуму, дБ
47-55 52-64
Кількість жирових філь-
трів, шт.
1
Освітлення
2х1,5 Вт LED
Діаметр повітропроводу,
мм
150
Розміри без повітропро-
воду (ШхГхВ), мм
595x385x345
Маса, кг 13
Колір Білий / Чорний
