Глава 2: Установка оборудования | 7
A320MH / B350MHC
Глава 2: Установка оборудования
2�1 Установка центрального процессора (ЦП)

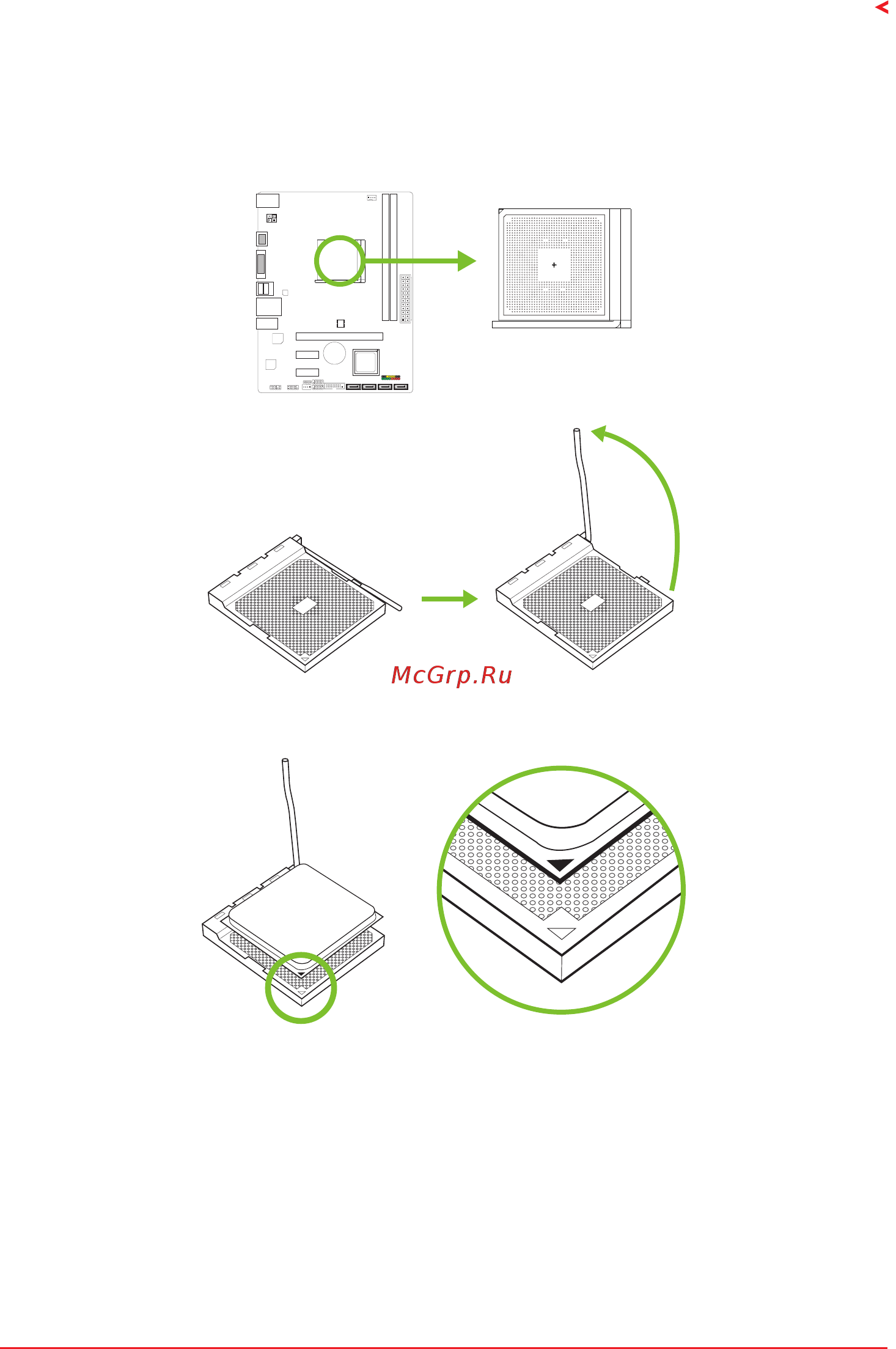

Шаг 1: Найдите сокет ЦП на материнской плате.
Шаг 2: Потяните из сокета фиксатор, а затем поднимите рычаг наугол 90゜.
Шаг 3: Найдите на сокете белый треугольник, при этом золотой треугольник на ЦП
должен указыватьна этот белый треугольник. ЦП поместится только при правильной
ориентации.
