• Соединительный блок • BEVQ-MVE
• Системы VRVII, VRVIII • Внутренние блоки
171

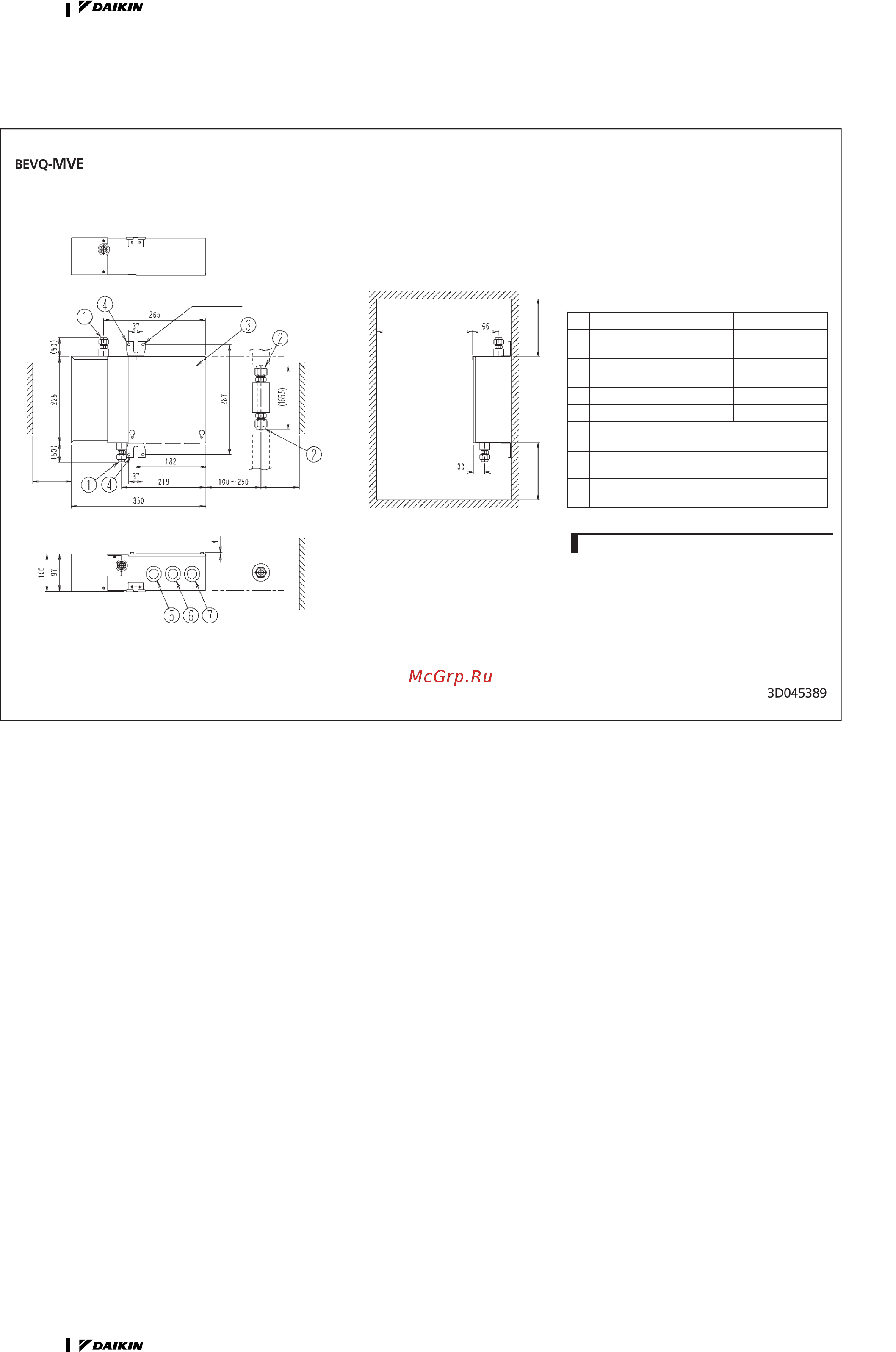

6 Габаритные и установочные размеры BEVQ блоков
6.1 Габаритные и установочные чертежи
6.1.1 Настенная установка
4 монтажных отв. М4
Не менее
100
Не менее 500
Не менее 200
(Зона
обслуживания)
(Зона обслуживания)
(Зона обслуживания)
(Зона обслуживания)
Не менее 200
(Зона обслуживания)
(Шаг болта для
подвешивания)
Прим. 2
Поз. Наименование детали Описание
1
Порт подсоединения штуцера трубы
жидкого хладагента
С развальцовкой ∅9,5
2
Порт подсоединения штуцера трубы
газообразного хладагента
С развальцовкой ∅15,9
3 Блок с электрооборудованием
4 Болт для подвешивания
5
Порт электрических подсоединений (подсоединение
внутреннего блока)
6
Порт электрических подсоединений
(электропитание • заземление)
7
Порт электрических подсоединений (передача сигнала (VRV) •
термистор трубопровода газообразного хладагента)
П
РИМЕЧАНИЯ
1. При монтаже электрических соединений
убедитесь, что порт для подключения
находится внизу.
2. Обеспечьте пространство, необходимое для
затяжки накидных гаек.
УСТАНОВОЧНЫЙ ЧЕРТЕЖ
(Для настенной установки)
Tech Catalogue 2007.indb 171Tech Catalogue 2007.indb 171 17.05.2007 15:44:4517.05.2007 15:44:45
