SiU30-408 Сбор и считывание данных в программе проверки
Программа проверки, тип 3, прикладная версия 157
Способ проверки с помощью автофильтра
При сборе данных в течение длительного периода, одна-две недели, для проверки
периодического возникновения неисправностей, объем данных становится очень
большим, что приводит к увеличению времени проверки данных.
Автофильтр позволяет точную проверку данных, что экономит время выполнения
проверки.

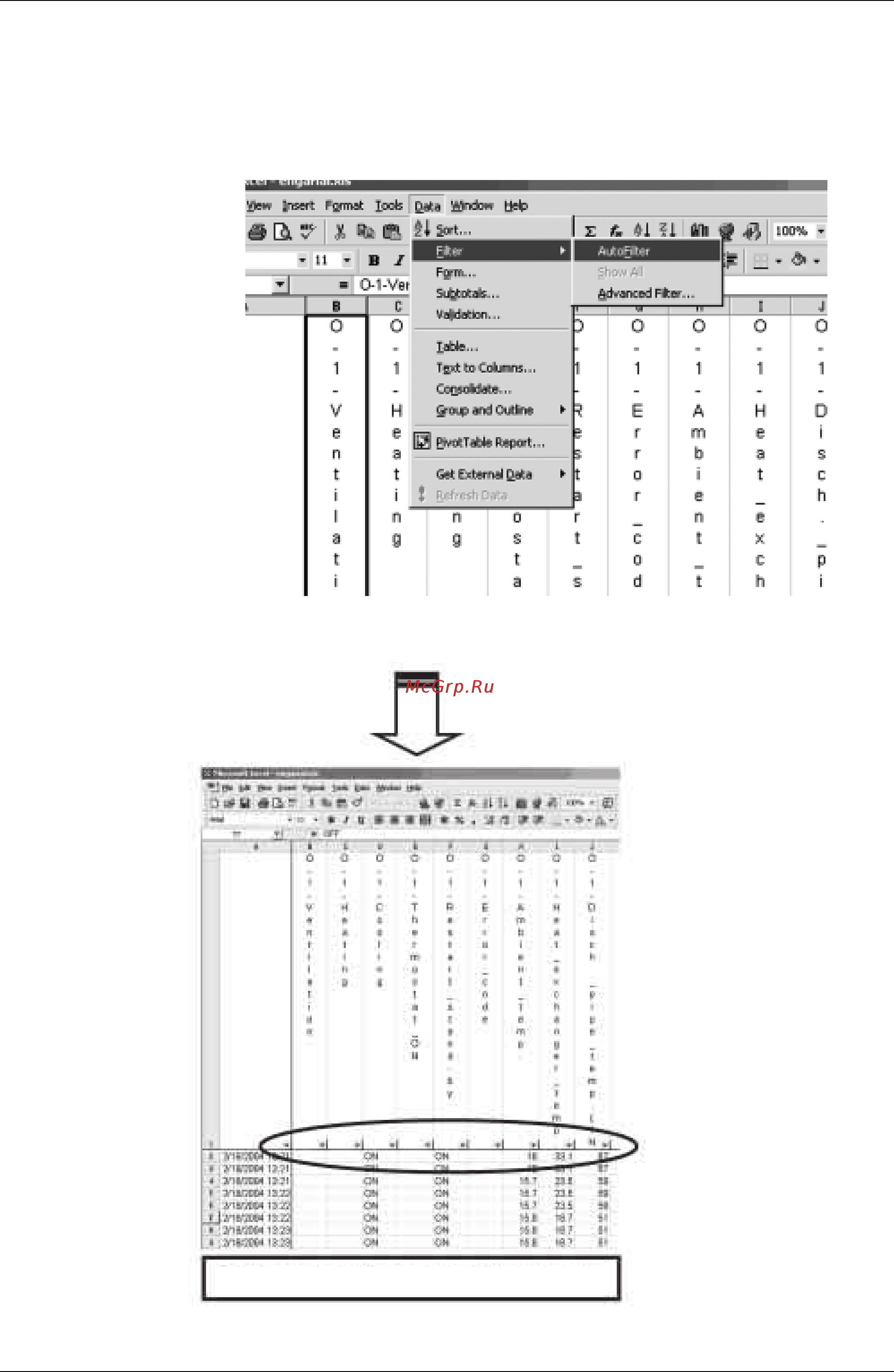

Щелкнуть элемент меню “Data” (“Данные”), выделить “Filter” (“Фильтр”), затем “Auto filter”
(“Автофильтр”).
Элементы первой строки изменяются, как показано выше.
