SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 211

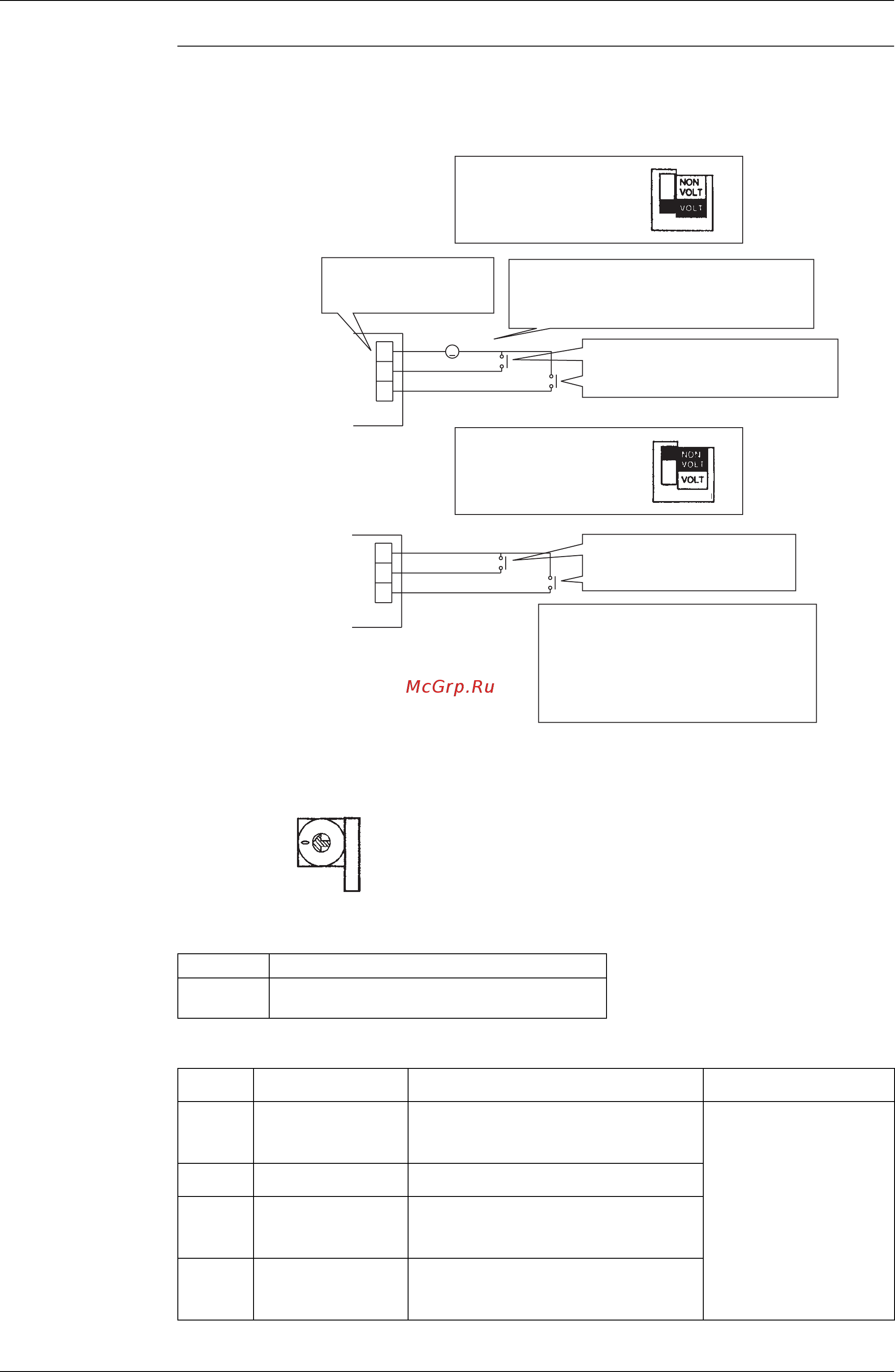

Монтаж проводки к
внешнему пульту
управления
(напр., монитору
централизованного
управления)
1. Вход для дистанционного управления (работа)
В зависимости от того, как установлен селекторный переключатель ВХОД:
“Напряжение” или “Нулевое напряжение”, подсоединить провода в соответствии
с приведенной ниже процедурой.
2. Установка селекторного переключателя РЕЖИМА УПРАВЛЕНИЯ (RS1)
Пользуйтесь селекторным переключателем РЕЖИМ УПРАВЛЕНИЯ (RS1) на
адаптере PCB для выбора и установки режима управления через вход A или B.
1 Для использования только
индивидуального вывода:
2 Для работы с нормальным входом A
Позиция Функция
0 Индивидуальный вывод
(вход игнорируется)
12 - 24 В пост.т.
G
BC
B2
B1
BC
B2
B1
Вход B
Вход A
Вход B
Вход A
Установить переключатель
ВХОД (SS1) в "НАПРЯЖЕНИЕ".
(Заводская установка:
"НАПРЯЖЕНИЕ")
Для входа в режиме
"НАПРЯЖЕНИЕ":
Подсоединить вход управления
на общей стороне.
(Полярность отсутствует)
Использовать внешний источник питания 12 - 24 В пост. т.
На отдельный контакт требуется входной ток около 10-мА.
Обращайте внимание на мощность источника питания.
Пользуйтесь контактами для микротока. (Пользуйтесь
контактами с минимальной применимой нагрузкой
12 В пост.т и 1 мА или меньше.)
Установить переключатель
ВХОД (SS1) в "НУЛЕВОЕ
НАПРЯЖЕНИЕ".
Для входа в режиме
"НУЛЕВОЕ
НАПРЯЖЕНИЕ"
Пользуйтесь контактами для микротока.
(Пользуйтесь контактами с минимальной
применимой нагрузкой 12 В пост.т и 1 мА
или меньше.)
(Технические характеристики проводки)
Типы проводов...Провод в метал. оплетке
Сечение провода ...0,18 - 1,25 мм
2
Общая длина проводов…максимум 150 м
<Предостережение>
Чтобы не допустить сбоев, эта проводка должна
находиться на расстоянии от линий электропитания.
Адаптер PCB
KRP2A61, 62, 51, 52
Адаптер PCB
KRP2A61, 62, 51, 52
ПЕРЕКЛЮЧЕНИЕ
ПЕРЕКЛЮЧЕНИЕ
Заводская
установка:
положение "0"
РЕЖИМ УПРАВЛЕНИЯ
RS1
Позиция Функция Содержание, когда вход A ВКЛ
Содержание, когда
вход A ВЫКЛ
1
Пульт
дистанционного
управления
запрещен
Работа (Пульт дистанционного
управления запрещен постоянно.)
Остановка + Пульт
дистанционного
управления запрещен
2
Централизованный
приоритет
Работа + пульт дистанционного
управления разрешен
3
Остановка с пульта
дистанционного
управления
разрешена
Работа + Разрешена только остановка
спульта дистанционного управления
(Работа с пульта дистанционного
управления невозможна.)
4
Пульт
дистанционного
управления
разрешен/останов
Разрешен только пульт
дистанционного управления
(Работа с пульта дистанционного
управления невозможна.)
