Рекомендації щодо монтажу
• Для того, щоб працювати під витяжкою було вільно і зручно, рекомендовано дотримува-
тись відстані до електричних конфорок мін. 550-650 мм та до газових поверхонь 650-750 мм;
• При виборі монтажної висоти враховуйте зріст користувачів. їм повинно бути зручно пра-
цювати біля варильної поверхні та управляти витяжкою;
• Візьміть до уваги, що із збільшенням відстані до варильної поверхні погіршується погли-
нання випаровувань;
• Для оптимального всмоктування кухонних випаровувань, потрібно врахувати, щоб по-
верхня витяжки співпадала з поверхнею варильної поверхні. Витяжка повинна монтува-
тись посередині варильної поверхні, не з боку;
• Місце монтажу повинно бути легкодоступним. У випадку потреби сервісного обслугову-
вання витяжка має бути доступною для ремонтних робіт та демонтажу. Зверніть увагу на
розташування полиць, шаф, елементів декору поблизу витяжки.

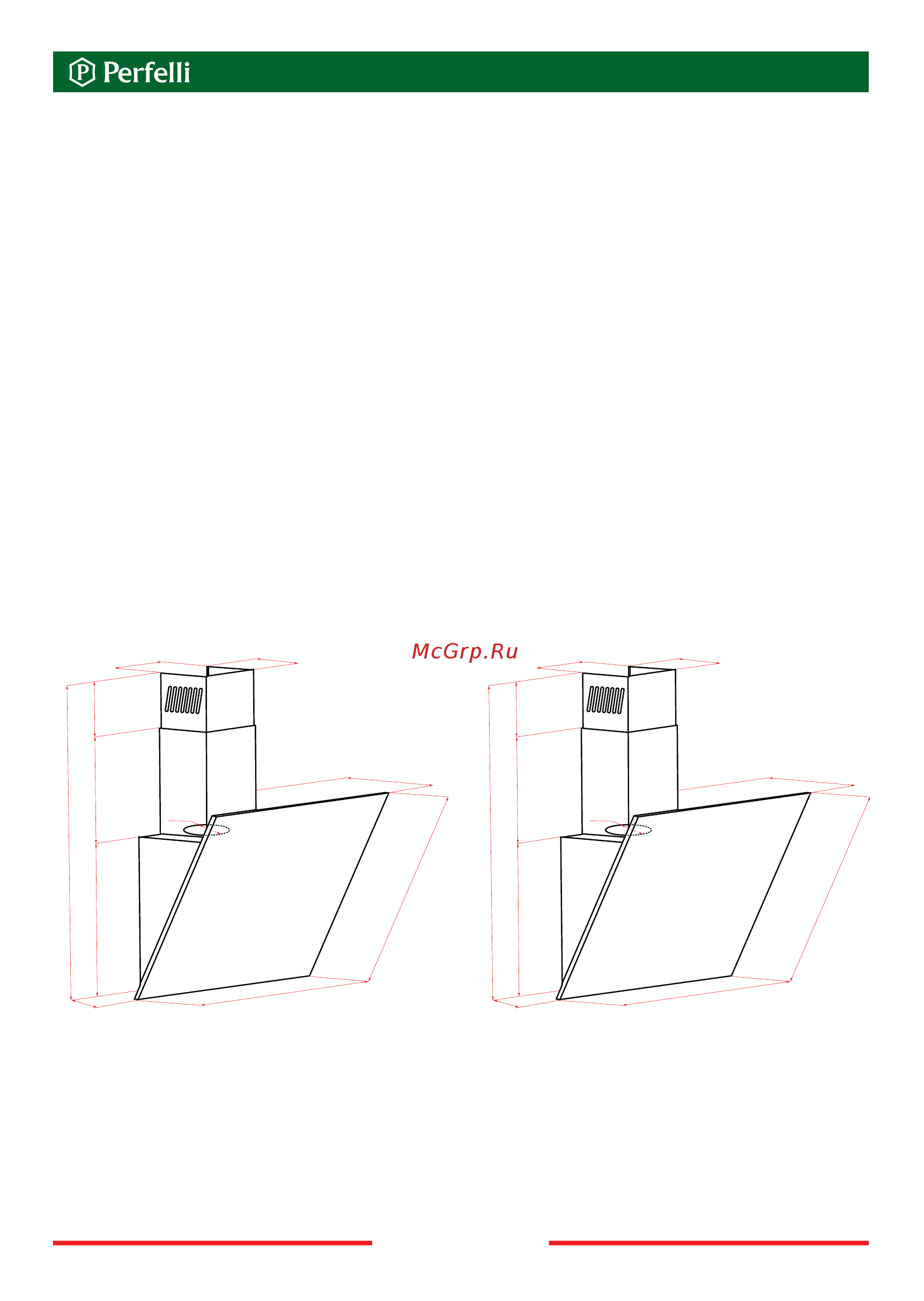

Нижче наведена монтажна схема для моделей DNS 6642 LED та DNS 6842 LED.
7. МОНТАЖ. ВСТАНОВЛЕННЯ
2
0
6
164
320
min. 105
max. 300
3
50
min.
7
75 - max. 970
1
5
0
600
37
0
350
Ø1
5
0
2
0
6
164
320
min. 105
max. 300
3
50
min.
7
75 - max. 970
1
8
0
600
36
0
385
Ø1
5
0
DNS 6642 LED DNS 6842 LED
www.perfelli.ua
13
