Рекомендації щодо монтажу
• Для того, щоб працювати під витяжкою було вільно і зручно, рекомендовано дотримува-
тись відстані до електричних конфорок мін. 550-650 мм та до газових поверхонь 650-750 мм;
• При виборі монтажної висоти враховуйте зріст користувачів. їм повинно бути зручно пра-
цювати біля варильної поверхні та управляти витяжкою;
• Візьміть до уваги, що із збільшенням відстані до варильної поверхні погіршується погли-
нання випаровувань;
• Для оптимального всмоктування кухонних випаровувань, потрібно врахувати, щоб по-
верхня витяжки співпадала з поверхнею варильної поверхні. Витяжка повинна монтува-
тись посередині варильної поверхні, не з боку;
• Місце монтажу повинно бути легкодоступним. У випадку потреби сервісного обслугову-
вання витяжка має бути доступною для ремонтних робіт та демонтажу. Зверніть увагу на
розташування полиць, шаф, елементів декору поблизу витяжки.

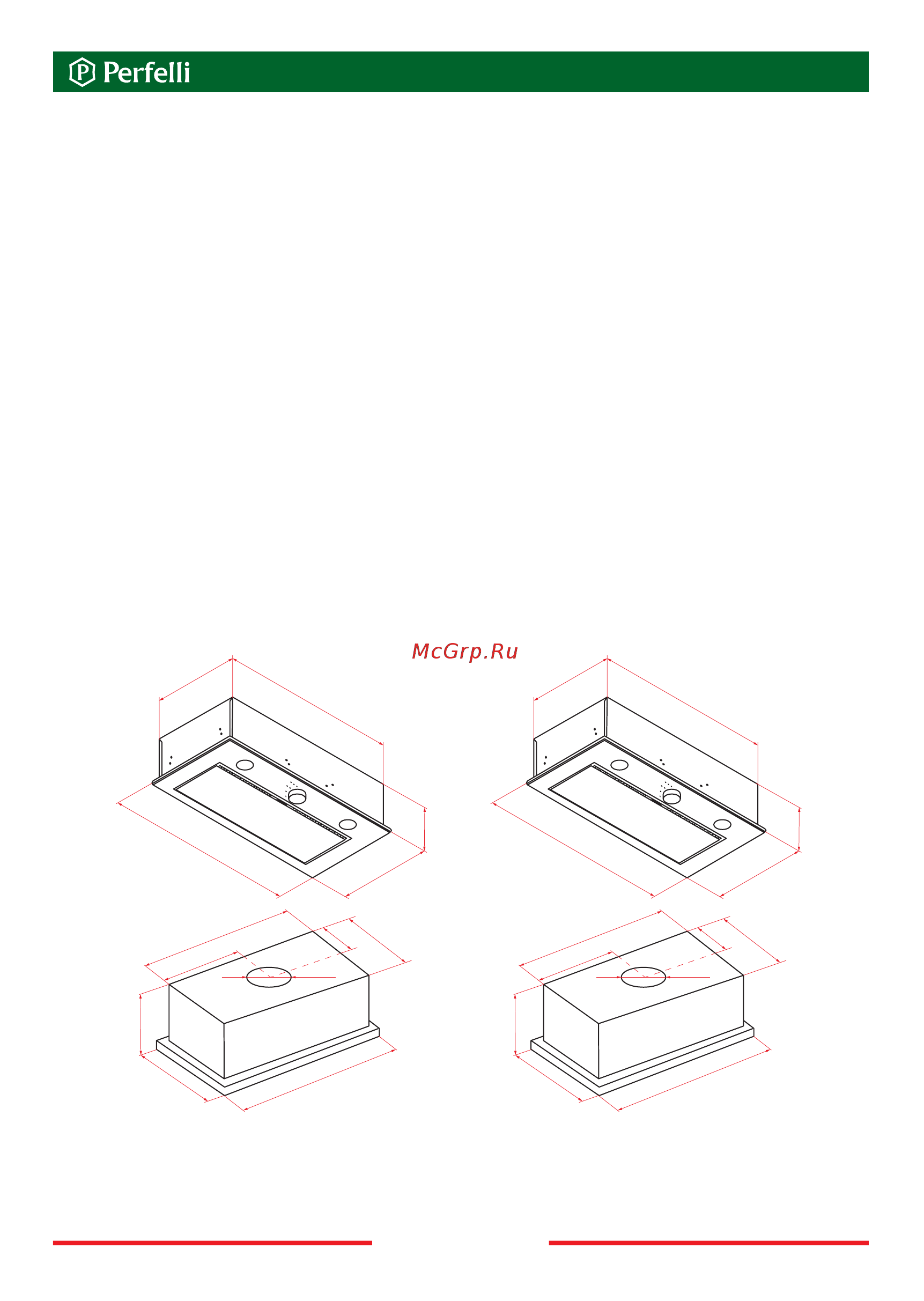

Нижче наведені монтажні схеми для моделей BI 6672 LED та BI 6872 LED.
7. МОНТАЖ. ВСТАНОВЛЕННЯ
BI 6672 LED BI 6872 LED
290
1
0
3
271
596
28
1
562
1
81
Ø150
2
71
56
2
18
1
290
5
96
290
1
0
3
271
596
28
1
562
2
63
Ø150
2
71
56
2
26
3
290
5
96
www.perfelli.ua
13
