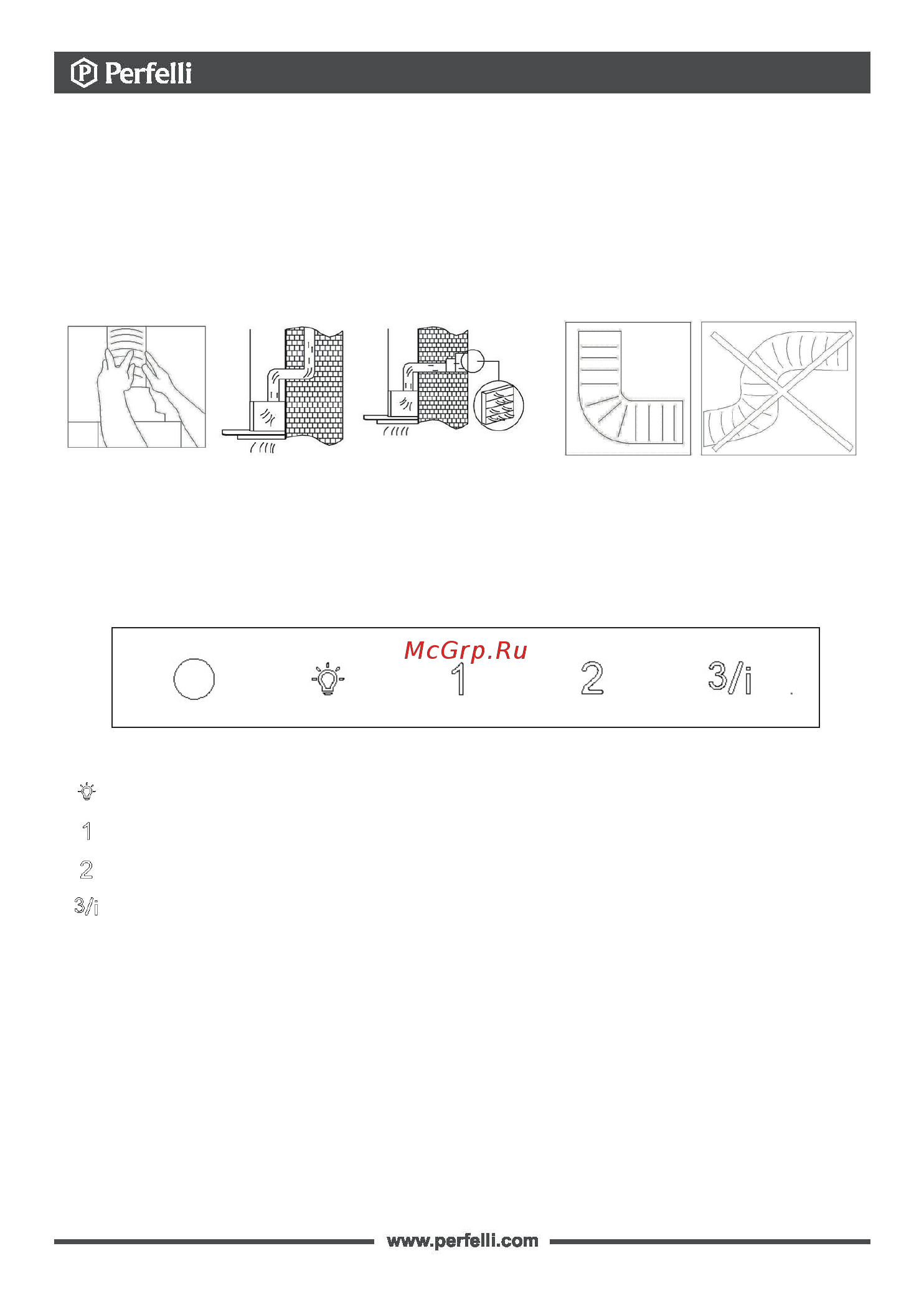

- Используйте воздуховод диаметром 120-150 мм.
- Соедините воздуховод с адаптером вытяжки. Выведите другой конец воздуховода в
вентиляционную шахту (рис. 10). Убедитесь в отсутствии щелей в соединениях.
Поскольку дополнительные изгибы и локти воздуховода приводят к уменьшению по
-
тока воздуха и сносу прибора, следует максимально их избегать (рис. 11).
4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
5. ПАНЕЛЬ УПРАВЛЕНИЯ
Рис. 10 Рис. 11
Рис. 12 (а)
Вытяжка DNS 67123 B 1100 LED Strip оснащена сенсорным управлением без
дисплея (рис. 12 (а)).
- Кнопка разрешает включить/выключить освещение.
- Кнопка включения первого уровня вентиляции.
- Кнопка включения второго уровня вентиляции.
- Кнопка включения третьего уровня вентиляции. Повторное нажатие кнопки
включит четвертый уровень вентиляции на сем минут, после этого уровень вентиля
-
ции вернется к третьему.
Для включения таймера на 15 минут нажмите и держите кнопку любого из уровней
вентиляции на продолжении 1-2 секунд. Таймер выключается автоматически.
Для выключения прибора необходимо повторно нажать на кнопку уровня вентиляции,
на котором работает вытяжка.
18
