4. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
3. ОПИС ПРИЛАДУ

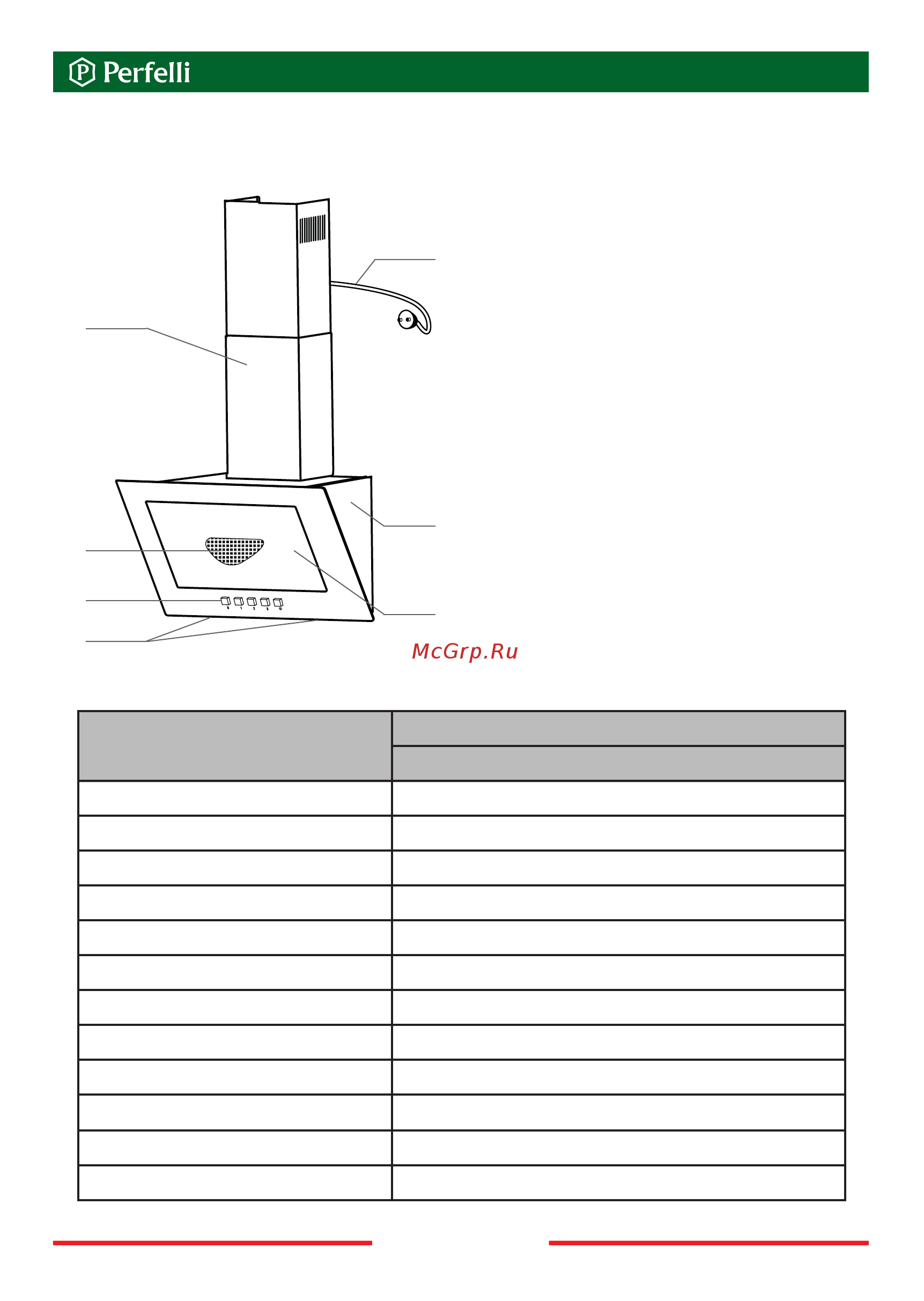

Конструкція витяжки:
1 - Корпус
2 - Декоративна скляна панель
3 - Кнопки перемикання швидкостей
4 - Кабель живлення з вилкою
5 - Лампи освітлення
6 - Алюмінієвий фільтр
7 - Декоративний короб
7
3
6
5
4
1
2
Показник
Модель
DN 613
Напруга мережі, В
220-240
Частота, Гц
50-60
Тип управління
Механічне кнопкове
Потужність двигуна, Вт
1х120
Загальна потужність, Вт
126
Продуктивність витяжки, м
3
/год
900
Рівень шуму, дБ
45-62
Освітлення, Вт
LED 2х3
Розміри приладу (ШхГхВ), мм
600х310х970
Діаметр повітропроводу, мм
120
Режими експлуатації
Відведення повітря / рециркуляція
Кількість швидкостей
3
www.perfelli.ua
9
