Рекомендації щодо монтажу
• Для того, щоб працювати під витяжкою було вільно і зручно, рекомендовано дотримува-
тись відстані до електричних конфорок мін. 550-650 мм та до газових поверхонь 650-750 мм;
• При виборі монтажної висоти враховуйте зріст користувачів. їм повинно бути зручно пра-
цювати біля варильної поверхні та управляти витяжкою;
• Візьміть до уваги, що із збільшенням відстані до варильної поверхні погіршується погли-
нання випаровувань;
• Для оптимального всмоктування кухонних випаровувань, потрібно врахувати, щоб по-
верхня витяжки співпадала з поверхнею варильної поверхні. Витяжка повинна монтува-
тись посередині варильної поверхні, не з боку;
• Місце монтажу повинно бути легкодоступним. У випадку потреби сервісного обслугову-
вання витяжка має бути доступною для ремонтних робіт та демонтажу. Зверніть увагу на
розташування полиць, шаф, елементів декору поблизу витяжки.

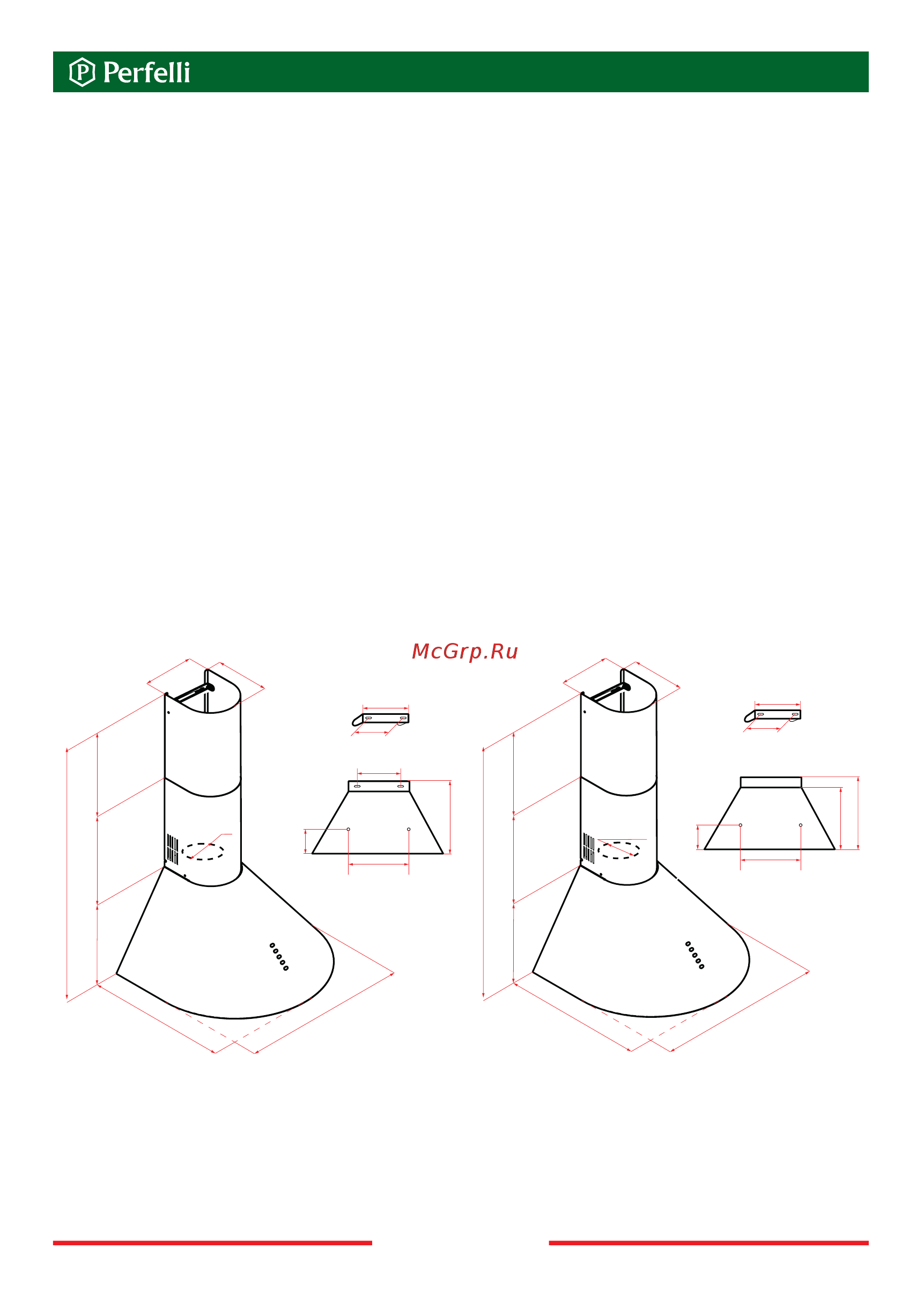

Нижче наведена монтажна схема для моделі KR 5412 LED, KR 6412 LED.
7. МОНТАЖ. ВСТАНОВЛЕННЯ
5
0
5
min. 580 - max. 910
250
325 335
500
1
3
5
1
4
5
Ø
1
2
0
60
130
12
0
127
250
250
5
1
0
min. 610 - max. 950
290
325 335
600
1
8
5
1
9
0
80
180
160
240
Ø1
5
0
-
12
0
310
290
KR 5412 LED KR 6412 LED
www.perfelli.ua
13
