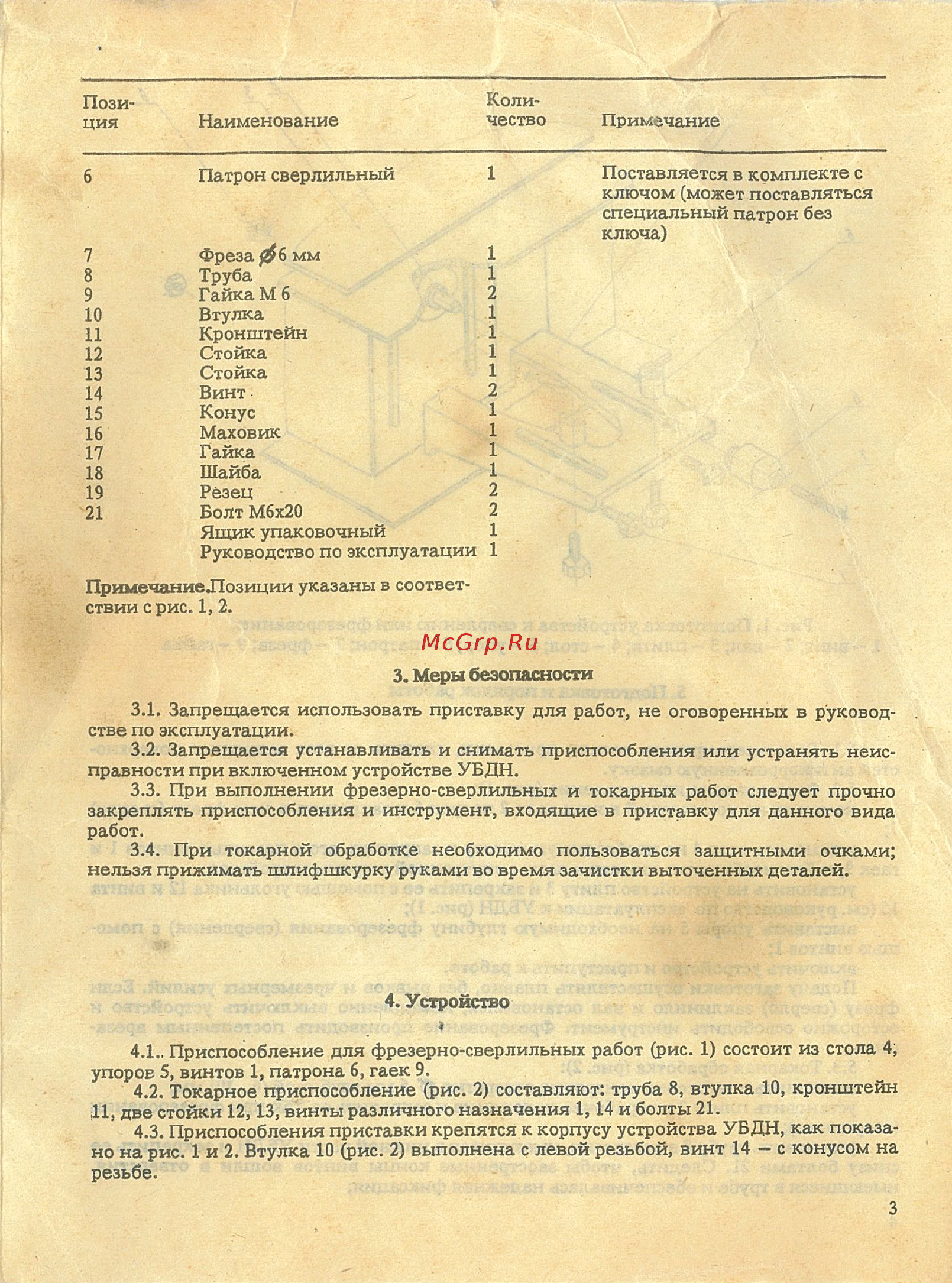

Пози ция Наименование Коли чество 6 Патрон сверлильный 1 7 8 9 10 11 12 13 14 15 16 17 18 19 21 Фреза 6 мм Труба Гайка М 6 Втулка Кронштейн Стойка Стойка Винт Конус Маховик Гайка Шайба Резец Болт М6х20 Ящик упаковочный Руководство по эксплуатации 1 1 2 1 1 1 1 2 1 1 1 1 2 2 1 1 Примечание Поставляется в комплекте с ключом может поставляться специальный патрон без ключа ПримечаниеЛозиции указаны в соответ ствии с рис 1 2 3 Меры безопасности 3 1 Запрещается использовать приставку для работ не оговоренных в руковод стве по эксплуатации 3 2 Запрещается устанавливать и снимать приспособления или устранять неис правности при включенном устройстве УБДН 3 3 При выполнении фрезерно сверлильных и токарных работ следует прочно закреплять приспособления и инструмент входящие в приставку для данного вида работ 3 4 При токарной обработке необходимо пользоваться защитными очками нельзя прижимать шлифшкурку руками во время зачистки выточенных деталей 4 Устройство 4 1 Приспособление для фрезерно сверлильных работ рис 1 состоит из стола 4 упоров 5 винтов 1 патрона 6 гаек 9 4 2 Токарное приспособление рис 2 составляют труба 8 втулка 10 кронштейн 11 две стойки 12 13 винты различного назначения 1 14 и болты 21 4 3 Приспособления приставки крепятся к корпусу устройства УБДН как показа но на рис 1 и 2 Втулка 10 рис 2 выполнена с левой резьбой винт 14 с конусом на резьбе 3
