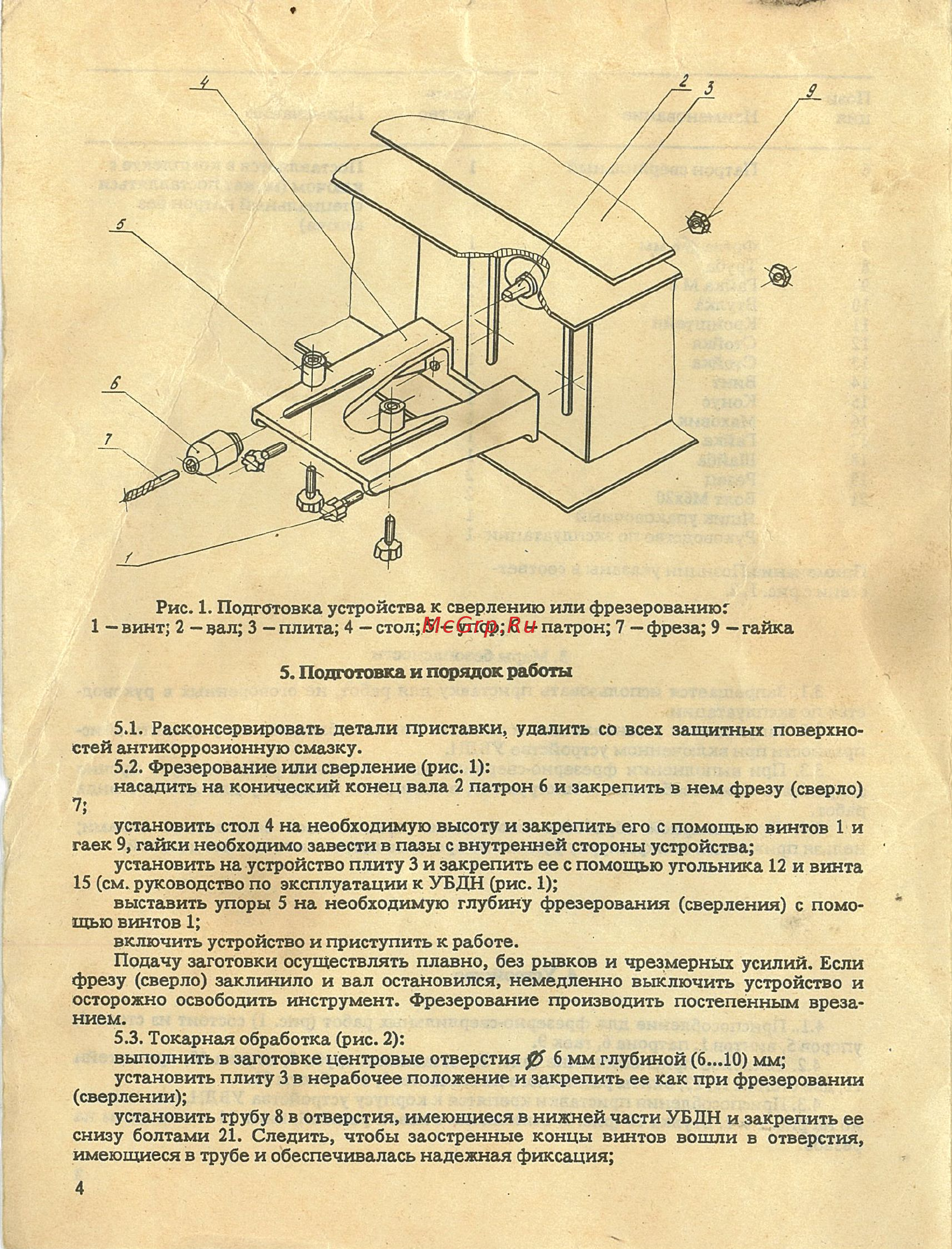

Рис 1 Подготовка устройства к сверлению или фрезерованию 1 винт 2 вал 3 плита 4 стол 5 упор 6 патрон 7 фреза 9 гайка 5 Подготовка и порядок работы 5 1 Расконсервировать детали приставки удалить со всех защитных поверхно стей антикоррозионную смазку 5 2 Фрезерование или сверление рис 1 насадить на конический конец вала 2 патрон 6 и закрепить в нем фрезу сверло 7 установить стол 4 на необходимую высоту и закрепить его с помощью винтов 1 и гаек 9 гайки необходимо завести в пазы с внутренней стороны устройства установить на устройство плиту 3 и закрепить ее с помощью угольника 12 и винта 15 см руководство по эксплуатации к УБДН рис 1 выставить упоры 5 на необходимую глубину фрезерования сверления с помо щью винтов 1 включить устройство и приступить к работе Подачу заготовки осуществлять плавно без рывков и чрезмерных усилий Если фрезу сверло заклинило и вал остановился немедленно выключить устройство и осторожно освободить инструмент Фрезерование производить постепенным вреза нием 5 3 Токарная обработка рис 2 выполнить в заготовке центровые отверстия 0 6 мм глубиной 6 10 мм установить плиту 3 в нерабочее положение и закрепить ее как при фрезеровании сверлении установить трубу 8 в отверстия имеющиеся в нижней части УБДН и закрепить ее снизу болтами 21 Следить чтобы заостренные концы винтов вошли в отверстия имеющиеся в трубе и обеспечивалась надежная фиксация 4
