Package Content:
ANT-OM5A x 1
When you open the package, you will nd the ANT-OM5A, if
anything miss, please contact with your dealer.

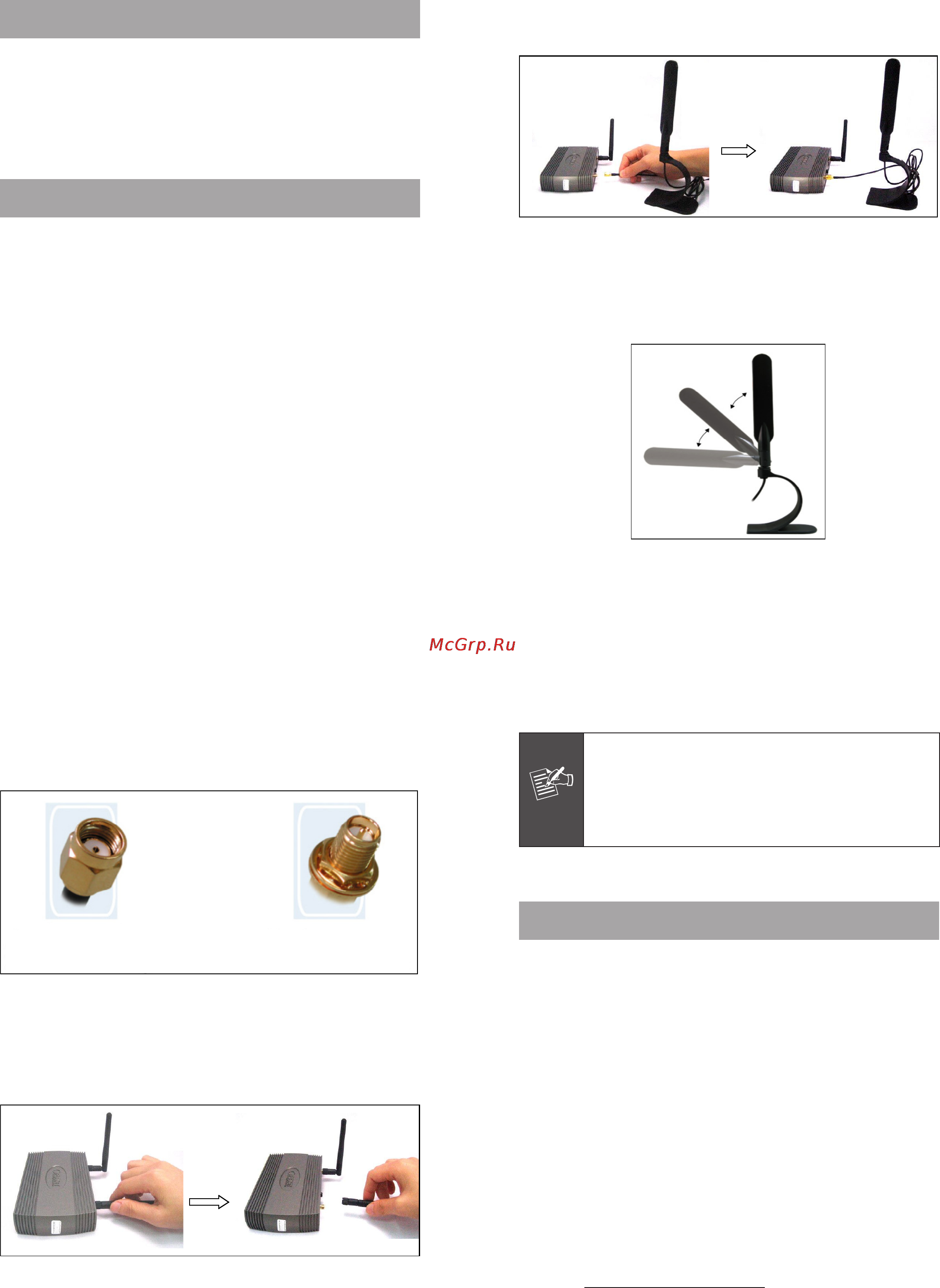

Installation Steps:
1. Please remove the Antenna from package box and check
the appropriate location with at surface for installation.
2. Please make sure the cable is no tangled before installa
-
tion.
3. Be carefully replacing existing Antenna with ANT-OM5A
from Access Point/Router device; please see the Figure 1,
2, 3 for installation procedure.
Check the connector mating between Antenna and your
device if your connector isn’t the same as shown in Figure1.
Antenna connector
Reverse SMA Plug
Device connector
Reverse SMA Jack
Figure1
Remove existing Antenna
Figure 2
Install ANT-OM5A
Figure 3
4. Adjust the Antenna direction for appropriate performance.
(Figure 4)
Figure 4
Note
1. The Antenna performance is related to
different environments or applications.
2. Affect Antenna performance when the
Antenna is behind the Cabinets or Office
equipments.
Specications:
ó Frequency: 2.4G / 5GHz
ó Gain: 3dBi@2.4GHz, 5dBi@5GHz
ó VSWR: <= 2.0
ó Connector: RP-SMA Plug
ó Wave impedance: 50 ohm
ó Beamwidth Degree:
Horz. : 360 degree
Vert. : 45 degree @2.4GHz ; 25 degree @5GHz
ó Dimensions: 80 x 50 x 220 mm
ó Weight: 46g
ó Operating Temp: -20°C~65°C
PLANET Technology Corporation
Website: http://www.planet.com.tw
Technical Service: support@planet.com.tw
