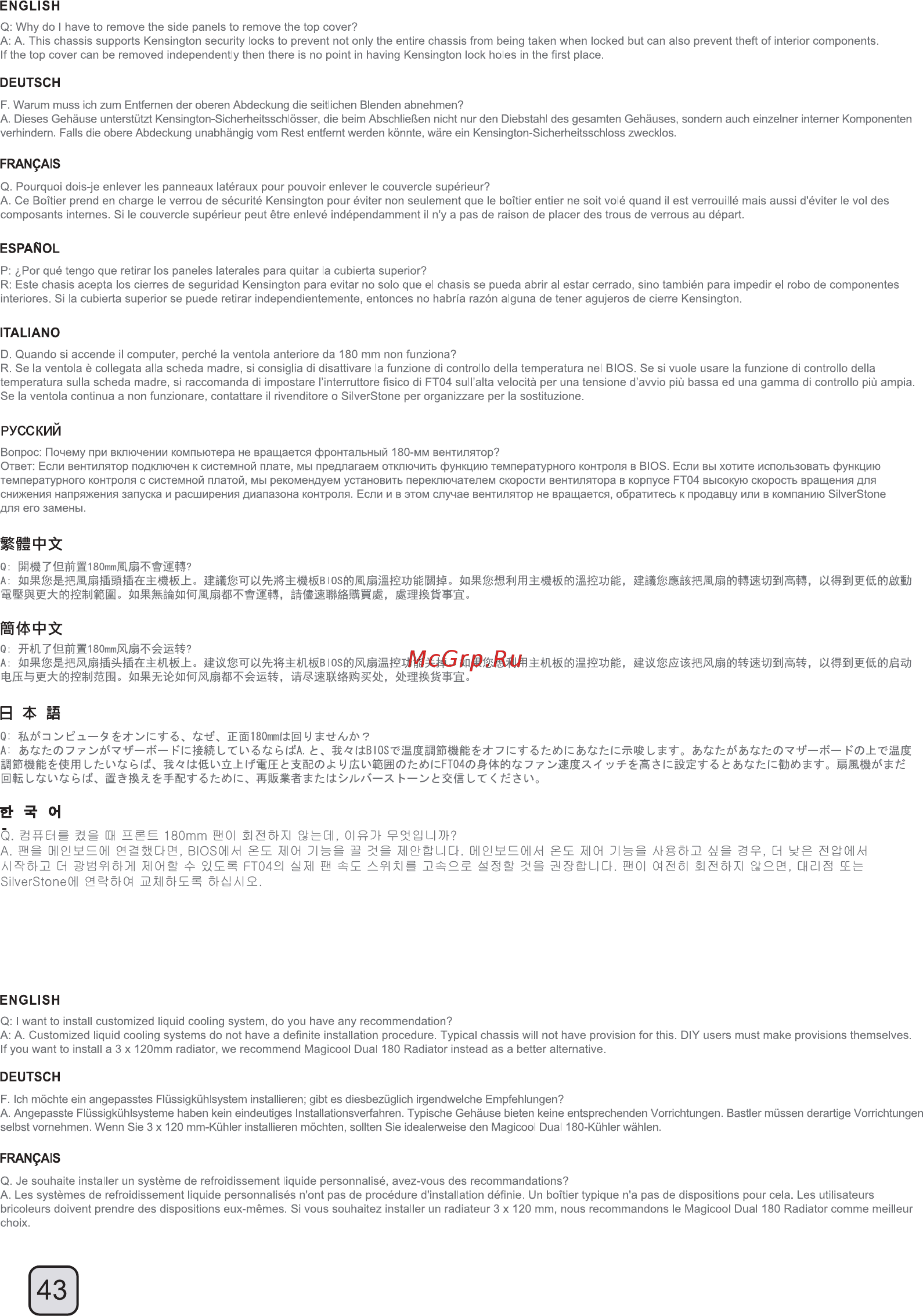

SilverStone RV03 [44/48] Manual_ft04 c207 v1 p43
![SilverStone FT04 [44/48] Manual_ft04 c207 v1 p43](/views2/1713323/page44/bg2c.png)
Содержание
- Fortress series 1
- Manual_ft04 c207 v1 封面 1
- Installation and system optimization guide 2
- Manual_ft04 c207 v1 p1 2
- Fortress serie 3
- Manual_ft04 c207 v1 p2 3
- Setting the thermodynamic benchmark 3
- Manual_ft04 c207 v1 p3 4
- Manual_ft04 c207 v1 p4 5
- Lnstallation guide 6
- Manual_ft04 c207 v1 p5 6
- Lnstallation guide 7
- Manual_ft04 c207 v1 p6 7
- Lnstallation guide 8
- Manual_ft04 c207 v1 p7 8
- Lnstallation guide 9
- Manual_ft04 c207 v1 p8 9
- Lnstallation guide 10
- Manual_ft04 c207 v1 p9 10
- Lnstallation guide 11
- Manual_ft04 c207 v1 p10 11
- Lnstallation guide 12
- Manual_ft04 c207 v1 p11 12
- Lnstallation guide 13
- Manual_ft04 c207 v1 p12 13
- Lnstallation guide 14
- Manual_ft04 c207 v1 p13 14
- Lnstallation guide 15
- Manual_ft04 c207 v1 p14 15
- Lnstallation guide 16
- Manual_ft04 c207 v1 p15 16
- Lnstallation guide 17
- Manual_ft04 c207 v1 p16 17
- 1 front panel connector installation 18
- Connector definition 18
- Manual_ft04 c207 v1 p17 18
- Connector definition 19
- Manual_ft04 c207 v1 p18 19
- Front i o connector guide 20
- Manual_ft04 c207 v1 p19 20
- Component size limitations 21
- Manual_ft04 c207 v1 p20 21
- 2 power supply and optical drive limitation 22
- A b 1 b 2 22
- Component size limitations 22
- Manual_ft04 c207 v1 p21 22
- 3 graphics card expansion card length limitation 23
- Component size limitations 23
- Das ft04 nimmt bis zu 338 mm lange grafikkarten auf 23
- Ft04 can support 13 338mm consumer level graphics cards 23
- Ft04 può supportare schede grafiche con una lunghezza massima di 13 3 338mm 23
- Ft04 поддерживает графические карты потребительского уровня размером 13 3 дюйма 338 мм 23
- Ft04は13 インチ 338mm の市販グラフィックカードをサポートできます 23
- Ft04支持到pcie规格定义的上限长度为13 带把手的显示卡 如果您还是有安装不下的显示卡 请与我们联系 并告知我们显示卡的厂牌与型号 由我们协助您后续安装事宜 23
- Ft04支援到pcie規格定義的上限長度為13 帶把手的顯示卡 如果您還是有安裝不下的顯示卡 請與我們聯繫 並告知我們顯示卡的廠牌與型號 由我們協助您後續安裝事宜 23
- Ft04은 최대 13 338mm 의 그래픽 카드를 지원합니다 23
- La ft04 puede aceptar tarjetas gráficas de hasta 13 3 338mm 23
- Le ft04 est compatible avec les cartes graphiques de 13 ou 338 mm 23
- Manual_ft04 c207 v1 p22 23
- Component size limitations 24
- Manual_ft04 c207 v1 p23 24
- Manual_ft04 c207 v1 p24 25
- A 1 a 2 a 5 a 6 a 3 a 4 26
- Cpu and graphic card supporter 26
- Manual_ft04 c207 v1 p25 26
- A cpu cooler supporter 1 케이스를 옆으로 놓은 후에 평평하게 놓여 있는지 확인합니다 2 cpu 서포터는 가장 많이 쓰이는 위치에 이미 장착되어 있습니다 가운데 있는 나사를 풀어 늘릴 수 있습니다 3 서포터의 위치가 적절하지 않다면 왼쪽과 오른쪽에 있는 두개의 나사를 더 풀어 서포터를 움직입니다 적절한 위치를 찾은 후 나사로 고정시킵니다 4 서포터 암을 움직여 설치된 cpu 쿨러에 닿도록 하고 중간 나사를 조여 고정시킵니다 5 케이스를 바로 세운 후 cpu 쿨러가 서포터에 자연스럽게 닿도록 합니다 6 서포터 사용 권장 범위 메인보드 끝 13mm에서 안쪽을 45mm 까지 대부분의 120mm 팬 방식의 타워형태 cpu쿨러와 호환됨 b graphic card supporter 1 케이스를 옆으로 놓은 후에 평평하게 놓여 있는지 확인합니다 2 섀시에 vga 지지대를 설치하고 그래픽 카드에 있는 전원 커넥터를 방해하지 않도록 조정하십시오 3 설치된 슬롯에 따라 vga 지지대에 클립을 설치하십시오 참고 2개 이상의 그래픽 카드가 설치된 경우 클립이 인접한 2개의 그래픽 사이에 들어가지 못할 수 있기 때문에 2개의 그래픽 카드를 서로 인접하게 설치하지 마십시오 27
- Manual_ft04 c207 v1 p26 27
- Manual_ft04 c207 v1 p27 28
- Optimal thermal performance layout 28
- 만약 타워 스타일의 cpu 쿨러를 사용한다면 cpu 팬이 후방으로 향하도록 하여 ft04의 전체적인 공기흐름과 잘 조화되도록 합니다 28
- 3 tips for cable management 29
- Manual_ft04 c207 v1 p28 29
- Optimal thermal performance layout 29
- 그래픽 카드를 선택할때 슬롯 후면으로 팬의 바람 방향이 슬롯 후면 쪽으로 되어 있는 제품을 선택하기를 바랍니다 이런 그래픽 카드를 선택해야 ft04의 공기흐름에 맞추어 최대의 냉각 성능을 발휘 할 수 있습니다 29
- 다음 다이어그램을 참조하십시오 a 메인보드 트레이 뒷면에는 다수의 케이블 타이 브릿지가 존재하며 케이블 정리하는데 용이 합니다 29
- 3 tips for cable management 30
- B 그림에는 개구부가 어떠한 케이블을 위해 설계되었는지 나와 있습니다 c 메인보드 트레이 전면 가장자리와 왼쪽 사이드 패널 사이의 간격은 10mm 정도 있습니다 5 5 드라이브 트레이와 상부 커버의 간격도 약 10mm 정도 있습니다 이 간격들은 케이스 구조보강을 위한 공간이며 케이블 정리를 위한 공간이 아니므로 사용할 경우 손상이 발생할 수 있으므로 이 작은 간격에 케이블을 통과시키거나 정리하는 공간을 사용하지 않기를 권장합니다 30
- Manual_ft04 c207 v1 p29 30
- Optimal thermal performance layout 30
- 3 tips for cable management 31
- 4 fan speed adjustment 31
- D 여러 개의 드라이블가 설치된 경우 cp06을 사용하여 케이블 라우팅을 간편하게 할 것을 권장합니다 31
- Ft04의 air penetrator 팬은 600rpm 900rpm 또는 1200rpm으로 속도를 조정할 수 있습니다 저소음 또는 성능 용도에 맞출 수 있도록 여러 속도가 설계된 것입니다 180mm 팬 스위치 가이드 l 은 저속 상태를 가리키고 중간 속도 상태는 중간 위치에 놓이고 h 는 고속 상태를 가리킵니다 31
- Manual_ft04 c207 v1 p30 31
- Optimal thermal performance layout 31
- 1 fan filter removal guide 32
- 5 fan replacement 32
- Manual_ft04 c207 v1 p31 32
- Optimal thermal performance layout 32
- Silverstone에서는 팬을 업그레이드나 교체를 위해 별도로 구매 가능한 3가지 종류의 180mm팬을 제공합니다 32
- Upgrade and maintenance 32
- 2 cleaning the fan filter 33
- Ft04의 양압 디자인은 케이스 내부에 먼지가 싸이는 것을 방지 하기 위한 효과적인 디자인입니다 작은 분진이나 먼지는 케이스 내부에 있는필터에 시간에 따라 쌓이게 됩니다 ft04의 우수한 냉각 성능을 계속 유지하기 위헤서 매 3개월 혹은 6개월 사용환경에 따라 마다 필터 청소를권장합니다 다음의 필터 제거 과정을 참고하세요 33
- Manual_ft04 c207 v1 p32 33
- Upgrade and maintenance 33
- Manual_ft04 c207 v1 p33 34
- Ft04는 공기 흐름 비가 매우 높은 미세한 공기 필터를 사용합니다 이 필터는 이전 세대의 나일론 필터와 비교할 때 여과 성능은 동일하지만 공기 흐름 비는 65 에서 90 로 증가했습니다 그러나 미세한 필터는 내구성이 그만큼 좋지 않기 때문에 필터 청소 시 다음과 같은 주의사항에 유의하십시오 청소 방법 1 부드러운 솔을 사용한 청소 팬 필터는 부드러운 솔을 사용하여 청소할 수 있습니다 필터를 손상시키는 철로 된 솔은 사용하지 마십시오 팬 필터를 청소할 때는 불필요한 먼지를 들이마시지 않도록 마스크를 착용하는 게 좋습니다 2 진공 청소기를 사용한 청소 팬 필터를 분리하는 게 어려운 경우 진공 청소기를 사용하여 청소하는 게 가장 좋은 방법입니다 진공 청소기가 팬 블레이드를 손상시키지 않도록 하려면 청소하기 전에 이를 고정하십시오 3 물을 사용한 청소 물로 헹구는 것이 팬 필터를 가장 깨끗하게 청소하는 방법입니다 팬 필터를 물로 헹군 다음에는 직사 광선을 피해 통풍이 잘 되는 장소에서 필터를 말리십시오 드라이어 오븐 또는 전자 렌지 등을 사용하여 팬 필터를 말리지 마십시오 그럴 경우 팬 필터가 손상됩니다 말리는 데 시간이 너무 오래 걸린다고 생각되면 팬 필터 세트 하나를 여분으로 준비해두는 게 좋습니다 팬 필터가 완전히 마르기 전에 제자리에 도로 장착하지 마십시오 그럴 경우 단락이 발생하거나 다른 컴퓨터 구성부품을 손상시킬 수 있습니다 참고 팬 필터 소재는 매우 얇습니다 벨크로 재질은 팬 필터를 손상시키므로 팬 필터 가까이 두지 마십시오 추가 팬 필터 구입 팬 필터가 분실 또는 손상되어 소매로 팬 필터를 구입하거나 단순히 여분으로 구입하려는 경우 당사의 웹사이트에서 가까운 판매점을 검색할 수 있습니다 http www silverstonetek com wheretobuy_all php 35
- Manual_ft04 c207 v1 p34 35
- 2 clearcmos 36
- 3 hot swap 36
- Ft04는 sst clearcmos 설치는 아래 예와 같이 케이스에 지정된 부분에 설치합니다 36
- Manual_ft04 c207 v1 p35 36
- Upgrade and maintenance 36
- 4 front fan removal guide 37
- Manual_ft04 c207 v1 p36 37
- Upgrade and maintenance 37
- 핫스왑 기능을 사용하려면 cp05와 cp05 sas를 별도로 구입할 수 있습니다 다음에 주의하십시오 a 운영체제가 동작하는 중에 하드 드라이브를 스왑 핫스왑 핑 하려면 메인보드 사우스브리지의 sata 칩셋을 확인해 드라이버가 하드 드라이브를 정상적으로 지원하는지 확인해야 합니다 핫스와 하드 드라이브 장착에 필요한 보다 더 자세한 정보를 는 다음 링크를 참조하시기 바랍니다 http www youtube com watch v noniempnsek b 시스템이 핫스왑 기능을 성공적으로 설치한 경우 시스템 드라이브와 데이터 드라이브용 케이블을 별도로 사용할 것을 권장합니다 핫스왑 기능은 데이터 드라이브에서 사용하고 시스템 드라이브는 sata 15 핀 커넥터에 직접 연결하는 것이 가장 좋은 방법입니다 cp05 sas를 사용한 경우 위의 지침을 무시하십시오 37
- A 오른쪽과 왼쪽 사이드 패널을 제거 합니다 b 프론트 도어를 열고 팬 필터를 제거하십시오 c 팬을 고정하고 있는 나사를 풀어 팬을 제거 합니다 d 팬 속도 스위치를 고정하는 나사를 풀고 스위치를 프론트 패널에 있는 구멍을 통과시키십시오 참고 이 경우 작은 스크류드라이버를 사용하십시오 e 다시 팬을 설치하려면 위의 단계를 거꾸로 실행하면 downgrading to a 120mm fan sg09 p47 1 일반 팬 나사를 사용하여 팬을 변환 브래킷에 고정합니다 변환 브래킷은 ft04의 액세서리 상자에 포함되어 있습니다 2 짧은 나사 6 32 를 사용하여 브래킷을 섀시에 고정합니다 38
- Manual_ft04 c207 v1 p37 38
- 5 bottom hard drive removal guide 39
- Manual_ft04 c207 v1 p38 39
- Protect your computer 39
- Upgrade and maintenance 39
- 래치를 해제하고 스트랩을 사용하여 하드 드라이브를 잡아당겨 분리하십시오 39
- Manual_ft04 c207 v1 p39 40
- Manual_ft04 c207 v1 p40 41
- Manual_ft04 c207 v1 p41 42
- Manual_ft04 c207 v1 p42 43
- Manual_ft04 c207 v1 p43 44
- Manual_ft04 c207 v1 p44 45
- Additional info contacts 46
- For australia only support silverstonetek com our goods come with guarantees that cannot be excluded under the australian consumer law you are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage you are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure please refer to above warranty terms conditions for further warranty details 46
- For europe support eu silverstonetek de for all other regions support silverstonetek com 46
- For north america usasupport silverstonetek com silverstone technology in north america may repair or replace defective product with refurbished product that is not new but has been functionally tested replacement product will be warranted for remainder of the warranty period or thirty days whichever is longer all products should be sent back to the place of purchase if it is within 30 days of purchase after 30 days customers need to initiate rma procedure with silverstone technology in usa by first downloading the usa rma form for end users form from the below link and follow its instructions http silverstonetek com contactus php 46
- Manual_ft04 c207 v1 保固 1 46
- Silverstone technology co ltd 12f no 168 jiankang rd zhonghe dist new taipei city 235 taiwan r o c 886 2 8228 1238 standard international call charges apply 46
- This product has a limited 1 year warranty in north america and australia for information on warranty periods in other regions please contact your reseller or silverstone authorized distributor 46
- Warranty information 46
- Warranty terms conditions 46
- Manual_ft04 c207 v1 保固 2 47
- Manual_ft04 c207 v1 封底 48
