Connector Definition

Primera Series PM01

Nachstehend finden Sie die Pinbelegung der vorderen E/A-Anschlüsse; bitte gleichen Sie zudem das Handbuch Ihres Motherboards

mit den vorderen E/A-Pinzuweisungen ab. SilverStones E/A-Anschlüsse befinden sich zur Vereinfachung der Installation in Blockart.

A continuación se detallan los pines para conectores E/S frontales, compruebe también por favor el manual de su placa base para cotejar los pines

E/S frontales de la misma. Los conectores E/S de SilverStone son del tipo bloque para simplificar la instalación.

Di seguito lo schema delle connessioni I/O frontali, confrontare lo schema con quanto riportato sul manuale della scheda madre per effettuare un

controllo incrociato. I connettori I/O Silverstone, per semplificare l’installazione, sono del tipo “a blocco”.

Below are the front I/O connectors pin definition, please also check your motherboard manual to cross reference with motherboard’s front I/O pin

headers. SilverStone’s I/O connectors are in block type to simplify installation.

(2) Front I/O connecter Guide

Ниже приведено описание контактов передних разъемов ввода/вывода. Обратитесь также к руководству пользователя материнской платы

за описанием передних разъемов ввода/вывода типа "пин-хедер". Разъемы ввода/вывода "SilverStone" - блочного типа, что облегчает сборку

아래는 전면 I/O 커넥터의 핀 사양입니다. 메인보드 매뉴얼을 참조해, 메인보드의 전면 I/O 핀사양을 재 확인한 후 설치합니다. SilverStone의 I/O

커넥터는 블록 타입으로 구성되어 있어 간편한 설치가 가능합니다.

下表為Front I/O Connectors的Pin Define,請參閱主機板說明書的各Front I/O Connectors Pin Define一一核對。 PM01的Front I/O Connectors

完全採用集合Pin方式以簡化安裝。

下表为Front I/O Connectors的Pin Define,请参阅主机板说明书的各Front I/O Connectors Pin Define一一核对。 PM01的Front I/O Connectors

完全采用集合Pin方式以简化安装。

以下はフロントI/Oコネクタピン配列ですが、お持ちのマザーボードのフロントI/Oピンヘッダは、マザーボードマニュアルをご参照ください。シルバース

トーンのI/Oコネクタは、インストールの容易なブロックタイプになっています。

Au dessous de la description des broches des ports d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les

broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

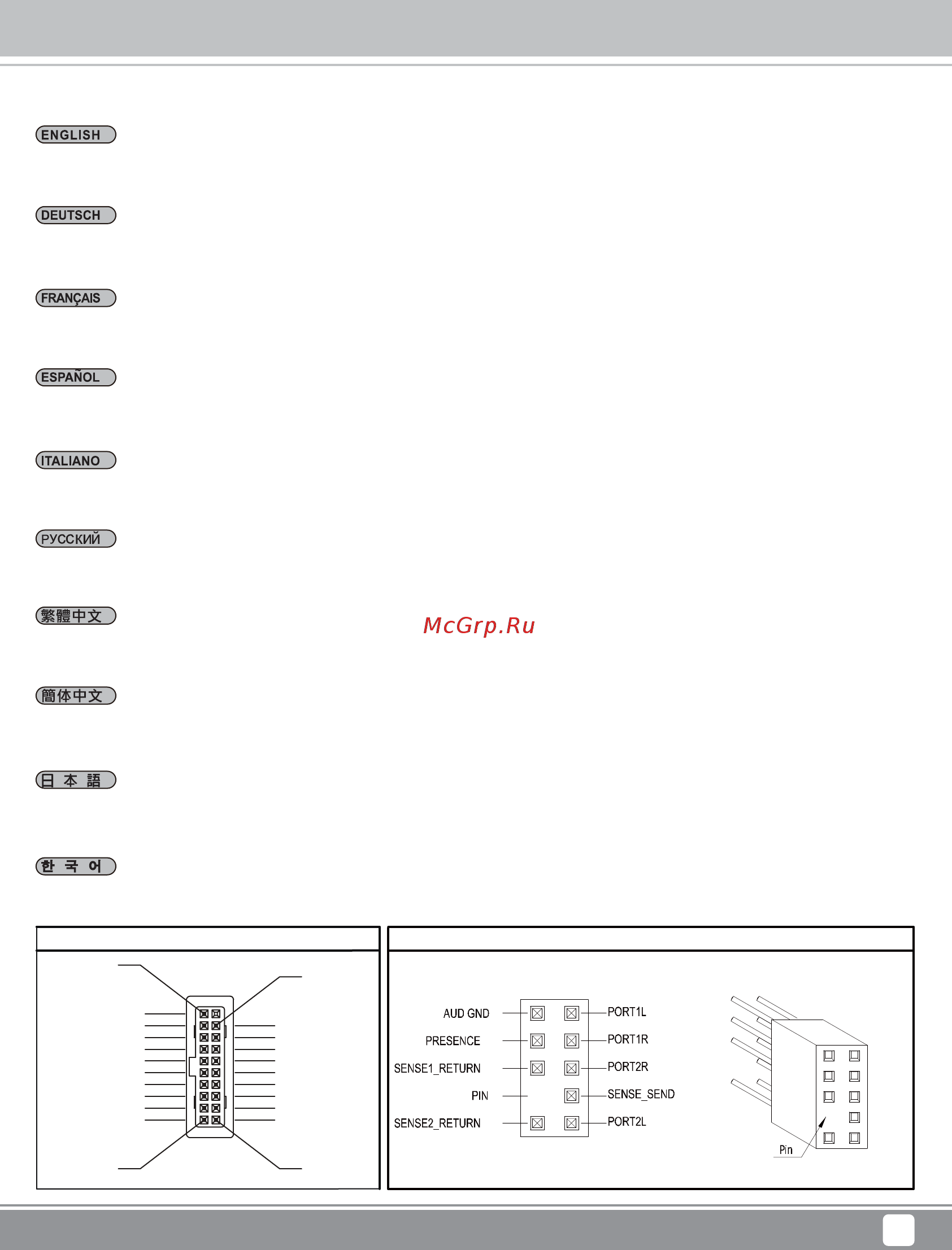

USB 3.0 CONNECTOR HD CONNECTOR

Pin 19

Pin 11Pin 10

Pin 1

Vbus

IntA_P2_SSRX-

IntA_P2_SSTX-

IntA_P2_SSTX+

IntA_P2_D-

IntA_P2_D+

IntA_P2_SSRX+

GND

Vbus

IntA_P1_SSRX-

IntA_P1_SSTX-

IntA_P1_SSTX+

IntA_P1_D-

IntA_P1_D+

IntA_P1_SSRX+

GND
