SilverStone SST-TJ11B-W [18/43] Connector definition

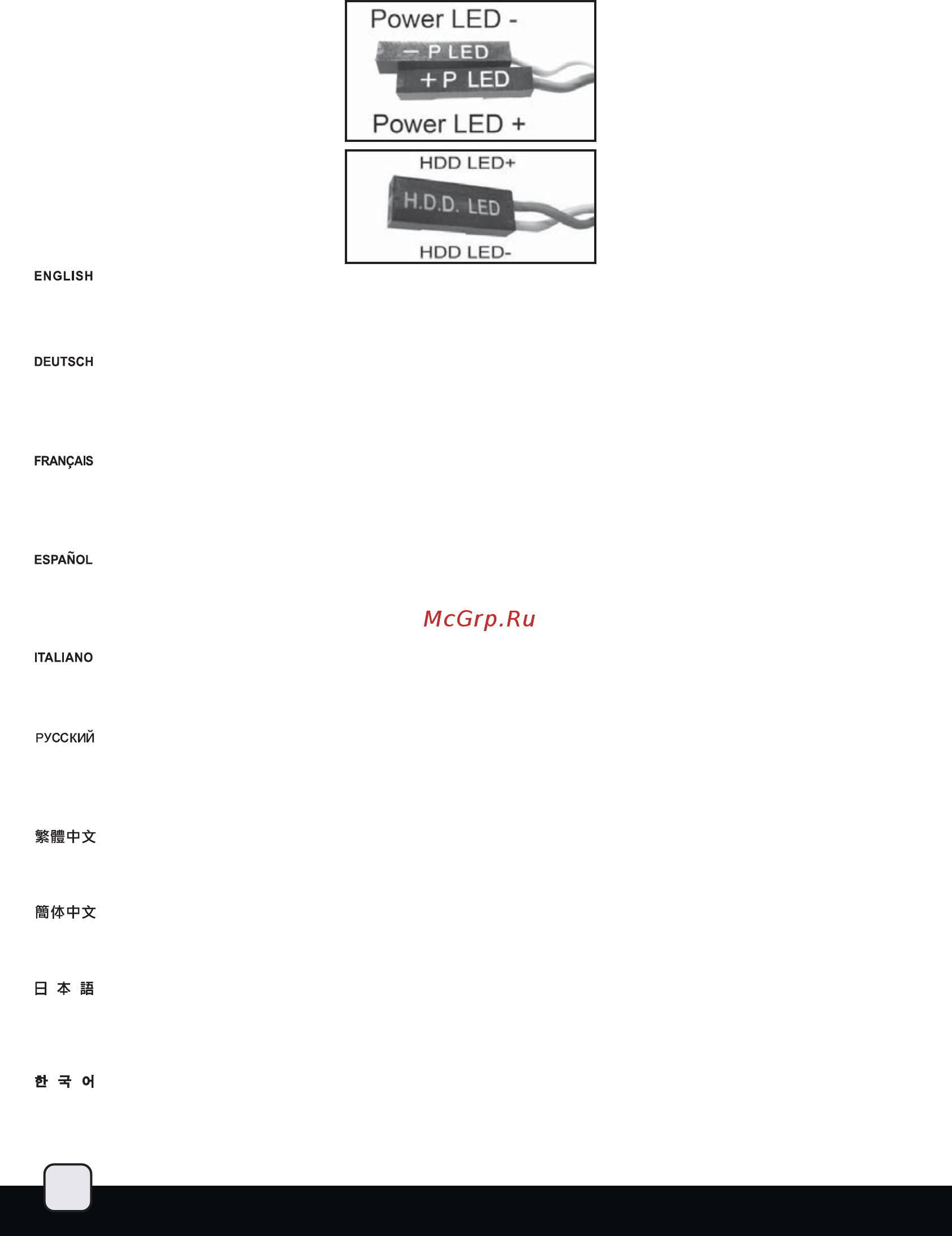

LED connector installation guide：

Please refer to the motherboard manuals for the motherboard’s “Front Panel Connector” or “System Panel Connector” pin definition.；the white

wires are negative while other colors are positive wires. The Power LED wires are separate pins for compatibility with different motherboard pin

definition so please make sure they are connected in the right polarity by referring to your motherboard manual.

Инструкция по подключению коннектора для светодиодного индикатора питания:

Описание контактов разъемов приведены в разделах “Разъемы передней панели” или “Разъемы системной панели” руководства

пользователя материнской платы. Белые провода - отрицательной полярности, цветные провода - положительной полярности.

Провода светодиодного индикатора питания имеют отдельные контакты для совместимости с различными типами контактов

материнских плат, поэтому обратитесь к руководству пользователя материнской платы и убедитесь, что полярность соблюдена.

LED-Verbinder installieren:

Bitte suchen Sie in der Motherboard-Dokumentation nach der Pinbelegung der Anschlüsse des Frontbedienfeldes („Front Panel Connectors“

oder „System Panel Connectors“). Die weißen Adern sind negativ (-), die farbigen Adern positiv (+).Die Kabel für die Betriebsanzeige-LED sind

zur Kompatibilität mit unterschiedlichsten Motherboards einzeln, nicht als kompletter Stecker ausgeführt. Achten Sie hier bitte auf die richtige

Polarität, lesen Sie in der Dokumentation Ihres Motherboards nach.

Guide d'installation du connecteur LED :

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des

connecteurs du panneau système". Les câbles colorés en blanc sont négatifs alors que ceux d'une autre couleur sont positifs.Les câbles de la

LED Power sont séparés afin d'être compatible avec différentes cartes mères, donc vérifiez bien qu'ils sont branchés avec la bonne polarité en

vous référant au manuel de votre carte mère.

Guía de instalación del conector LED:

Por favor, consulte en los manuales de la placa base la configuración de pines del “Conector de panel frontal” ó “Conector de panel de sistema”

de su placa base. Los cables de color blanco son negativos mientras que los de color son positivos. Los cables LED de potencia tienen pines

separados para compatibilidad con diferentes definiciones de pines de la placa base luego por favor, asegúrese de que están conectados en la

polaridad correcta consultando el manual de su placa base.

Guida all’installazione del connettore LED:

Fare riferimento al manuale della scheda madre nella sezione “Connettori del pannello frontale” o “Connettori del pannello di sistema”. I cavi

di colore bianco sono il polo negativo, mentre quelli di colore diverso il positivo.Guida all’installazione del Power Led serie RV/KLConnettere

direttamente il connettore ad un molex dell’alimentatore.

LED커넥터 설치 가이드

메인보드 매뉴얼의 전면패널 커넥터 혹은 시스템패널 커넥터 핀을 참조하기 바랍니다. 하얀선의 경우 음극이며, 다른 색의 경우 양극입니다.

파워 LED 선은 분리되어 다양한 메인보드에서 동작할 수 있도록 되어 있습니다. 그러므로 메인보드 매뉴얼을 참조하여 올바를 극성을 주의해

선택하시기 바랍니다.

LEDコネクタのインストールガイド：

マザーボードの「フロントパネルコネクタ」または「システムパネルコネクタ」ピン配列についてはマザーボードマニュアルを参照してくだ

さい。白色のリード線はマイナスで、色の着いたリード線がプラスです。電源LEDリード線は種々のマザーボードピン定義と互換性を持たせ

るため分離されたピンとなっているので、ご使用のマザーボードマニュアルを参照して、適切な極性に接続されるようお確かめください。

LED接頭安裝說明：

請參考說明書的Front Panel Connectors安裝Pin Define,將Connector插上；白色線的部分為負極,彩色線的部分是正極。Power LED為了適應

各主機板的不同,特別設計為散Pin樣式,請安心使用。

LED接口安装说明：

请参考说明书的Front Panel Connectors安装Pin Define,将Connector插上；白色线的部份为负极,彩色线的部份为正极。Power LED为了适应

主机板的不同,特别设计为散Pin样式,请安心使用。
