Компьютер 19 вольт постоянного тока

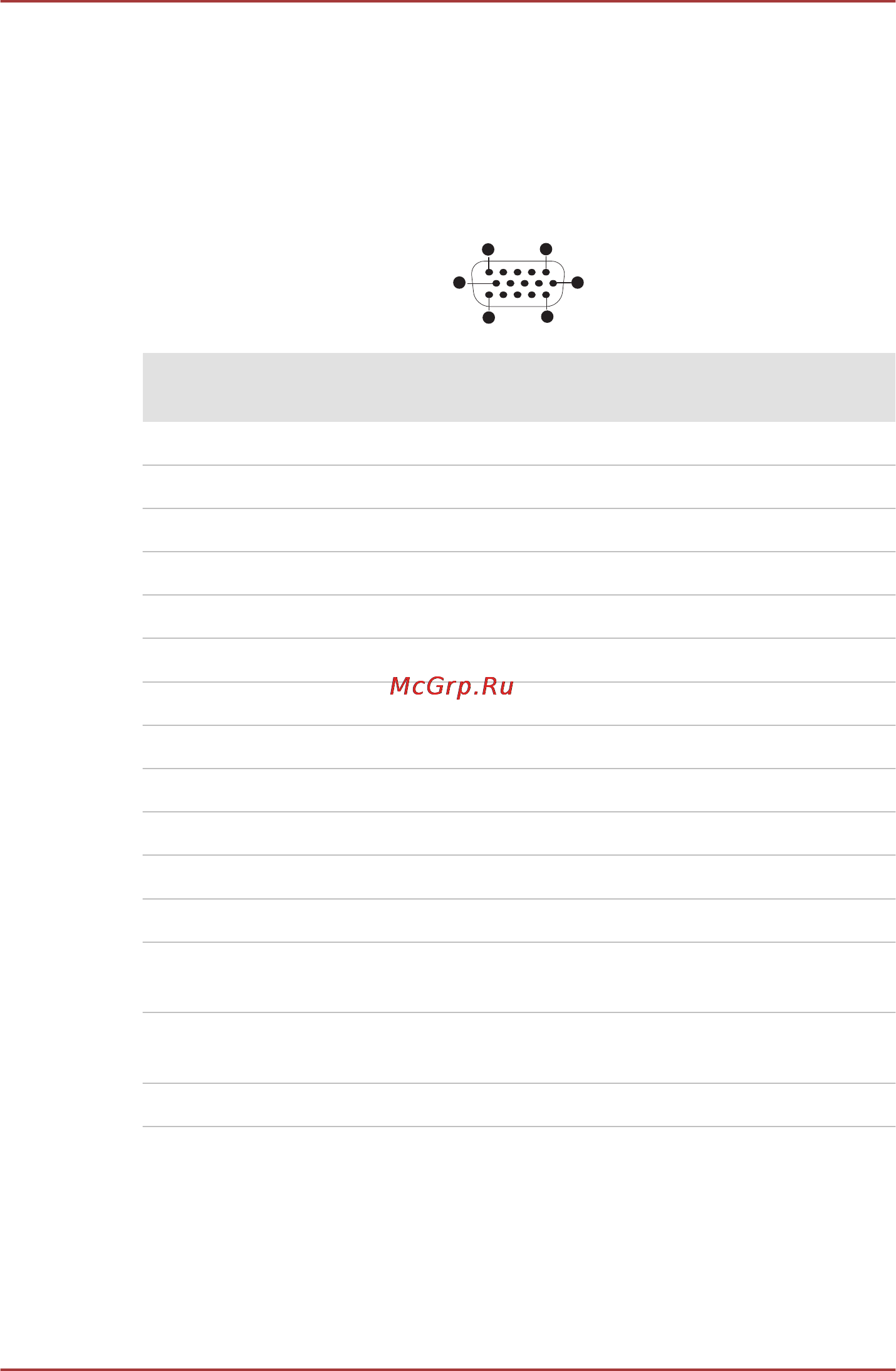

Разводка контактов порта для подключения
внешнего монитора RGB
610
1
5
15
11
Контакт Название
сигнала
Описание I/O
1 CRV Видеосигнал красного цвета O
2 CGV Видеосигнал зеленого цвета O
3 CBV Видеосигнал синего цвета O
4 Резерв Резерв
5 GND Масса
6 GND Масса
7 GND Масса
8 GND Масса
9 +5 В Электропитание
10 GND Масса
11 Резерв Резерв
12 SDA Сигнал данных I/O
13 HSYNC Сигнал горизонтальной
синхронизации
O
14 VSYNC Сигнал вертикальной
синхронизации
O
15 SCL Сигнал данных часов O
I/O (I): ввод в компьютер
I/O (O): вывод из компьютера
F750
Руководство пользователя A-2
