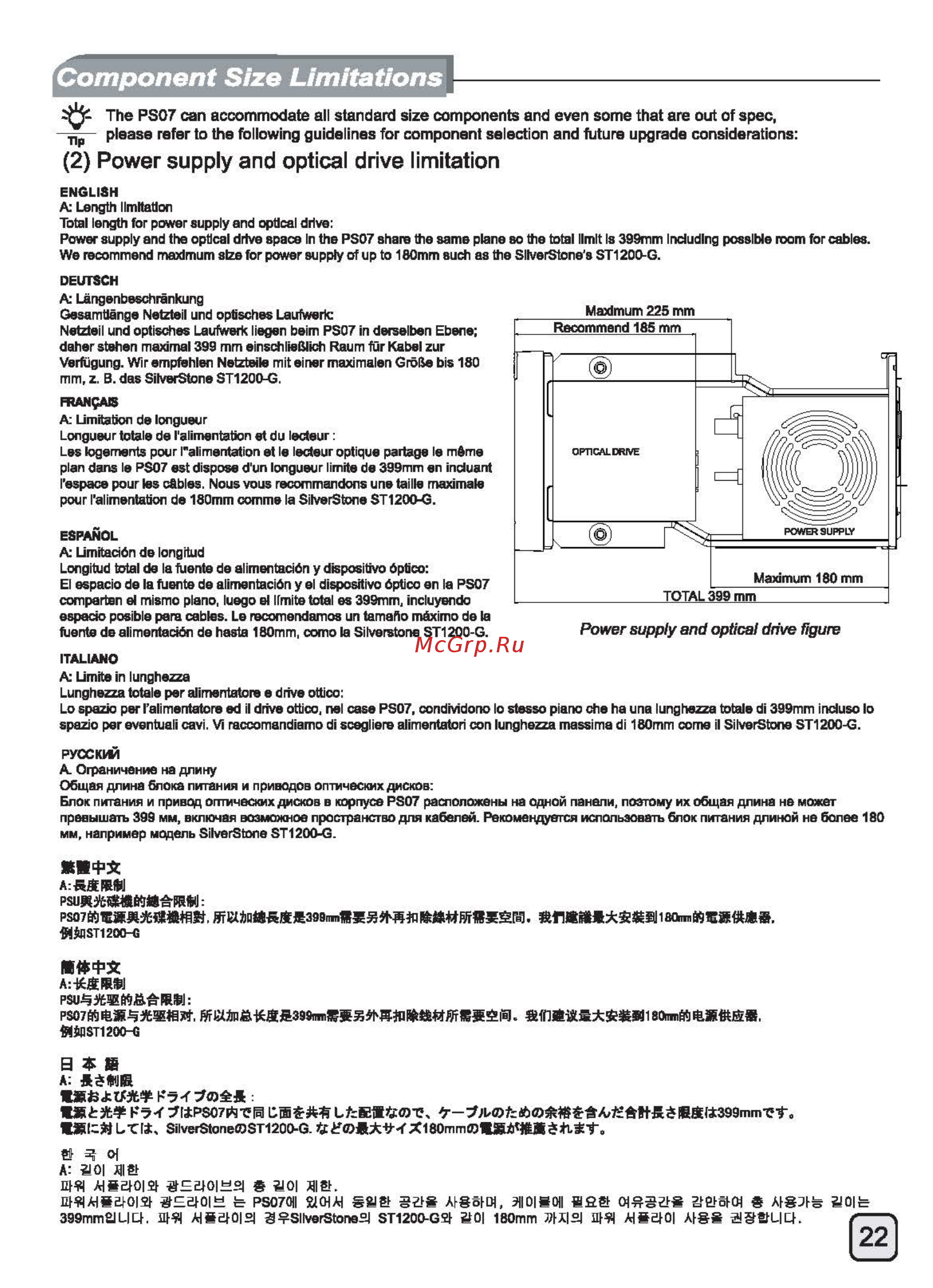

Component Size Limitations The PS07 can accommodate all standard size components and even some that are out of spec please refer to the following guidelines for component selection and future upgrade considerations 2 Power supply and optical drive limitation ENGLISH A Length limitation Total length for power supply and optical drive Power supply and the optical drive space In the PS07 share the same plane so the total limit Is 399mm Including possible room for cables We recommend maximum size for power supply of up to 180mm such as the Silverstone s ST12D0 G DEUTSCH A Längenbeschränkung Gesamtlänge Netzteil und optisches Laufwerk Netzteil und optisches Laufwerk liegen beim PS07 in derselben Ebene daher stehen maximal 399 mm einschließlich Raum für Kabel zur Verfügung Wir empfehlen Netzteile mit einer maximalen Größe bis 180 mm z B das SilverStone ST1200 G FRANÇAIS A Limitation de longueur Longueur totale de l alimentation et du lecteur Les logements pour l alimentation et le lecteur optique partage le même plan dans le PS07 est dispose d un longueur limite de 399mm en incluant l espace pour les câbles Nous vous recommandons une taille maximale pour l alimentation de 180mm comme la SilverStone ST120O G ESPAÑOL A Limitación de longitud Longitud total de la fuente de alimentación y dispositivo óptico El espacio de la fuente de alimentación y el dispositivo óptico en la PS07 comparten el mismo plano luego el límite total es 399mm incluyendo espacio posible para cables Le recomendamos un tamaflo máximo de la fuente de alimentación de hasta 180mm como la Silverstone ST1200 G Power supply and optical drive figure ITALIANO A Limite n lunghezza Lunghezza totale per alimentatore e drive ottico Lo spazio per l alimentatore ed II drive ottico nel case PS07 condividono lo stesso piano che ha una lunghezza totale di 399mm incluso lo spazio per eventual caví V raccomandiamo di scegliere alimentatori con lunghezza massima di 180mm come I SilverStone ST1200 G РУССКИЙ А Ограничение на длину Общая длина блока литания и приводов оптических дисков Блок питания и привад оптических дисков в корпусе PS07 расположены на одной панели поэтому их общая длина не может превышать 399 мм включая возможное пространство для кабелей Рекомендуется использовать блок питания длиной не более 180 мм например модель SilverStone ST1200 G ЖИФЯ 8итЯШЙ1в И1И ÍÍSflSTI200 С ArKÄOf WBST1200 G S S A желгхж K54 ЯКК LW SilverStone ST120O G Х180тт ЖЯЛ ЖвёН Г of A SOI JO AfSefOISf MS aol ДЙ пнЧАвают ssefoi fe psozoïi ЙО А sas sas Atgafoi 3iio goii sa ojosas semoi soife ЗЭЭттйЦЦ iO AfSE 0 3 SlfverStoneS ST1200 GSf S0 180mm SUIS AlSefOI AfgS а 1ЦЦ 22
