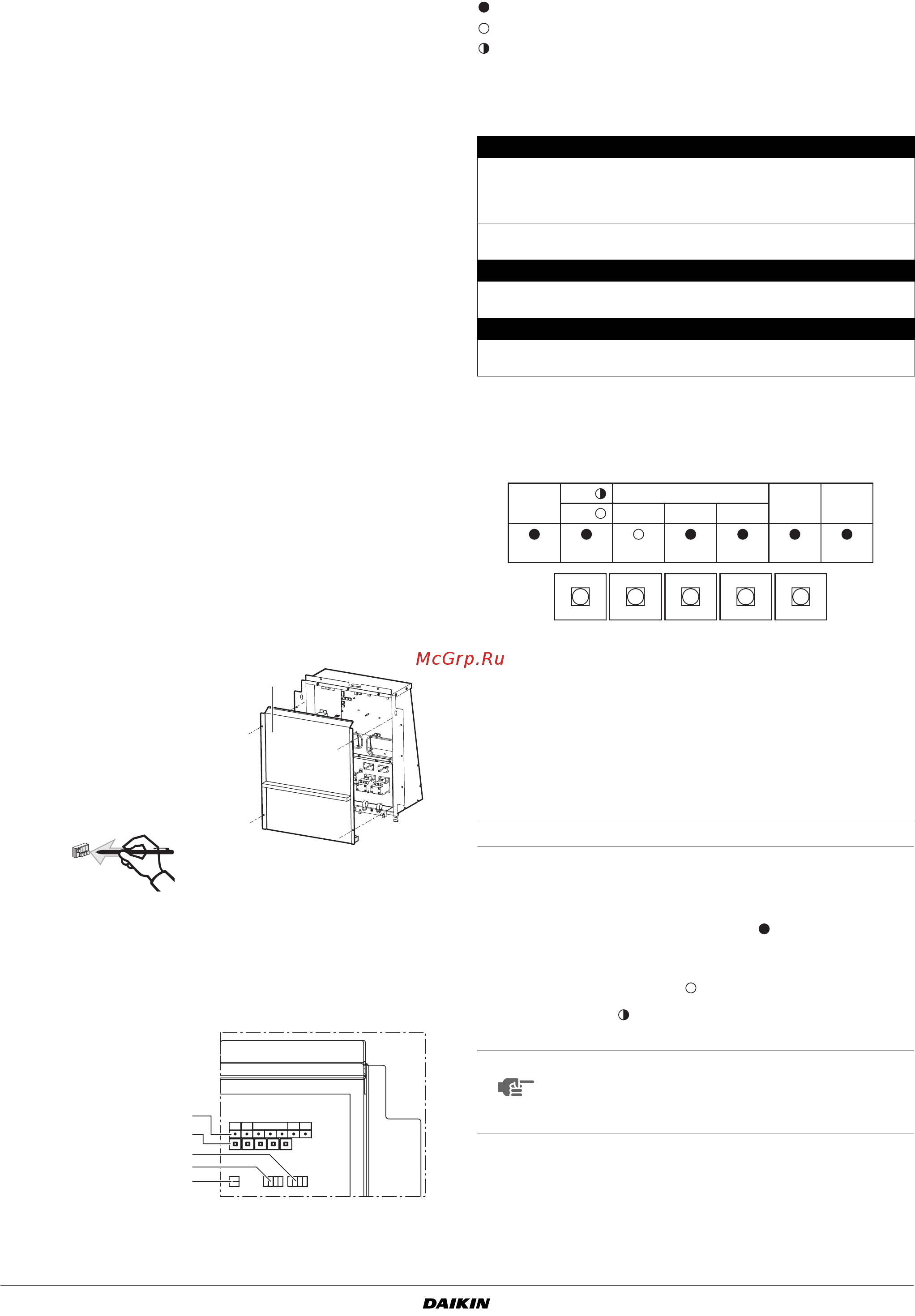

Инструкция по монтажу
17
REYQ8+10M8W1B + REYQ12~16M8W1BA
Система кондиционирования VRVII
4PW35769-1A
2 Линия электропитания и линия управления
Провода для линии электропитания и линии управления
выбраны с учетом рекомендаций, приведенных в этой
инструкции, а также согласно электрическим схемам и
национальным стандартам.
3 Размеры и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры трубопроводов,
и правильно ли выполнена их изоляция.
4 Дозаправка хладагентом
Количество хладагента, которое необходимо добавить
в агрегат, должно быть записано на табличке
«Дополнительное количество хладагента», прикрепленной
к тыльной стороне передней крышки.
5 Проверьте сопротивление изоляции цепи силового
электропитания.
Используя мегомметр на 500 В, проверьте, чтобы
сопротивление изоляции составляло не менее 2 Мегом при
приложенном напряжении 500 В пост. тока между проводом
и землей. Никогда не используйте мегомметр для проверки
линии управления.
6 Дата установки
Сделайте запись даты установки на этикетке, находящейся
на внутренней стороне передней панели внутреннего блока
согласно EN60335-2-40.
8.3. Настройка на месте
В случае необходимости выполните настройку на месте
в соответствии со следующими инструкциями. Более
подробную информацию смотрите в руководстве по
техническому обслуживанию.
Открытие электрического щитка и обращение с
выключателями
При выполнении настройки на
месте снимите крышку
электрического щитка (1).
Переключайте выключатели
изолированной палочкой
(например, шариковой ручкой)
во избежание прикосновения
к деталям, находящимся под
напряжением.
По окончании работ не забудьте установить обратно крышку
электрического щитка.
Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
НЕ СВЕТИТСЯ
СВЕТИТСЯ
мигает
Установка DIP-переключателей (только в случае блока
с тепловым насосом)
Установка кнопочного переключателя (BS1~5)
Функция кнопочного переключателя на печатной плате
наружного блока (A1P):
На рисунке показано состояние светодиодных индикаторов при
поставке с завода.
Установка режима
Режим можно изменить с помощью кнопки ,
выполнив следующие действия:
Для 1 режима установки: Один раз нажмите кнопку
; светодиод H1P погаснет .
Для 2 режима установки: Нажмите кнопку и
удерживайте ее в нажатом положении в течение 5 секунд;
загорится светодиод H1P .
Если при мигающем светодиоде H1P один раз нажать кнопку
, режим установки сменится на 1 режим установки.
1
Светодиоды H1~7P
2
Кнопочные
переключатели
BS1~BS5
3
DIP-переключатель 1
(DS1: 1~4)
4
DIP-переключатель 2
(DS2: 1~4)
5
DIP-переключатель 3
(DS3: 1~2)
1
1
2
4
3
5
Что устанавливается DIP-переключателем DS1
1
Переключатель «ОХЛАЖДЕНИЕ/НАГРЕВ»
(см. "Электрическое подключение: провода управления и
выбор режима «охлаждение»/«нагрев»" на странице 15)
( = не установлено = заводская установка)
2~4
НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Что устанавливается DIP-переключателем DS2
1~4
НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Что устанавливается DIP-переключателем DS3
1+2
НЕ ИСПОЛЬЗУЕТСЯ
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Для изменения режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для сброса адреса при изменении конфигурации
проводки или при установке дополнительного
внутреннего блока.
ПРИМЕЧАНИЕ
Если в процессе установки вы запутались,
нажмите кнопку . Будет выполнен
возврат в 1 режим установки (светодиод H1P не
светится).
OFF
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
HWL: IND MASTER SLAVE
L.N.O.P
DEMAND
C/H SELECT
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
