REYQ8+10M8W1B + REYQ12~16M8W1BA
Система кондиционирования VRVII
4PW35769-1A
Инструкция по монтажу
16
Никогда не подключайте 400 В к клеммной колодке проводов,
соединяющих блоки между собой. Это приведет к поломке всей
системы.
Проводка, идущая из внутренних блоков, должна быть
подключена к клеммам F1/F2 (внутренний-наружный)
платы наружного блока.
После монтажа соединительных проводов внутри агрегата
обмотайте их вокруг трубопроводов газообразного
хладагента с помощью отделочной ленты как показано на
рисунке 9.
Для вышеупомянутой проводки используйте виниловые шнуры
с экраном от 0,75 до 1,25 мм
2
или двухжильные кабели.
В случае REYQ18~48
Проводку, соединяющую наружные блоки на одном
трубопроводе, следует подключать к клеммам Q1/Q2
(наружный множ.). Подключение этих проводов к клеммам
F1/F2 (наружный-наружный) приведет к сбоям в работе
системы.
Проводку блоков с других трубопроводов следует под-
ключать к клеммам F1/F2 (наружный-наружный) платы того
наружного блока, к которому подключена соединительная
проводка внутренних блоков.
Базовым блоком является наружный блок, к которому
подключена соединительная проводка внутренних блоков.
Длина соединительной проводки между наружными
блоками должна быть ≤30 м.
См. абзац "Крепеж электропроводки" на странице 15.
8. Перед началом работы
8.1.
Меры предосторожности при техобслуживании
8.2. Что нужно проверить перед первым запуском
Перед запуском после установки проверьте следующее:
1 Положение выключателей, требующих предварительной
настройки
Перед включением электропитания убедитесь в том, что
выключатели установлены правильно.
1
Трубопровод жидкого хладагента
2
Трубопровод всасывания газообразного хладагента
3
Трубопровод отвода газообразного хладагента
4
Проводка, соединяющая блоки между собой
5
Изолятор
6
Отделочная лента
Проверьте, чтобы линия электропитания и линия
управления были изолированы друг от друга.
Обратите внимание на полярность линии
управления.
Убедитесь в том, что линия управления
закреплена так, как показано на рисунке
"Электрическое подключение" в разделе
"7.4. Примеры" на странице 14.
Проверьте, чтобы провода не соприкасались
с трубопроводом хладагента.
Плотно закройте крышку и разместите провода
так, чтобы крышка и другие части не болтались.
Если не используется кабелепровод, защитите
проводку виниловыми трубками — они не
позволят краям выбивного отверстия порезать
провода.
ПРЕДУПРЕЖДЕНИЕ: ПОРАЖЕНИЕ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при проведении
технического обслуживания оборудования
инвертора
Во избежание поражения током высокого
напряжения не прикасайтесь к находившимся под
напряжением деталям в течение 10 минут после
отключения питания.

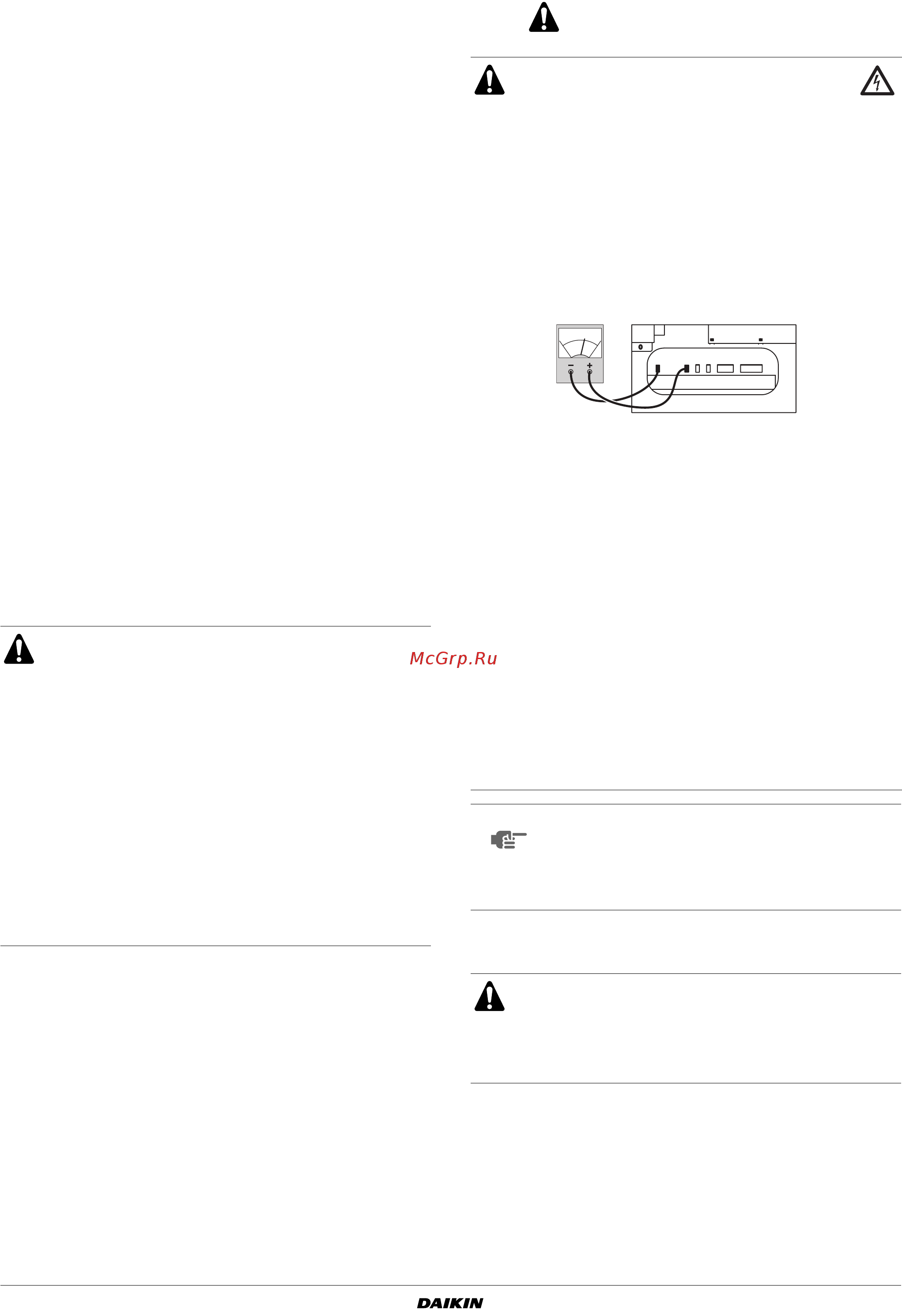

Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь
в том, что напряжение емкости в основной цепи
не превышает 50 В постоянного тока.
Затем снимите разъем (N3, P3). Следите за тем,
чтобы не прикасаться к деталям, находящимся
под напряжением.
По окончании технического обслуживания
оденьте разъем (N3, P3) обратно. В противном
случае возможны сбои в работе.
Меры предосторожности при осуществлении
доступа к клеммам
Перед осуществлением доступа к клеммам
в электрическом щитке все питающие цепи
необходимо отключить.
Будьте осторожны при снятии крышки.
Прикосновение к деталям, находящимся под
напряжением, может привести к поражению
электрическим током.
По окончании технического обслуживания
установите крышку на место. В противном случае
возможны сбои в работе из-за проникновения
воды и других посторонних веществ.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности!
Для защиты печатной платы прикоснитесь рукой
к корпусу электрического щитка, чтобы снять
статическое электричество с тела перед
проведением технического обслуживания.
Убедитесь в том, что питание отключено.
Прочно закрепите шнур электропитания.
Подача электропитания при отсутствии фазы N
или ее неправильном подключении приведет
к поломке оборудования.
N3 P3
