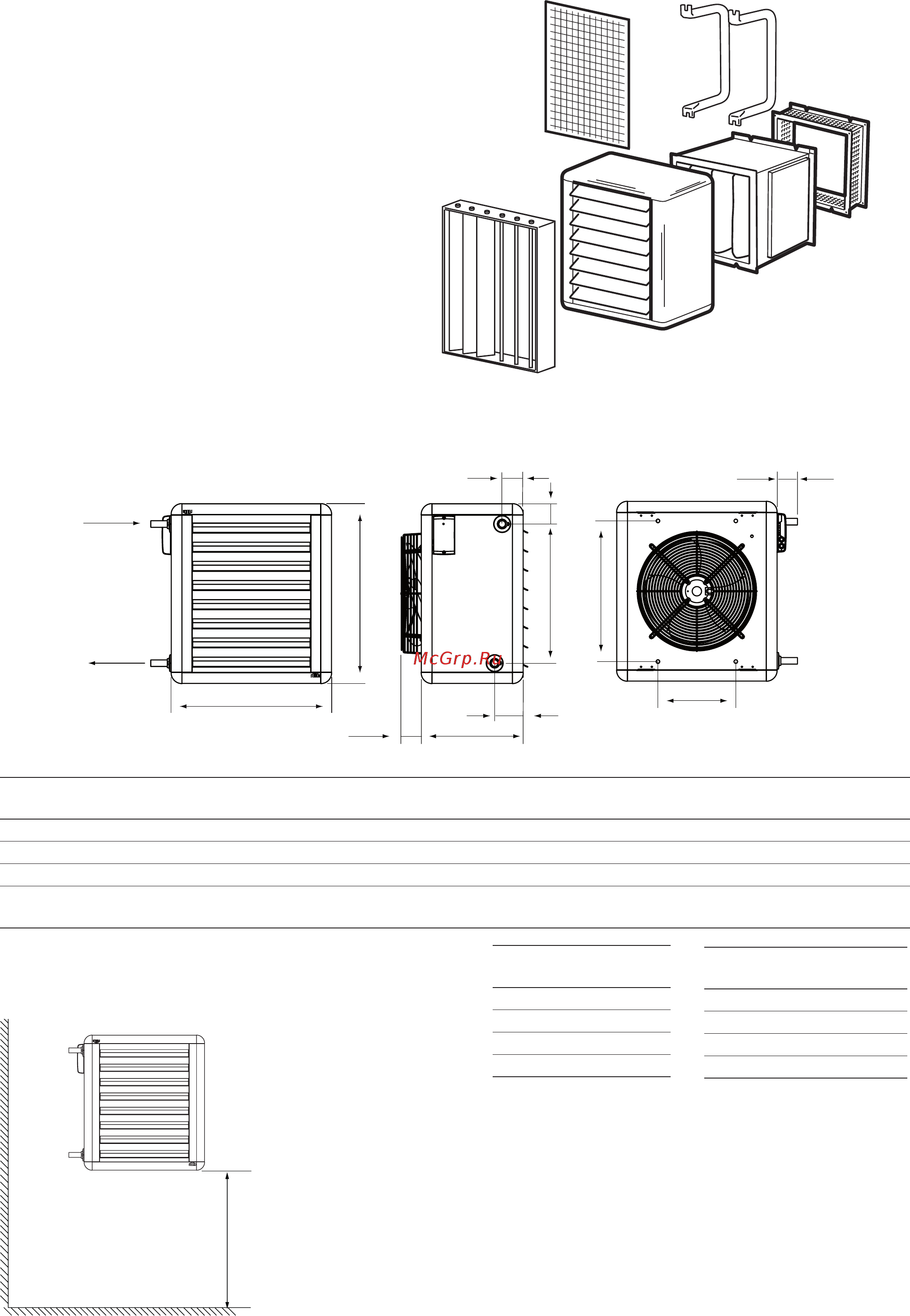

SWH
3
Fan heater SWH
1 Fan heater SWH
2 Mounting brackets SWB
3 Basic filter SWFTN
4 Filter section, deep-pleated
bagfilter EU3 SWF
5 Return air intake SWD
6 Extra air director, adjustable louvres SWLR
1 Fläktluftvärmare SWH
2 Monteringskonsoler SWB
3 Trådnätsfilter SWFTN
4 Filterskåp, djupveckad filterkassett EU3 SWF
5 Distansdel för filterskåp SWD
6 Extra luftriktare, ställbara lameller SWLR
1
2
3
4
5
6
Inlet
Outlet
A
B
C
D
E
F
H
G
J
I
K
ø
Dimensions
Type A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
I
[mm]
J
[mm]
K
[mm]
Ø
[mm]
SWH02, SWHEC02 525 515 320 95 70 70 390 405 260 70 22
SWH12, SWHEC12 600 535 340 95 70 70 465 470 260 70 22
SWH22, SWHEC22 725 680 370 100 70 70 585 580 400 75 28
SWH32/33,
SWHEC32/33
850 820 450 100 70 70 710 700 530 75 28
Type D
[mm]
SWH02 40
SWH12 70
SWH22 67
SWH32/33 102
Type D
[mm]
SWHEC02 110
SWHEC12 85
SWHEC22 35
SWHEC32/33 100
Minimum distance
min 850 mm
