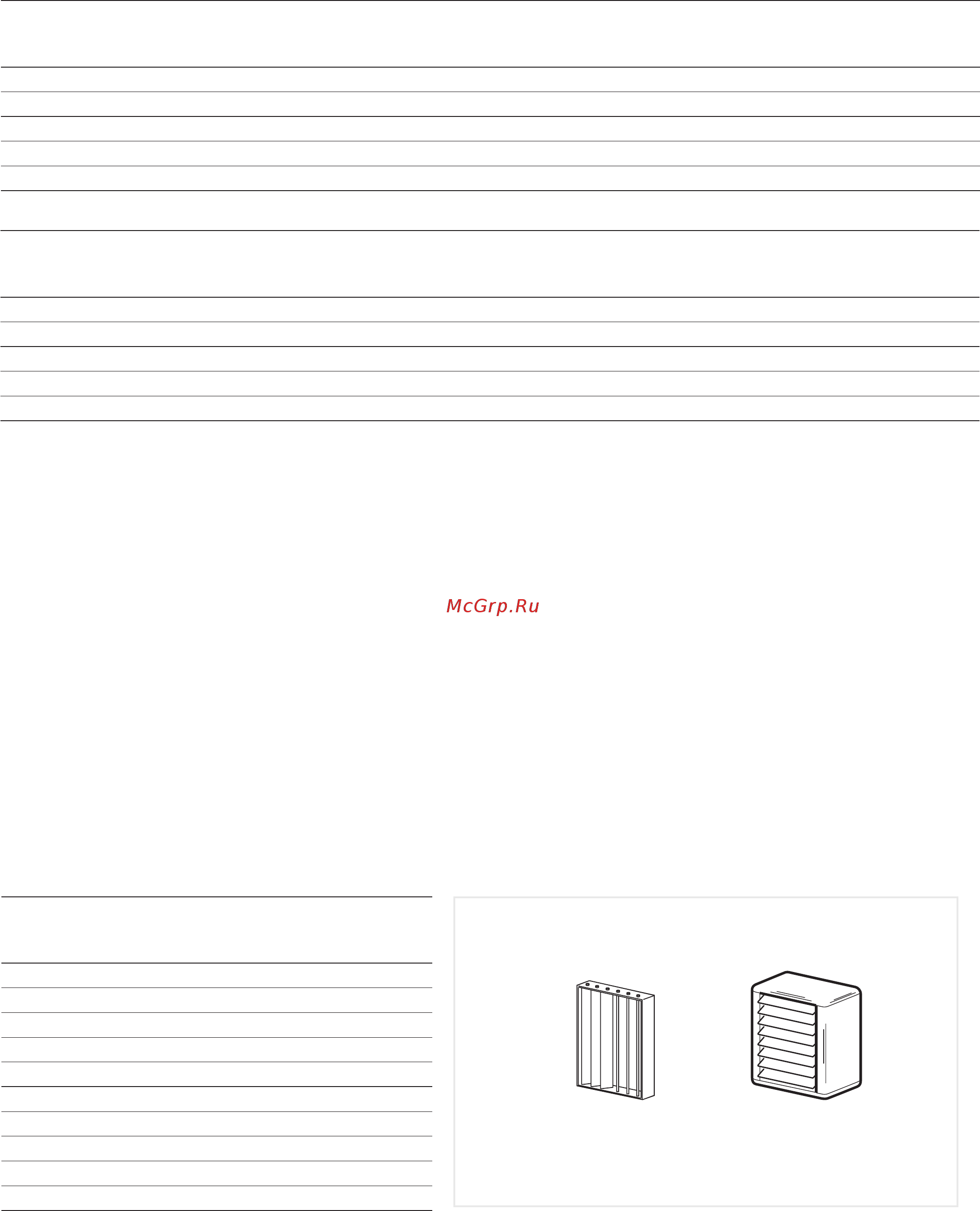

Systemair SWH33 [12/33] Air throw
![Systemair SWH33 [12/33] Air throw](/views2/1714682/page12/bgc.png)
SWH
12
Type Heat
output*
1,2
[kW]
Air
flow*
2
[m³/h]
Air
flow*
2
[m³/s]
Sound
power*
3
[dB(A)]
Sound
pressure*
2,4
[dB(A)]
∆t*
1,2,5
[°C]
Water
volume*
6
[l]
Amperage
[A]
Weight
[kg]
SWH02
6,8/11 450/1000 0,13/0,28 56 19/40 38/30 1,3 0,34 20
SWH12
8,7/17 760/2020 0,21/0,56 64 26/48 34/24 1,5 0,7 24
SWH22
19/29 1770/3370 0,49/0,94 70 40/55 31/25 2,7 1,2 34
SWH32
29/44 2670/5200 0,74/1,44 67 39/51 31/25 3,8 1,7 55
SWH33
32/53 2250/4450 0,62/1,23 66 38/50
41/35 5,2
1,7 59
*1) Applicable at water temperature 80/60 °C, air temperature, in +15 °C.
*2) Applies to fan position 1 / 4.
*3) Sound power (L
WA
) measurements according to ISO 27327-2: 2014, Installation type E.
*4) Sound pressure (L
pA
). Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent
absorption area: 200 m².
*5) ∆t = temperature rise of passing air.
*6) Water volume inside water coil.
*7) Applies to fan position 4 / 5.
SWH is delivered pre-programmed in Automatic control, fan position 4. For optimum performance of heat
output and sound level, fan speeds up to step 4 are recommended. Fan position 5 is available in Manual
control.
Approved for 220V/1ph/60Hz. Product performance for 220V/1ph/60Hz will differ from stated data.
SWH
Type Air throw
[m]
Air throw with
extra air director
[m]
SWH02
7 -
SWH12
11 17
SWH22
19 25
SWH32
25 33
SWH33
23 29
SWHEC02
7 -
SWHEC12
11 17
SWHEC22
19 25
SWHEC32
25 33
SWHEC33
23 29
The air throw data above is valid at fan position 4 and room temperature +18 °C. The air throw is defined as
the distance in a straight angle from the fan heater to the point where the average air speed has dropped to
0,5 m/s.
Extra air director
Type Heat
output*
1,2
[kW]
Air
flow*
2
[m³/h]
Air
flow*
2
[m³/s]
Sound
power*
3
[dB(A)]
Sound
pressure*
2,4
[dB(A)]
∆t*
1,2,5
[°C]
Water
volume*
6
[l]
Amperage
*
7
[A]
Weight
[kg]
SWHEC02
6,8/11 530/1000 0,15/0,28 56 25/40 38/31 1,3 0,2/0,7 20
SWHEC12
8,7/17 760/2020 0,21/0,56 63 22/48 33/24 1,5 0,4/1,1 24
SWHEC22
19/29 1770/3370 0,49/0,94 72 43/56 31/25 2,7 1,1/1,2 34
SWHEC32
28/44 2670/5200 0,74/1,44 67 35/51 31/24 3,8 1,1/1,7 55
SWHEC33
32/53 2250/4500 0,63/1,25 65 33/50
41/35 5,2
1,2/1,8 59
Voltage: 230V~
Voltage: 230V~
Air throw
Fan heater with EC motor SWH-EC (IP44)
Fan heater SWH (IP44)
