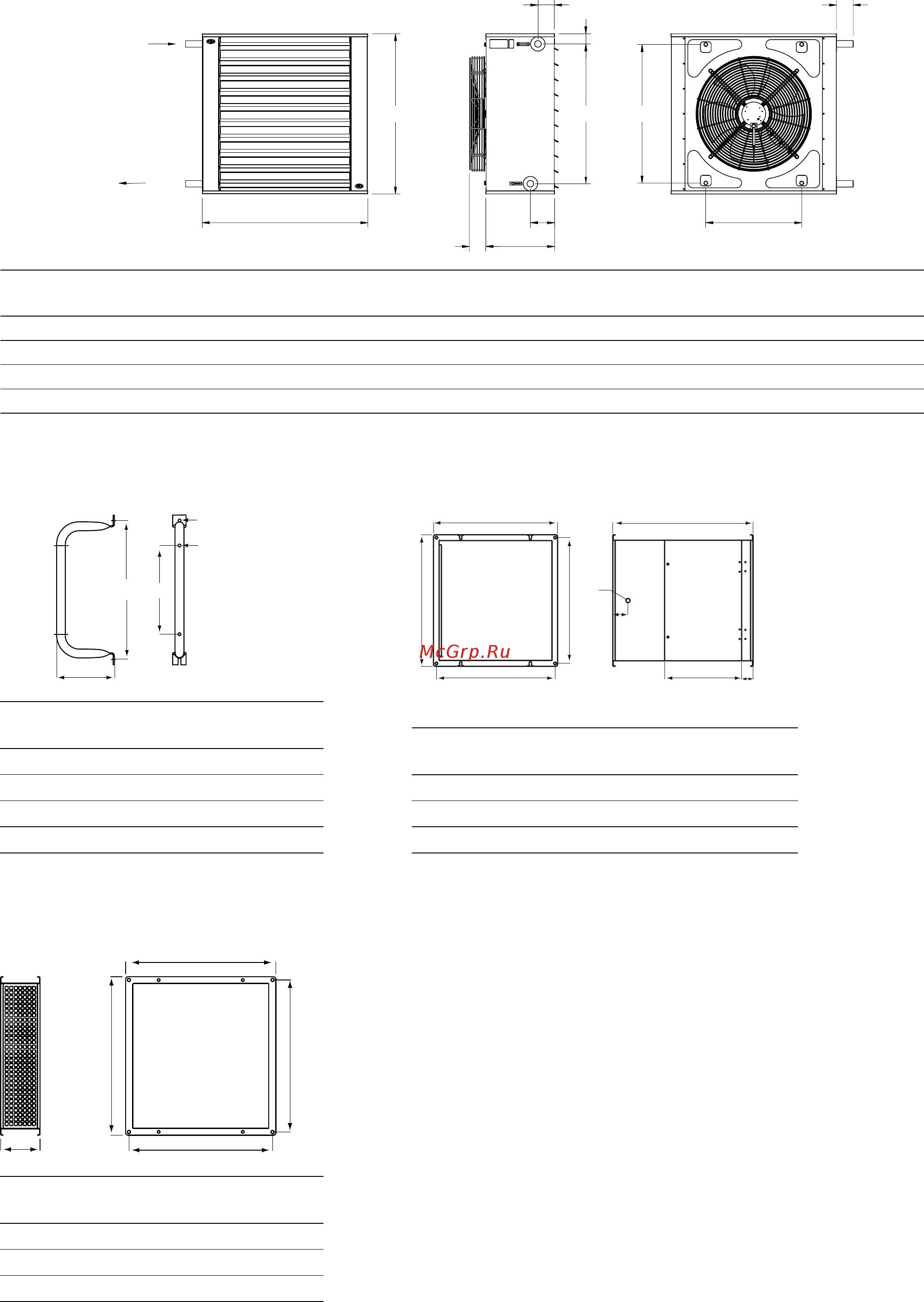

Systemair SWL22 [4/22] Dimensions
![Systemair SWL22 [4/22] Dimensions](/views2/1714697/page4/bg4.png)
SWL
4
Dimensions
A
[mm]
B
[mm]
C
[mm]
D
[mm]
SWB0
195 405 235 10
SWB1
195 470 300 10
SWB2
250 580 410 10
SWB3
335 700 530 10
E
[mm]
F
[mm]
G
[mm]
H
[mm]
I
[mm]
SWF1
466 492 470 444 524
SWF2
616 602 580 594 524
SWF3
746 722 700 724 524
J
[mm]
K
[mm]
L
[mm]
M
[mm]
SWD1
466 492 470 444
SWD2
616 602 580 594
SWD3
746 722 700 724
J
M
L
K
122
Return air intake SWD
Filter section SWF
Mounting brackets SWB
A
B
C
D
D
I
288
42,
3
G
H
E
F
50
ø20
A
B
D C
E
H I
J
K
Inlet
G
F
Outlet
ø
A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
I
[mm]
J
[mm]
K
[mm]
Ø
[mm]
SWL02
470 518 268 40 95 70 40 390 405 260 70 22
SWL12
545 538 274 70 95 70 40 465 470 260 70 22
SWL22
671 691 287 70 100 70 43 585 580 400 70 28
SWL32/33
798 828 415 102 100 70 44 710 700 530 70 28
