PLANET VoIP адаптеры серии VIP-156/156PT/157//157S с прошивкой версии 3. Инструкция по эксплуатации
Комплектация
При покупке устройства, пожалуйста, убедитесь в том, что упаковка с оборудованием содержит все
перечисленные ниже компоненты:
Телефонный Адаптер – 1шт.
Адаптер питания – 1шт.
Инструкция по быстрой установке и настройке (брошюра) – 1 шт.
Инструкция по эксплуатации на CD – 1шт.
Телефонный кабель RJ-11 – 1шт.
Внешний вид и Интерфейсы
Ниже, на рисунках, показан внешний вид различных моделей АТА.
Линейка АТА включает в себя следующие модели:
VIP-156: Однопортовый Аналоговый Телефонный Адаптер (SIP)
VIP-156PE: Однопортовый Аналоговый Телефонный Адаптер (SIP)с 802.3af PoE
VIP-157: Аналоговый Телефонный Адаптер (SIP) 1 телефон/ 1 линия
VIP-157S: 2-х Портовый (2 телефона) Аналоговый Телефонный Адаптер (SIP)

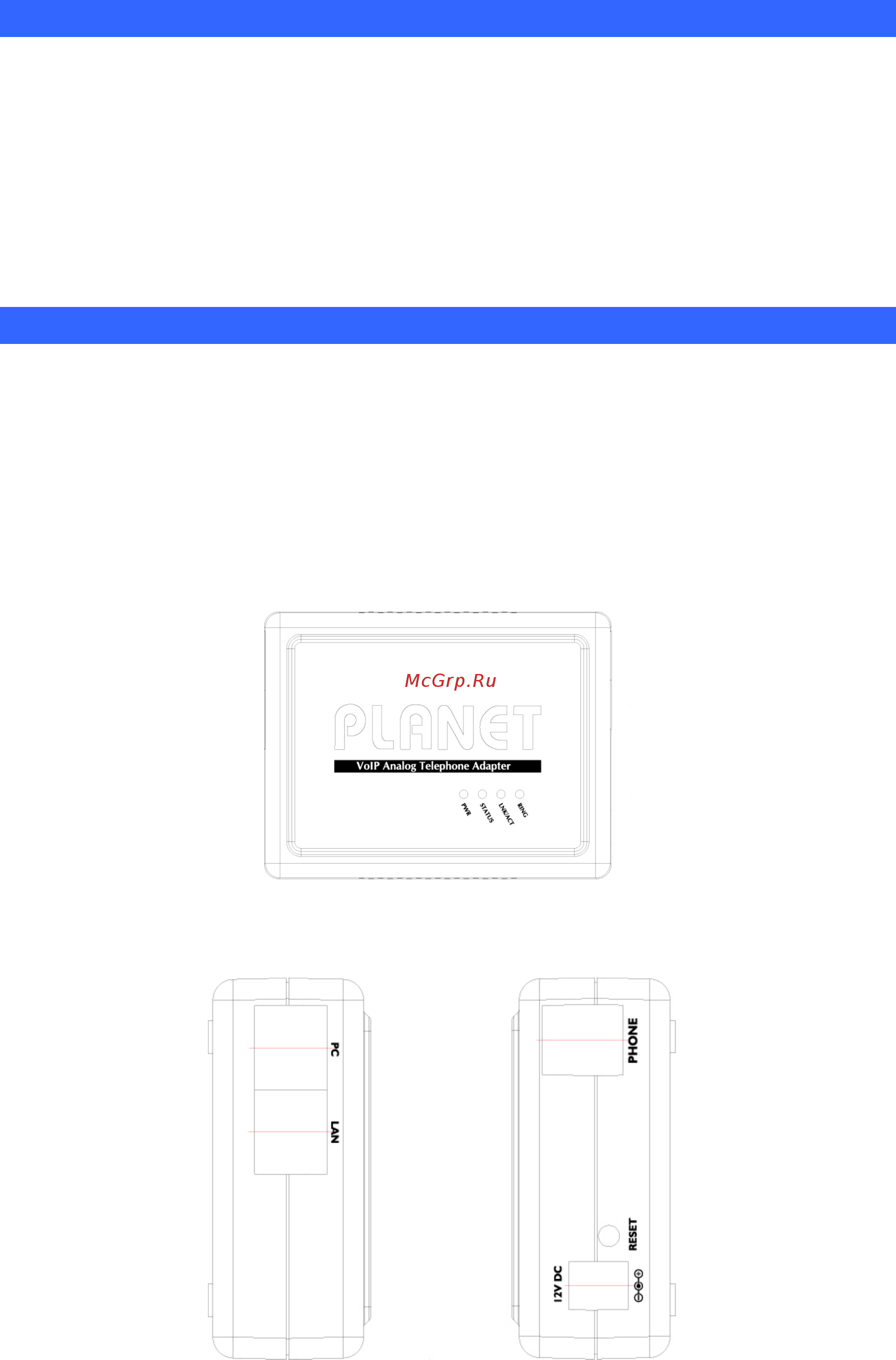

VIP-156 (вид сверху)
VIP-156 (вид слева и справа)
7
