Қазақша 17
|
03 Қосылымдар

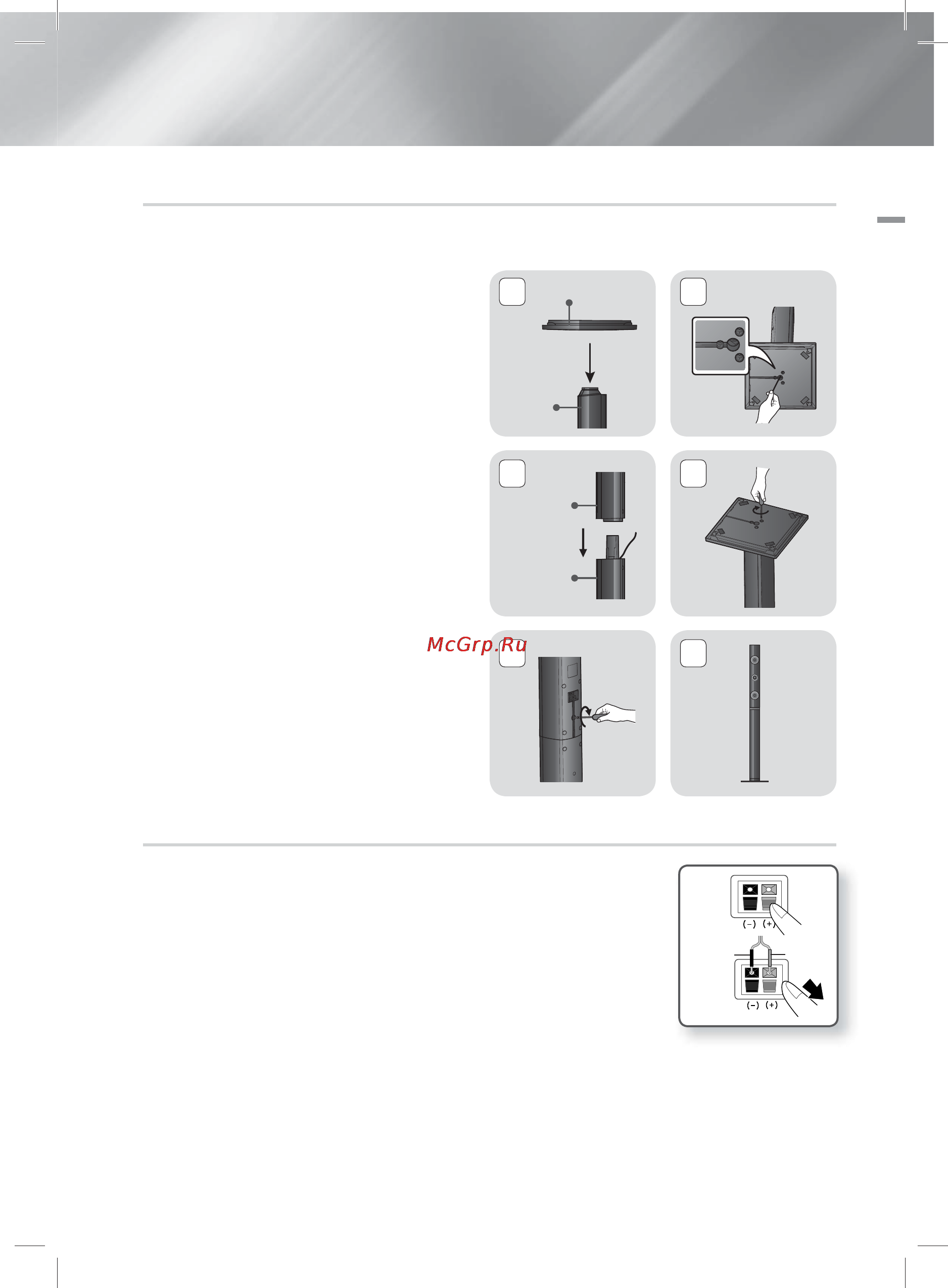

Динамиктерді Tallboy тірегіне орнату
* Тек HT-E5530K - Алдыңғы Динамиктер
* Тек HT-E5550K - Алдыңғы/Көлемді Динамиктер
1. Тірек Негізін төңкеріп, оны Тірекке
жалғаңыз.
2. Суретте көрсетілгендей, бұрандаларды
белгіленген үш тесікке сағат тілінің бағыты
бойынша бұрағышпен бұрап, салыңыз.
3. Бірге берілген динамик сымын түзетіп,
оны Тірек Негізінің ортасындағы тесікке
кіргізіңіз.
4. Жоғарғы Динамикті құрылған Тірекке
жалғаңыз.
5. Бұранданы динамиктің артқы жағындағы
тесікке сағат тілінің бағытында бұрағышпен
бұрап, кіргізіңіз.
6. Динамик орнатылған осылай көрінеді.
Басқа динамикті орнату үшін осы
қадамдарды орындаңыз.
Динамиктерді қосу
1. Әр бумадағы түспен белгіленген сымды әр динамиктің түбіндегі түспен
белгіленген жапсырмаға сәйкес келтіру арқылы динамик кабельдерінің
әрбір жұбын тиісті динамикке сәйкес келтіріңіз.
2. Динамик сымын әрбір динамикке жалғау үшін:
a. Динамиктің артқы жағындағы қызыл тілді төмен қарай басып, қызыл
сымды салыңыз да, тілді жіберіңіз.
b. Динамиктің артқы жағындағы қара тілді төмен қарай басып, қара
сымды салыңыз да, тілді жіберіңіз.
3. Динамик сымдарының түстерін динамиктегі ұялардың түстеріне сәйкес
келтіру арқылы динамик сымдарын өнімнің артқы жағына жалғаңыз.
Қара
Қызыл
5
2
4
6
1
3
Тірек негізі
Тірек
Динамик
Тірек
