Установка

Возможны повреждения подшипников или других

деталей вентилятора.

♦ Не размещать изгиб воздуховода непосредственно

до или после вентилятора!

♦ Обеспечить подачу постоянного и равномерного

потока воздуха на устройство.

• Воздуховоды прямоугольного сечения: D =

гидравлический диаметр

• Воздуховоды круглого сечения: D = номинальный

диаметр

min.

2,5x Ø D

Ø D

8.1.1 DVC-P измерительные трубки

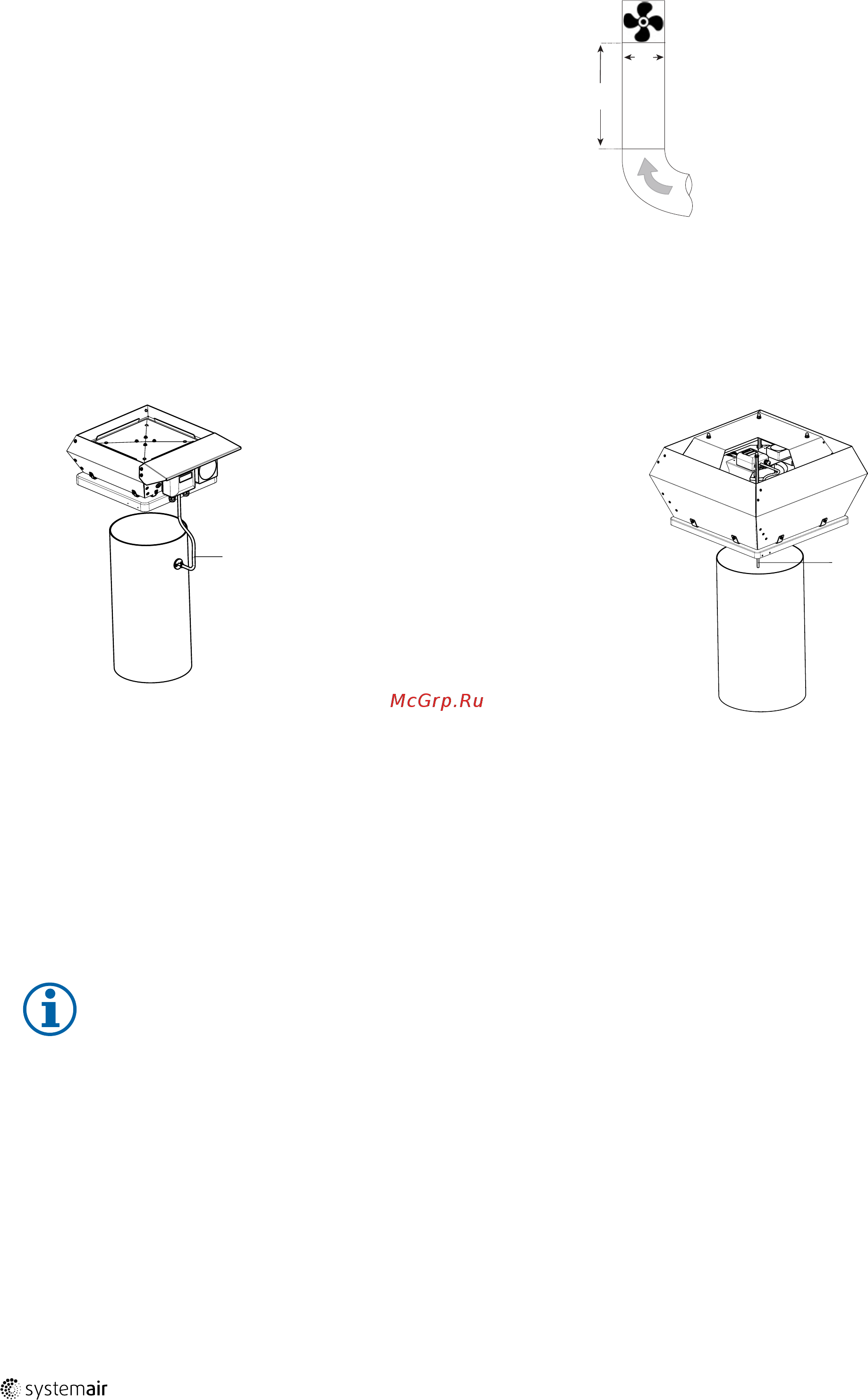

На следующих рисунках показана схема монтажа измерительных трубок.

Размер

190–225

Размер

315–710

Измерительные трубки

B Система воздуховодов

Вход контроллера

Система воздуховодов

Атмосфера

8.2 Монтаж и демонтаж рабочего колеса — внутренний роторный двигатель

Если используется внешний роторный двигатель, разделение двигателя и рабочего колеса невозможно.

Опасность повреждения двигателя и рабочего колеса.

Воздействие силы может привести к повреждениям шарикоподшипника двигателя и сбалансированного рабо-

чего колеса.

♦ Не применять силу при установке рабочего колеса и/или насадки вала на вал или ротор.

♦ Не отделять ступицу от рабочего колеса. Они были сбалансированы как единый узел в Systemair.

Примечание.

Для более удобного монтажа или демонтажа можно нагреть ступицу, например, с помощью горячей

воздуходувки.

• Необходимое условие монтажа: выступ должен находиться в соответствующем пазе.

• Инструменты: шестигранный торцовый ключ, подходящий инструмент для демонтажа,

динамометрический ключ для затяжки зажимной втулки.
