Описание

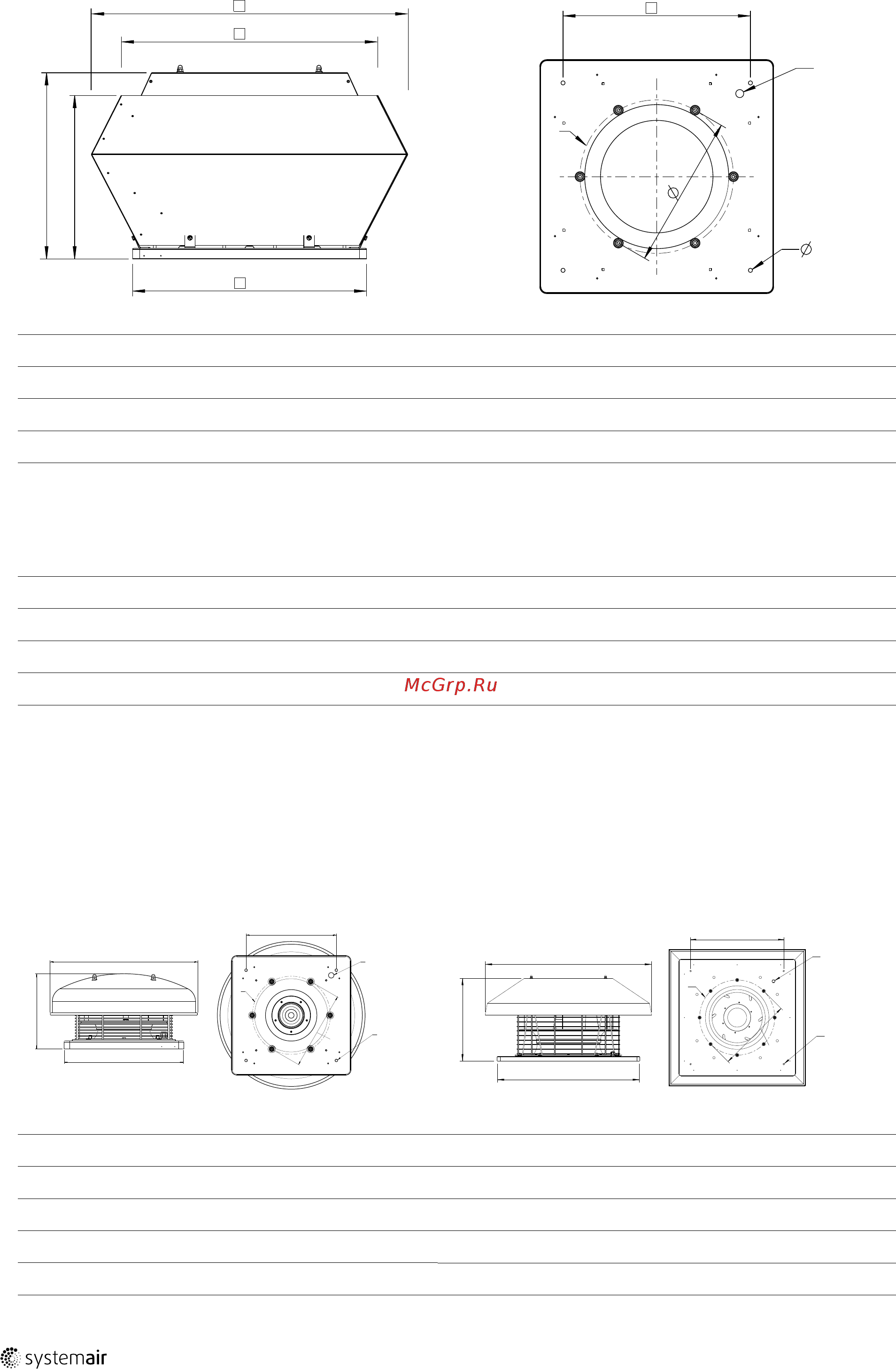

Таблица 9 Размеры DVC-P/DVC-POC
H
M20x1,5
I
K
F
E
C
D
B
A
[мм]
А B C D E F H K I
190-225 370 320 175
-
335 245 6xM6 213
10 (4x)
315 560 470 330 378 435 330 6xM8 285
10 (4x)
355-400 723 623 390 438 595 450 6xM8 438
12 (4x)
450-500 900 730 465 515 665 535 6xM8 438
12 (4x)
560-630 1150 960 565 585 939 750 8xM8 605
14(4x)
Таблица 10 Размеры DVCI-P/DVCI-POC
[мм]
А B C D E F H K I
225 498 438 210
-
335 245 6xM6 213
10(4x)
315 690 583 369 415 435 330 6xM6 285
10(4x)
355-400 877 745 440 439 595 450 6xM8 438
12(4x)
450-500 970 825 479 516 665 535 6xM8 438
12(4x)
560-630 1315 1135 600 619 939 750 8xM8 605
14(4x)
5.6 Описание DHS
Вентиляторы оснащены двигателями переменного тока (AC). Сведения о вариантах регулирования частоты
вращения см. 6 Заводская и расшифровка типового обозначения, стр. 9.
Таблица 11 Размеры DHS
размер 190 – 500 –> круглая крышка
Ø A
Ø E
C
H
F
M20x1,5
Ø I(4x)
Ø K
размер 560 – 710 –> квадратная крышка
A
C
E
F
M20x1,5
Ø I(4x)
H
Ø K
[мм]
А C E F H K I
190-225 417 150 335 245 6xM6 213
10(4x)
310-315 540 250 435 330 6xM8 285
10(4x)
355-400 720 330 595 450 6xM8 438
12(4x)
450-500 830 490 665 535 6xM8 438
12(4x)
560-630 1100 535 939 750 8xM8 605
14(4x)
710 1282 580 1035 840 8xM8 674
14(4x)
