Описание
|
7
5.5 Описание DVC/DVCI
Версия S
Версией DVC-S можно бесступенчато управлять посредством сигнала 0-10 В. Рабочую точку можно настраивать
непосредственно с помощью встроенного потенциометра (10 кОм).
Версия POC
Версия DVC-POC оснащена встроенными датчиками давления и датчиком температуры для компенсации внеш-
ней температуры. Электронную схему можно программировать для работы с постоянным давлением с компен-
сацией внешней температуры или без компенсации внешней температуры (заводская настройка: с
компенсацией внешней температуры). Подробные сведения о контроллере содержатся в отдельном руковод-
стве по эксплуатации контроллера.
Версия P
Версия DVC-P оснащена встроенными датчиками давления, а электронная схема программируется для работы
с постоянным давлением. Подробные сведения о контроллере содержатся в отдельном руководстве по эк-
сплуатации контроллера.
Эту версию можно также заказать, как систему с постоянным расходом воздуха.
Таблица 6 K-фактор (измеренные значения) DVC-P
315–P EC 103 450–P EC 245 560–P EC 298
355–P EC 143 450–K-P EC 253 630–P EC 498
400–P EC 207 500–P EC 365 710–P EC 628

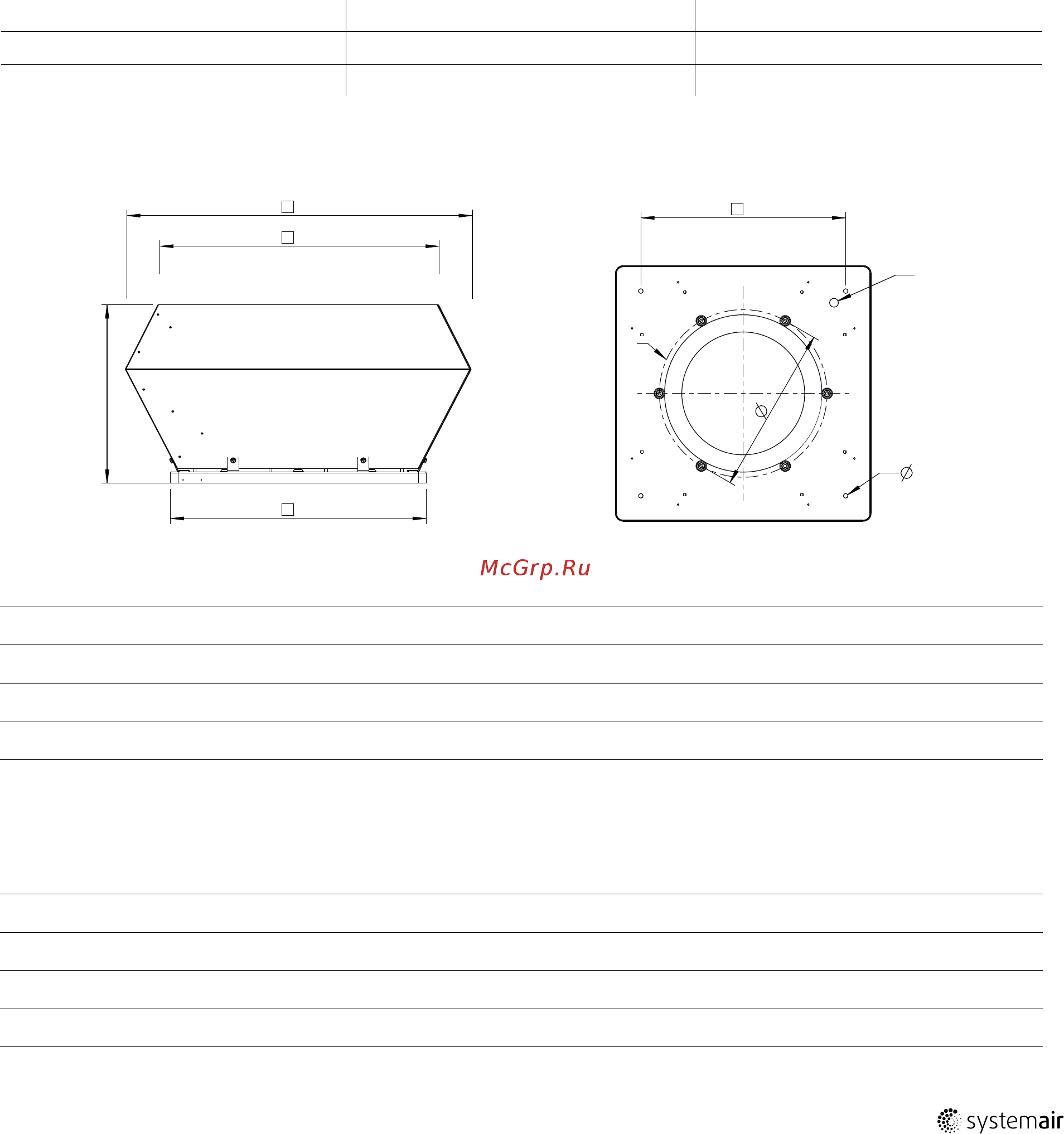

Таблица 7 Размеры DVC-S
H
M20x1,5
I
K
F
E
C
B
A
[мм]
А B C E F H K I
190-225 370 320 175 335 245 6xM6 213
10(4x)
315 560 470 330 435 330 6xM8 285
10(4x)
355-400 723 623 390 595 450 6xM8 438
12(4x)
450-500 900 730 465 665 535 6xM8 438
12(4x)
560-630 1150 960 565 939 750 8xM8 605
14(4x)
Таблица 8 Размеры DVCI-S
[мм]
А B C E F H K I
190-225 498 438 210 335 245 6xM6 213
10(4x)
315 695 584 370 435 330 6xM8 285
10(4x)
355-400 874 648 439 595 450 6xM8 438
12(4x)
450-500 970 730 479 665 535 6xM8 438
12(4x)
560-630 1315 1130 600 939 750 8xM8 605
14(4x)
