Systemair TFSK 160 EC [80/108] Wiring diagram
![Systemair TFSK 160 EC [80/108] Wiring diagram](/views2/1715147/page80/bg50.png)
80 |
206268 | A024

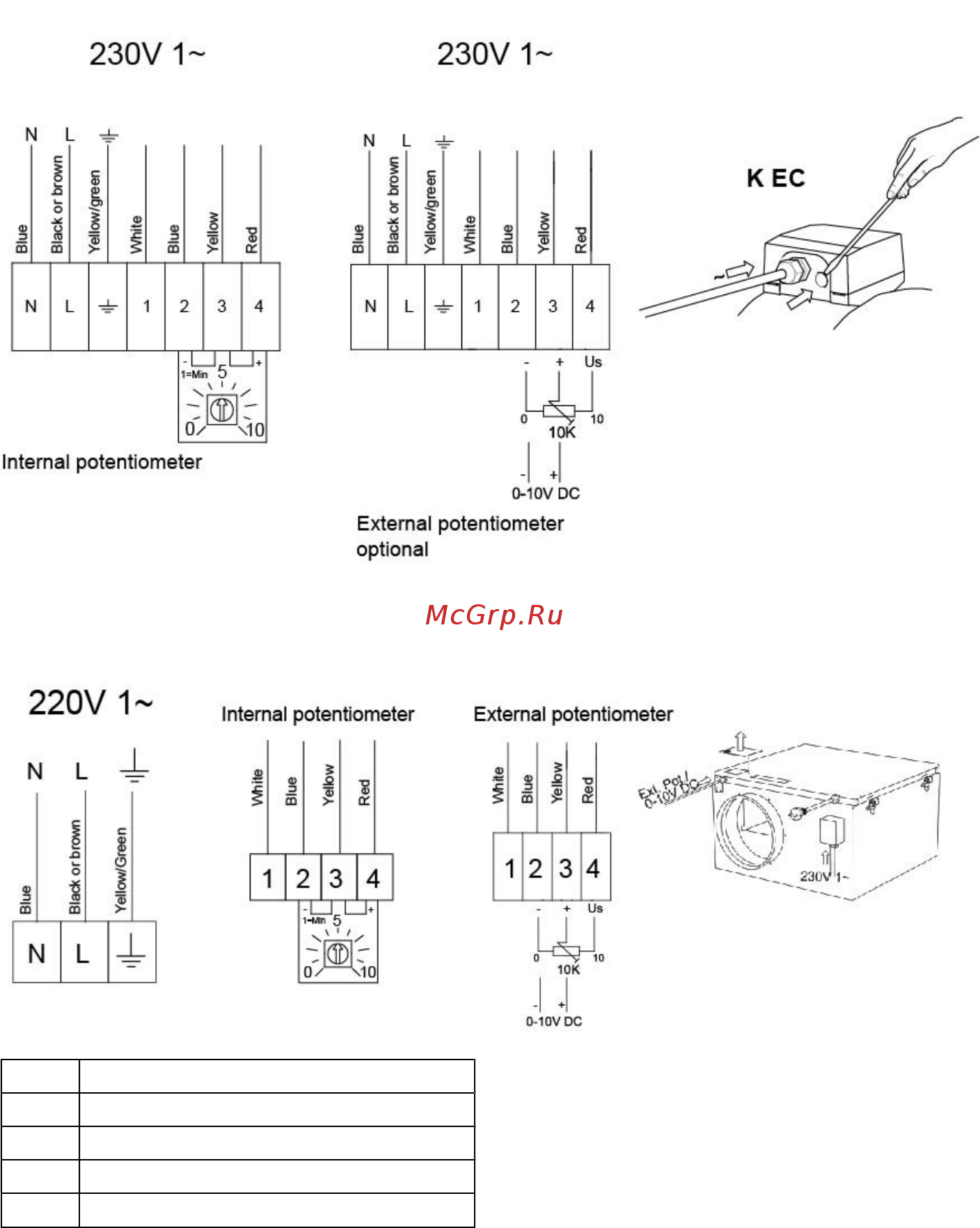

Wiring diagram
K EC, RS 30 EC, RS 40-25 EC
KVK Silent 125-160EC
No. No. Description
1 1 Tach output, Isink max 10mA
2 2 GND
3 3 Control input 0-10 VDC/PWM
4 4 Output 10 VDC max 1.1 mA
