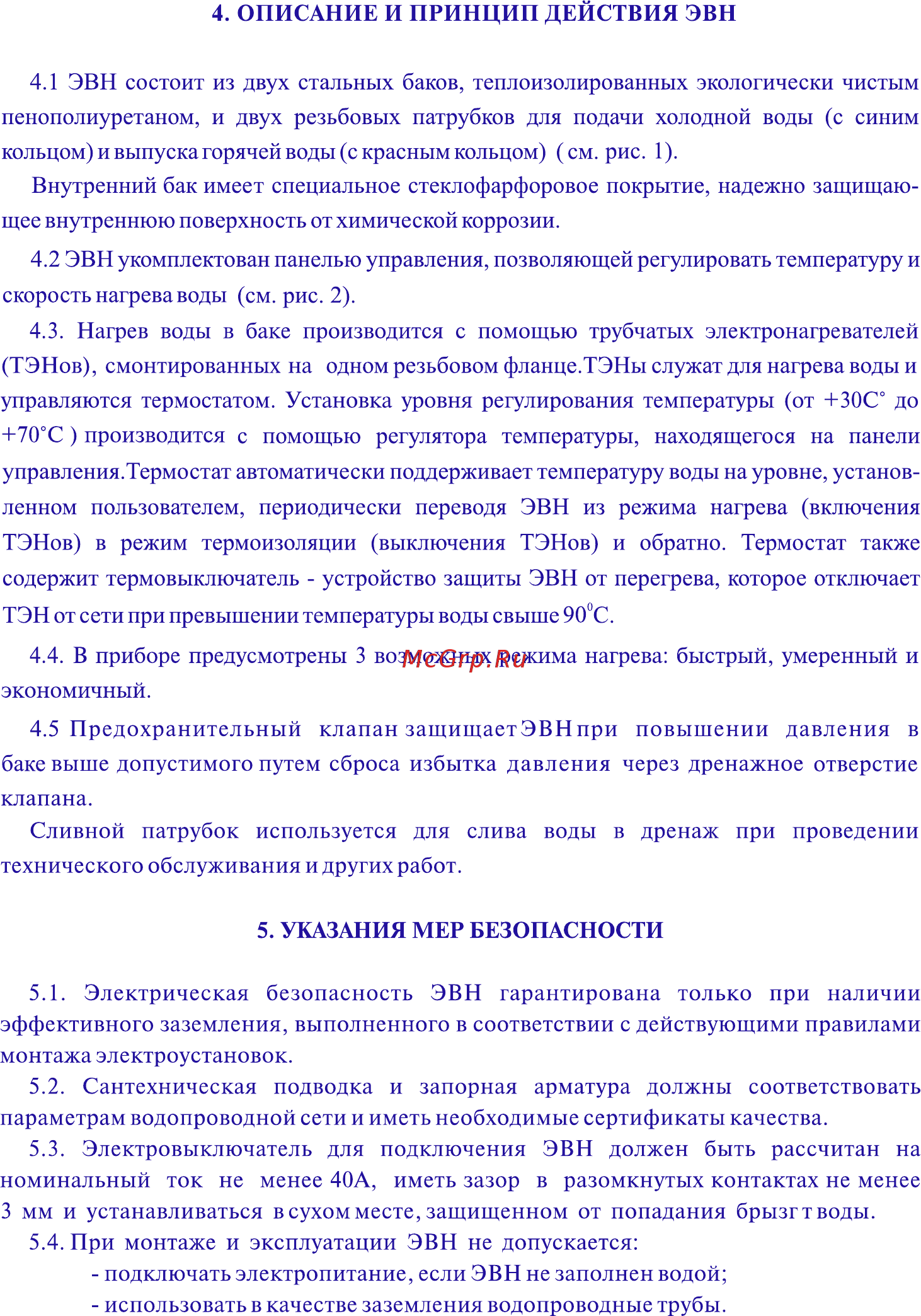

4 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВИ 4 1 ЭВН состоит из двух стальных баков теплоизолированных экологически чистым пенополиуретаном и двух резьбовых патрубков для подачи холодной воды с синим кольцом и выпуска горячей воды с красным кольцом см рис 1 Внутренний бак имеет специальное стеклофарфоровое покрытие надежно защищаю щее внутреннюю поверхность от химической коррозии 4 2 ЭВН укомплектован панелью управления позволяющей регулировать температуру и скорость нагрева воды см рис 2 4 3 Нагрев воды в баке производится с помощью трубчатых электронагревателей ТЭНов смонтированных на одном резьбовом фланце ТЭНы служат для нагрева воды и управляются термостатом Установка уровня регулирования температуры от 30С до 70 С производится с помощью регулятора температуры находящегося на панели управления Термостат автоматически поддерживает температуру воды на уровне установ ленном пользователем периодически переводя ЭВН из режима нагрева включения ТЭНов в режим термоизоляции выключения ТЭНов и обратно Термостат также содержит термовыключатель устройство защиты ЭВН от перегрева которое отключает ТЭН от сети при превышении температуры воды свыше 90 С 4 4 В приборе предусмотрены 3 возможных режима нагрева быстрый умеренный и экономичный 4 5 Предохранительный клапан защищаетЭВНпри повышении давления в баке выше допустимого путем сброса избытка давления через дренажное отверстие клапана Сливной патрубок используется для слива воды в дренаж при проведении технического обслуживания и других работ 5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ 5 1 Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления выполненного в соответствии с действующими правилами монтажа электроустановок 5 2 Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества 5 3 Электровыключатель для подключения ЭВН должен быть рассчитан на номинальный ток не менее 40А иметь зазор в разомкнутых контактах не менее 3 мм и устанавливаться в сухом месте защищенном от попадания брызг т воды 5 4 При монтаже и эксплуатации ЭВН не допускается подключать электропитание если ЭВН не заполнен водой использовать в качестве заземления водопроводные трубы
