12
|
Описание

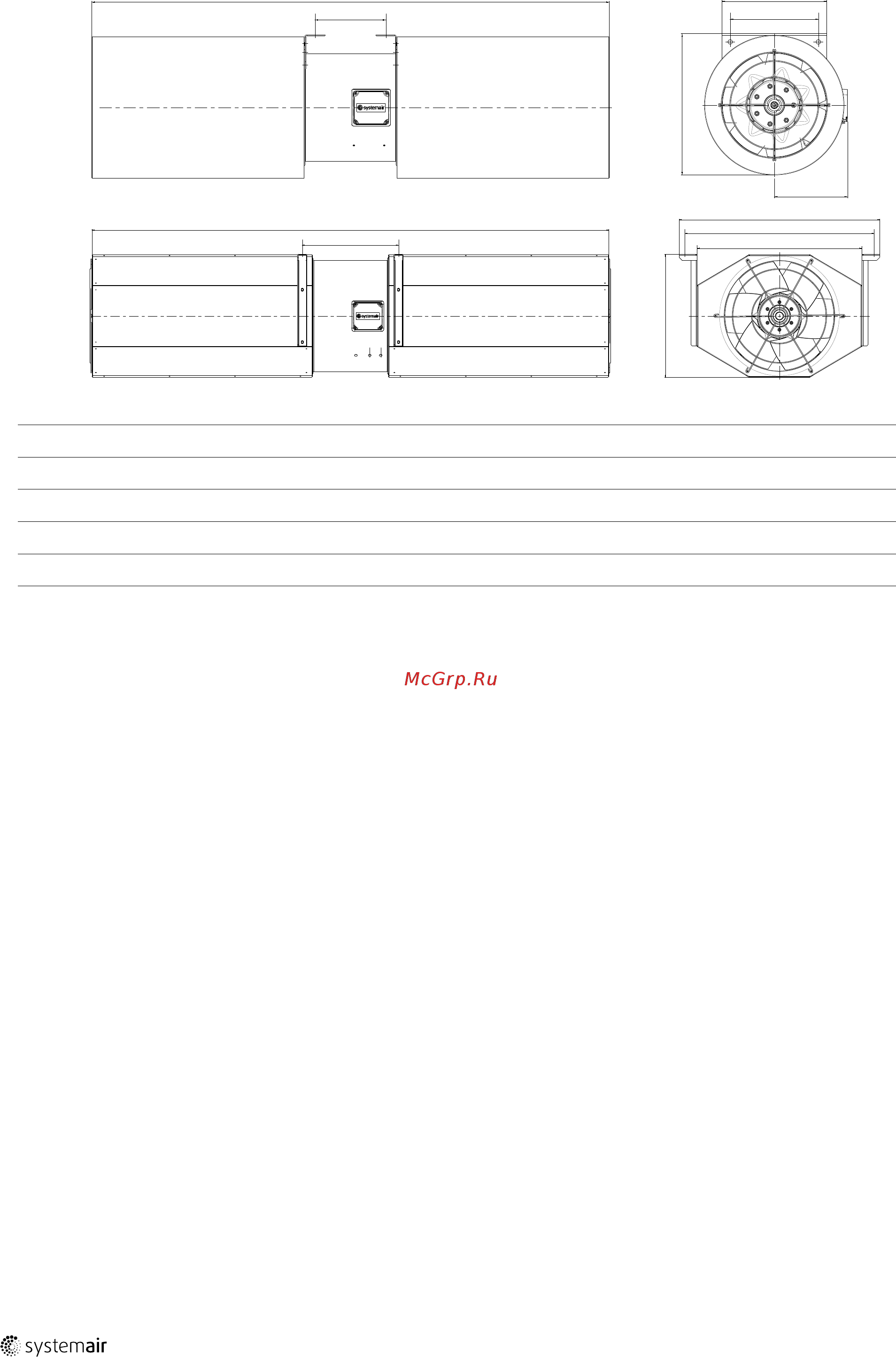

Таблица 8 Размеры AJ8, AJR
211
L
E
F
B
H
B
F
H
E
349
L
AJR
AJ8
Типоразмер
H [mm] B [mm] E [mm] F [mm] L [mm]
AJ8 315 (B), (F)
365 550 635 678 1535
AJ8 355 (B), (F)
395 550 635 678 1695
AJ8 400 (B), (F)
445 600 684 727 1875
ARJ 315 (B), (F)
365 223 265 433 1535
ARJ 355 (B), (F)
465 243 305 473 1695
ARJ 400 (B), (F)
505 266 350 516 1875
