Описание

5.3 Описание струйных вентиляторов

5.3.1 Описание AJR/AJ8

• В обычных электродвигателях B3 кронштейн двигателя изготовлен из оцинкованной листовой стали. «Уста-

новленные на подушке» электродвигатели B30 крепятся в корпусе с помощью резьбовых шпилек или свар-

ной опоры двигателя.

• Вентилятор производит осевую подачу воздуха из впускного отверстия через электродвигатель в выпускное

отверстие.

• Шумоглушители оснащены защитной решеткой из оцинкованной стали.

• Звукоизоляционный материал является огнестойким в соответствии с DIN 4102, Директива 97/69 EC.

Таблица 7 Особенности конструкции

AJR/AJ8

По умолчанию вентиляторы поставляются в классе защиты IP55, ISO F.

AJR...(K)/AJ8...(K)/AJR...(B)/

AJ8...(B)/AJR...(F)/AJ8...(F)

По умолчанию вентиляторы предоставляются в классе защиты IP54/55, ISO H.

Проводка от двигателя до клеммной коробки защищена с помощью

дополнительного гибкого металлического шланга. Стандартные

электродвигатели (400 В типа B3) не оснащены термозащитой.

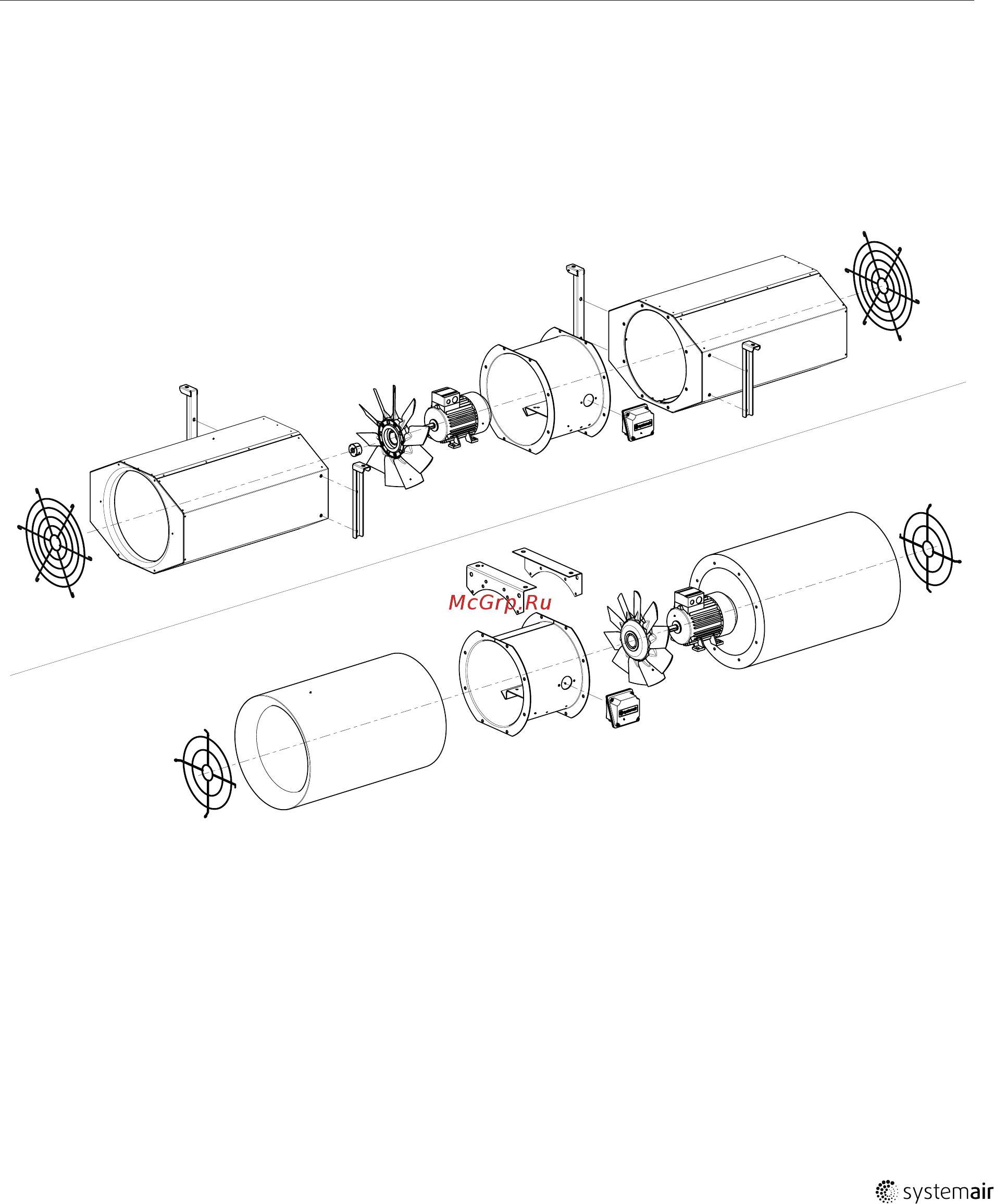

5.3.1.1 Конструкция

AJ8

AJR

1 Двигатель 4 Корпус 7 Крепежный кронштейн

Рабочее колесо

5 Защитный кожух

Клеммная коробка

6 Шумоглушитель
