Systemair KTEX 50-30-4 [12/20] Схема электрических

Технические характеристики

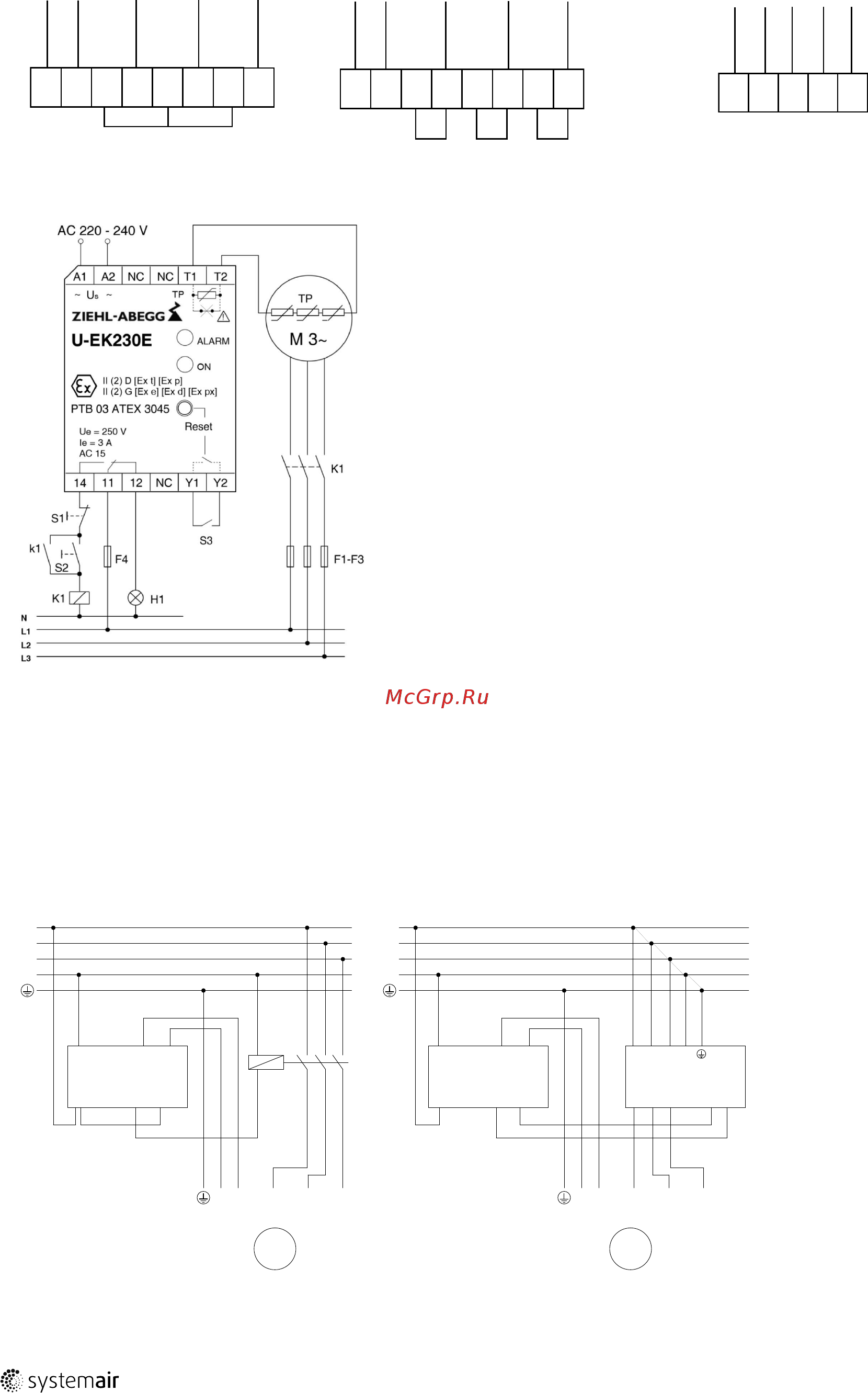

4.3 Схема электрических

4.3.1 Подключение кабелей

400V3~ (Y)

L1 L2 L3

230V3~ (D)

TP TP W2 U1 U2 V1 V2 W1

400V3~ (Y) / 230V3~(D)

TP TP

U V

4.3.2 Пример защиты электродвигателя

Us — напряжение питания H1 — отказ лампы индикатора

S1 — выключатель F1–F4 — предохранители

S2 — нажмите кнопку вкл. K1 — замыкатель

S3 — возврат кнопки в исходное положение TP — термистор PTC

4.3.3 Пример проводки

T2 T1

14 11 12

U-EK230E

T2 T1

14 11 12

U-EK230E

L1 L2 L3

TP TP

L1 L2 L3

TP TP

3~ D/Y

L1 L2 L3 N

RTRD/U

U1 V1 W1 TK TK

1418153 | A005
