Технические характеристики
|
7

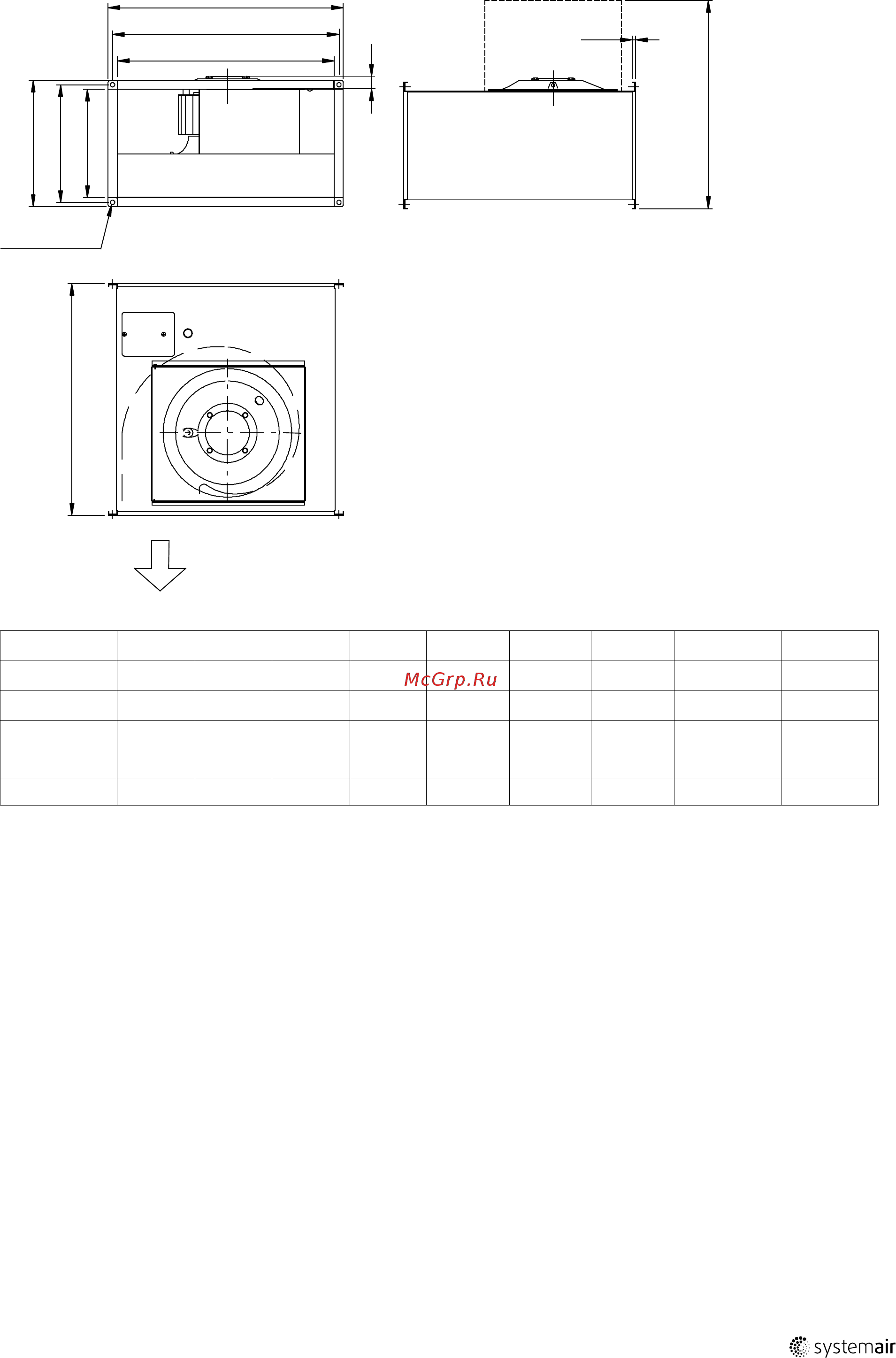

4.2 Размеры KTEX
A
D
E
F
C
B
G
H
1
8.0
ø10.0 (8x)
I
2
Модель A B C D E F G H
1
I
2
KTEX 50–25 498 248 270 520 540 290 532 34,5 610
KTEX 50–30 498 298 320 520 540 340 562 34,5 695
KTEX 60–30 598 298 320 620 640 340 642 52 715
KTEX 60–35 598 348 370 620 640 390 717 54,5 805
KTEX 70–40 698 398 420 720 740 440 787 50 900
1
Размеры от болтов электродвигателя
2
Размеры с полностью открытой крышкой
1418153 | A005
